BEDIENUNGSANLEITUNG
DE

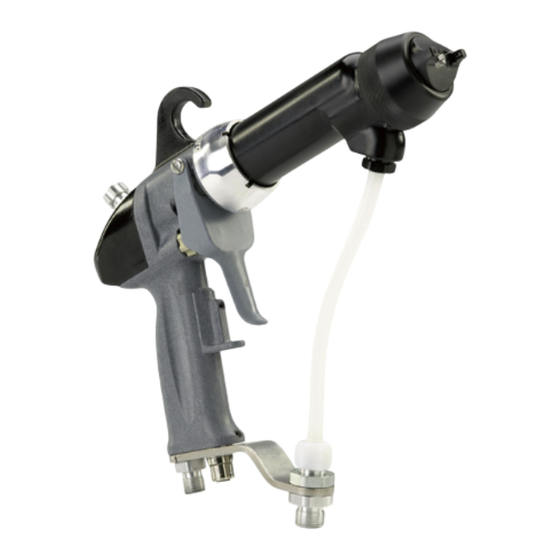

Modelle: 79503 R90 Classic - Für Beschichtungsstoffe auf Lösungsmittelbasis
79504 R70 Classic - Für Beschichtungsstoffe auf Lösungsmittelbasis
79520 R90 Classic - Für wasserlösliche Beschichtungsstoffe
Zur Verwendung mit dem 80130-XXX 9060 Netzteil
WICHTIG: Lesen Sie vor Verwendung dieses Geräts die SICHERHEITSVORKEHRUNGEN und alle Hinweise
in dieser Anleitung aufmerksam. Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf.
AH-06-02-R16 (10/2019)
Vector
R Serie
TM
Classic-Applikatoren:
1 / 75
www.carlisleft.com
