Wenn eine kV-Sollwerttaste gedrückt wird, leuchtet die
Leuchte über der Taste auf und auf dem kV-Display wird
die aktuelle Spannung für den Sollwert angezeigt. Dies
zeigt an, dass die Einheit zum Sprühen mit dem Sollwert
eingestellt ist. Um die kV für den aktuellen Sollwert
einzustellen, drücken Sie die Einstelltasten + und - für
den Sollwert.
Werden die Tasten + oder - zum Einstellen des Sollwerts
länger als 1 Sekunde gehalten, werden die kV-Werte in
Schritten von 5 anstelle von 1 erhöht oder gesenkt.
ÄNDERUNGEN AUF
KNOPFDRUCK
SPANNUNG SENKEN
(-) ODER ERHÖHEN (+)
IN EINZELNEN kV-
SCHRITTEN. HALTEN
DER TASTE SENKT
(-) ODER ERHÖHT (+)
DIE SPANNUNG IN
SCHRITTEN VON 5 kV.

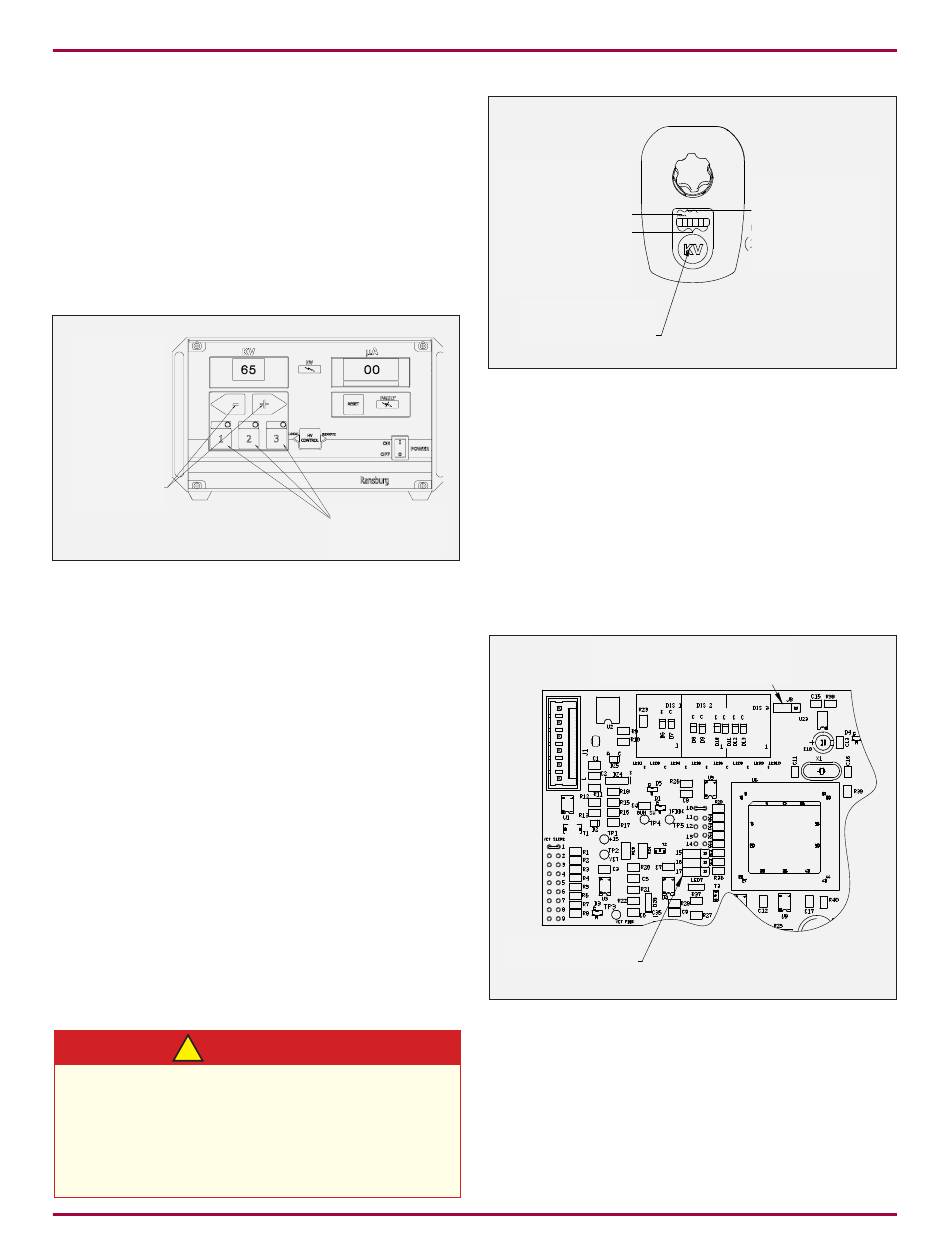

Abbildung 6: Ändern des Sollwerts
Änderung der Einstellung am Applikator
Um die Einstellung am Applikator zu ändern, darf der
Applikator NICHT aktiviert werden. Durch Drücken
der kV-Taste auf der Rückseite des Applikators ändert
sich der eingestellte Wert. Leuchten 2 grüne Leuchten,
ist Einstellung 1 aktiv. Leuchten 2 grüne und 2 gelbe
Leuchten, ist Einstellung 2 aktiv. Leuchten alle Leuchten
(2 grüne, 2 gelbe und 2 rote Leuchten), ist Einstellung 3 aktiv.
Die Spannung zum Applikator kann ausgeschaltet
werden, indem die kV-Taste am Applikator 2-3 Sekunden
gedrückt wird. Dies kann ungeachtet davon erfolgen, ob
der Applikator aktiviert wurde oder nicht. Diese Funktion
ist hilfreich, wenn die Spannung für das Sprühen in
Nischen ausgeschaltet werden muss. Wird die Spannung
ausgeschaltet, zeigt die kV-Messung Null an, in der
Mikroamp-Anzeige erscheint AUS und alle Leuchten der
kV-Einstellung sind deaktiviert. Wird die kV-Taste erneut
2-3 Sekunden gedrückt, wird die Spannung zum Applikator
wieder eingeschaltet.
WARNUNG
!
† Den Applikator
Applikatorschalter ausschalten, sondern mit
einer Lösemittelzuleitung zum Spülen verbinden.
Der Applikator muss so mit der Lösemittelzuleitung
verbunden werden, dass keine Spannung am
Applikator anliegt, wenn er gespült wird.
AH-06-01-R17 (08/2019)
SOLLWERT-
AUSWAHLTASTEN
NICHT mit dem
31 / 79
EINSTELLUNG „1"
(2) GRÜNE LEUCHTEN
EINSTELLUNG „3"
(2) GRÜNE LEUCHTEN
(2) GELBE LEUCHTEN
(2) ROTE LEUCHTEN
KV-EINSTELLÄNDERUNGSTASTE
Abbildung 7: Ansicht der hinteren Abdeckung

SPERREN

Es gibt Sperren, die an der PC-Platine durchgeführt
werden können (siehe Abbildung 8). Diese Sperren können
nach Bedarf einzeln oder in Kombination verwendet
werden. Wenn die Brücken getrennt sind, werden die
Originalfunktionen wieder aktiviert. Nach der Änderung von
Brücken, muss der AC-Netzstrom aus- und eingeschaltet
werden, damit die neuen Einstellungen wirksam werden.
kV-TESTBRÜCKE
LAGE DER BRÜCKEN FÜR
DIE SPERREN
Abbildung 8: Lage der Brücken für die Sperren
BETRIEB
EINSTELLUNG „2"
(2) GRÜNE LEUCHTEN
(2) GELBE LEUCHTEN
