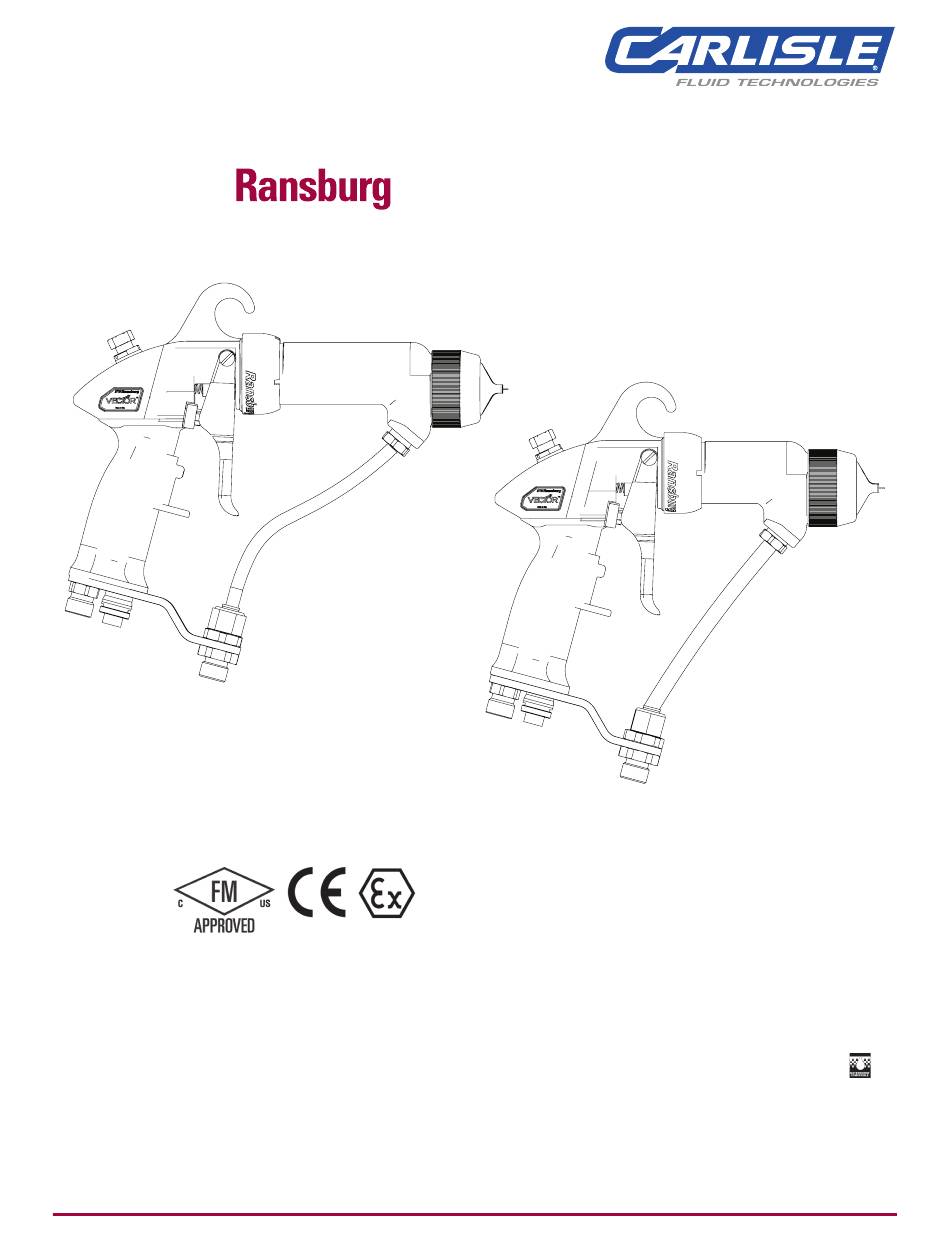

BEDIENUNGSANLEITUNG
DE
Modell: 79500 R90 Cascade - Für Beschichtungsstoffe auf
WICHTIG: Lesen Sie vor Verwendung dieses Geräts die SICHERHEITSVORKEHRUNGEN und alle Hinweise in
dieser Anleitung aufmerksam. Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf.
AH-06-01-R17 (08/2019)
Lösungsmittelbasis
79501 R70 Cascade - Für Beschichtungsstoffe auf
Lösungsmittelbasis
79523 R90 Cascade - Für wasserlösliche Beschichtungsstoffe
Für die Verwendung mit dem Steuergerät 80131-xxx

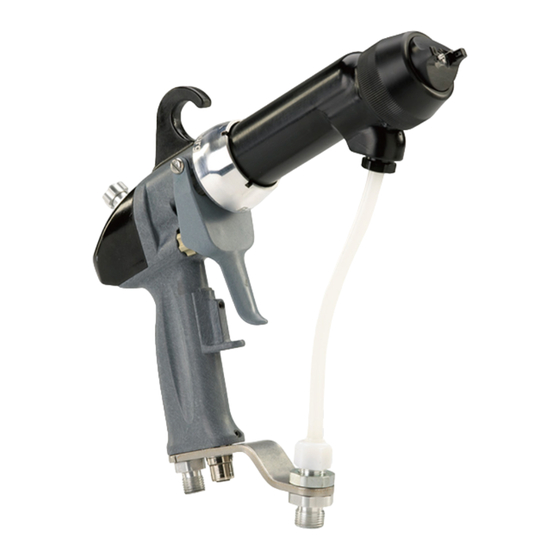

Vector
R-Serie Cascade-Applikator
TM
1 / 79
