WARNUNG
!
† Alle sechs (6) Federscheiben MÜSSEN wie in
Abbildung 33 dargestellt abwechselnd gedreht sein,
sonst funktioniert der Applikator nicht.

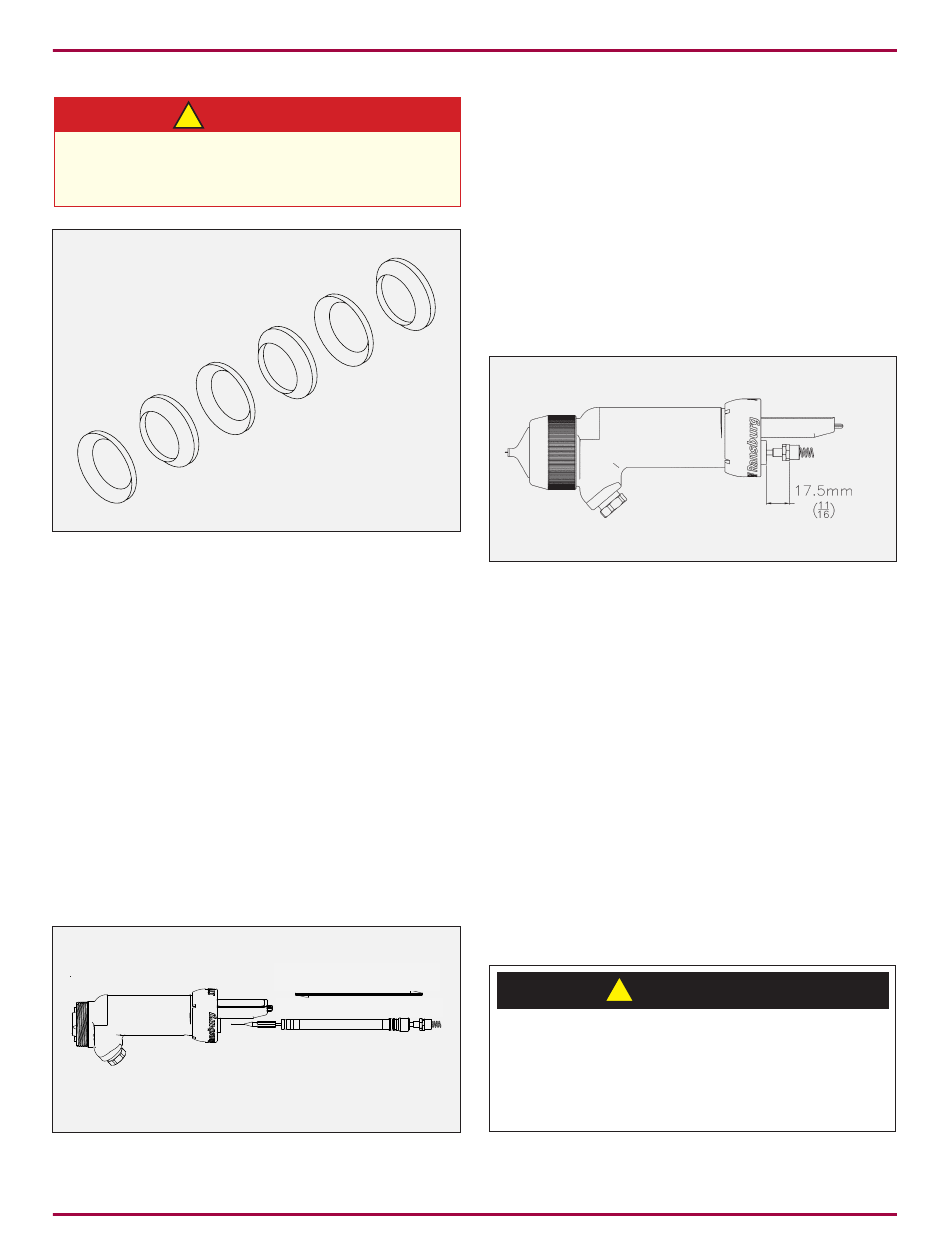

Abbildung 27: Reihenfolge der Federscheiben
12. Positionieren Sie die Dichtungsmutter (große Öffnung
zuerst) auf den hinteren Teil der Nadelfassung.
13. Schrauben Sie die Einstellmutter des Abzugs auf den
hinteren Teil der Nadelfassung, mit dem Sechskant
nach hinten und den Federhalter mit dem Sechskant
nach vorne. Die Sechskantmuttern nicht verriegeln.
14. Bauen Sie die Nadelfassungs-Unterbaugruppe von der
Rückseite des Laufs in die Dichtungskammer, wobei
die Nadel/Elektrode nach vorne zeigen muss.
15. Drücken Sie die Nadelfassungs-Unterbaugruppe nach
vorn, bis die Dichtungsmutter auf das Gegengewinde
im Lauf trifft. Dann per Hand eindrehen, ca. um
3 Umdrehungen.
Abbildung 28: Nadelfassungseinheit in den Lauf
AH-06-01-R17 (08/2019)
NACH VORNE
HERAUSZIEHEN
GERADE HINEINDRÜCKEN
46 / 79
16. Ziehen Sie die Nadelfassung so weit wie möglich
nach hinten.
17. Bauen Sie die Flüssigkeitsdüse, Luftkappe
und Haltemutter ein (siehe „Luftkappe" und
„Flüssigkeitsdüse" im Abschnitt „Wartung").
18. Zi ehen Si e di e D i chtungsmutter m i t dem
S c h r a u b e n s c h l ü s s e l w e r k z e u g a m S p e z i a l -
Mehrzweckschraubenschlüssel fest, bis ein fester
Widerstand an der Nadelfassung fühlbar ist, wenn Sie
per Hand hin- und herbewegt wird.
Abbildung 29: Abmessungen für die Einstellmutter
des Abzugs
19. Drücken Sie die Nadelfassung nach vorn, bis die Nadel/
Elektrode in der Flüssigkeitsdüse sitzt.
20. Stellen Sie die Einstellmutter des Abzugs so weit vorn
an der Nadelfassung wie möglich ein.
21. Stellen Sie den Federhalter der Nadelfassung ein,
bis sich die Rückseite des Sechskants 11/16" von
der hinteren Fläche der Dichtungskammer des Laufs
befindet (siehe Abbildung 29).
22. Halten Sie den Federhalter fest und schrauben Sie die
vordere Einstellmutter des Abzugs nach hinten, bis sie
sich berühren. Verwenden Sie zwei 3/8" Maulschlüssel,
um die Einstellmuttern auf der Nadelfassung
zu verriegeln.
VORSICHT
!
† Überdrehen Sie die Sechskant-Einstellmuttern
NICHT, da das Kunststoffgewinde sonst beschädigt
werden oder die Nadelfassung brechen könnte.
Normalerweise reicht ein handfestes Eindrehen.
Maximales Drehmoment: 13-17 nm).
WARTUNG
