ÜBERLAST AKTIVIERT

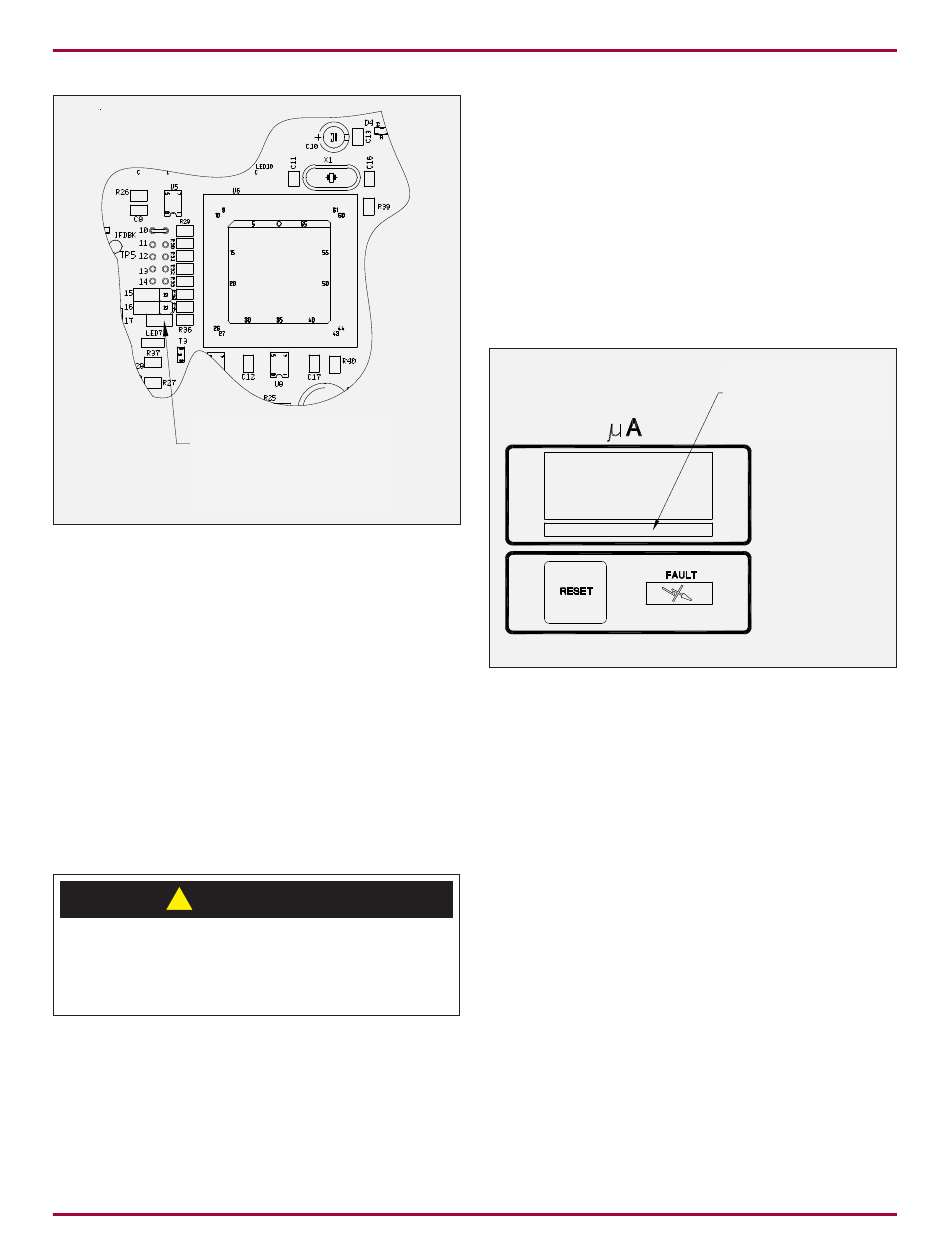

Abbildung 11: Position der Brücke - Überlastaktivierung
KV-TESTBRÜCKE
Zur Unterstützung des Test- und Fehlersuchvorgangs,
wurde die PC-Hauptplatine mit einer weiteren Brücke
(J8) ausgestattet. Durch Abdecken (Kurzschließen)
beider Klemmen dieser Brücke kann die Hochspannung
des Sprühapplikators aktiviert werden. Deshalb kann für
Test- und Fehlersuchzwecke der Hochspannungsausgang
erzeugt werden, ohne dass Luft durch den Sprühapplikator
ausgelöst werden muss. Nach dem Test muss die Brücke
wieder in ihre ursprüngliche Position gebracht werden,
sodass sie nur eine Klemme (offen) abdeckt, sonst bleibt
die Hochspannung dauerhaft an. (Die Position von Brücke
J8 finden Sie in Abbildung 8.)
VORSICHT
!
† Wenn die Brücke J8 weiterhin beide Kontakte
abdeckt (kurzschließt), wird die Hochspannung
eingeschaltet, sobald
eingeschaltet wird.
AH-06-01-R17 (08/2019)
BRÜCKE 17
INSTALLIERT,
die AC-Stromversorgung

GRUNDLEGENDE BEDIENUNG

Betätigung des Abzugs
Die Hochspannung wird ausgelöst, indem der Abzug
betätigt wird. Dadurch strömt Zerstäuber- und Lüftungsluft
durch den Applikator. Wird der Applikator angesteuert, wird
der Luftstrom aktiviert und die kV-Einstellung wird in der
kV-Anzeige und die momentane Stromaufnahme in der
µA-Anzeige dargestellt. Die Hochspannungsleuchte ist an.
Unter der µA-Anzeige befindet sich eine Balkenanzeige,
die je nach momentaner Stromaufnahme leuchtet.
Abbildung 12: Anzeige des µA-Säulendiagramms
Die grünen und gelben Bereiche der Balkenanzeige
zeigen an, dass sich der Ausgangsstrom im optimalen
Bereich für die maximale Übertragungseffizienz befindet.
Der rote Bereich des Säulendiagramms zeigt an, dass der
Ausgangsstrom hoch ist, was zu einer verschlechterten
Übertragungseffizienz führt.
Die Anzeige auf der Rückseite des Applikators dient auch
als Balkenanzeige für Mikroamp, wenn die Hochspannung
eingeschaltet ist (siehe Abbildung 13). Die Funktion ähnelt
der des Säulendiagramms am Steuergerät.
33 / 79
BETRIEB
µA-
BALKENANZEIGE
