DE
Sperre des vorderen Bedienfelds
Mit dieser Funktion können Änderungen an der kV-
Einstellung auf dem vorderen Bedienfeld des Steuergeräts
gesperrt werden.
1. Stellen Sie den kV-Wert mit den vorderen Tasten auf den
gewünschten Wert ein. Dies muss vor der Installation
der Brücke eingestellt werden.
2. Schalten Sie die AC-Stromversorgung aus und öffnen
Sie das Steuergerät.
3. Platzieren Sie die Brücke über die beiden (2) Pole an
Stelle 16 der PC-Hauptplatine (siehe Abbildung 9).
4. Schließen Sie das Steuergerät und schalten Sie die
AC-Stromversorgung wieder ein. Wenn nun die Tasten
+, - oder die Voreinstelltasten bedient werden, hat dies
keine Auswirkungen auf die kV-Einstellung.
BRÜCKE 16
INSTALLIERT,
VORDERE
STEUERUNG
DEAKTIVIERT

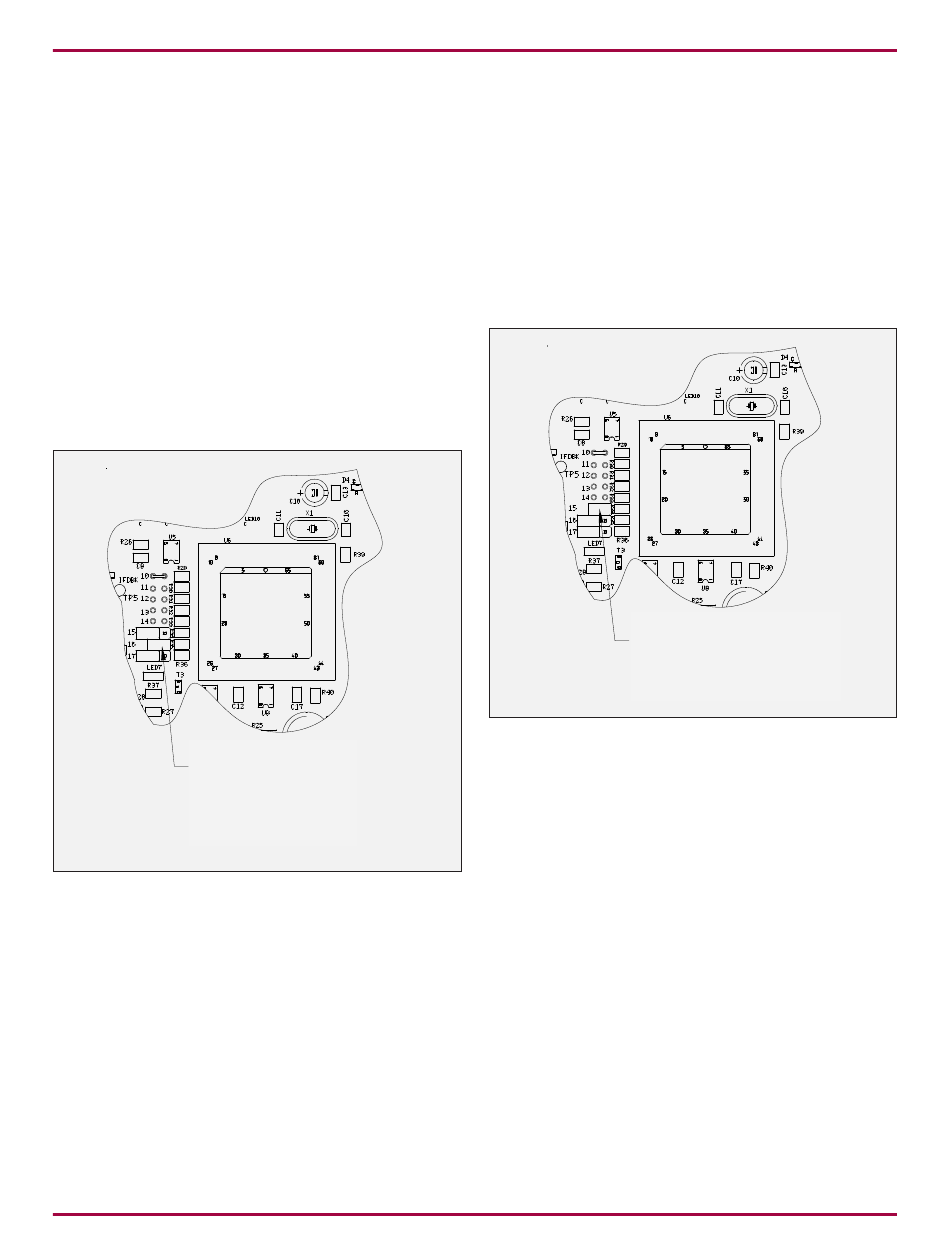

Abbildung 9: Position der Brücke -
Sperre des vorderen Bedienfelds
Sperre des Applikatorschalters
Der Applikatorschalter kann für Anwendungen deaktiviert
werden, bei welchen der Bediener Einstellungen
nicht ändern oder den Applikator am Applikator nicht
abschalten darf.
AH-06-01-R17 (08/2019)
1. Schalten Sie die AC-Stromversorgung aus und
öffnen Sie das Steuergerät.
2. Platzieren Sie die Brücke über die beiden (2) Pole an
Stelle 15 der PC-Hauptplatine (siehe Abbildung 10).
3. Schließen Sie das Steuergerät und schalten Sie die
AC-Stromversorgung wieder ein. Es ist nicht mehr
möglich, Sollwerte zu ändern oder kV am Applikator
auszuschalten.
Abbildung 10: Lage der Brücke -
Sperre des Applikatorschalters
Überlastaktivierung
Der Überlastkreis kann für Anwendungen aktiviert werden,
bei welchen eine Meldung von hohen Ausgangsströmen
am Applikator erforderlich ist. Der Überlastwert ist in der
Software auf den maximalen Mikroampere-Nennwert
minus 10 Mikroampere eingestellt.
1. Schalten Sie die AC-Stromversorgung aus und öffnen
Sie das Steuergerät.
2. Platzieren Sie die Brücke über die beiden (2) Pole an
Stelle 17 der PC-Hauptplatine (siehe Abbildung 11).
3. Schließen Sie das Steuergerät und schalten Sie die
AC-Stromversorgung wieder ein. Ein Überlastfehler tritt
nun auf, wenn die Mikroampere-Anzeige auf innerhalb
von 10 Mikroampere vom Maximalstrom kommt.
32 / 79
BETRIEB
BRÜCKE 15
INSTALLIERT,
PISTOLENSCHALTER
DEAKTIVIERT
www.carlisleft.com
