Reinigung und Inspektion
1. Nadel/Elektrode mit geeignetem Lösemittel reinigen.
2. Außerdem die Nadel/Elektrode auf Beschädigung oder
Verschleißerscheinungen untersuchen. Besonders
auf den Bereich achten, wo der Elektrodendraht aus
dem Hauptteil austritt. Es handelt sich hier um eine
Dichtfläche, die im Innern der Flüssigkeitsdüse sitzt.
Fallen in diesem Bereich Verschleißerscheinungen
auf sind sowohl die Nadel/Elektrode als auch die
Flüssigkeitsdüse auszutauschen.
3. Vor Wiedereinbau in die Applikatoreinheit ist eine
elektrische Prüfung der Nadel/Elektrode durchzuführen
( s i e h e " N a d e l / E l e k t r o d e n w i d e r s t a n d s t e s t "
im Kapitel "Wartung").
Wiedereinbau
1. Die Nadelfassung an der Rückseite des Laufs arretieren
und die Nadel/Elektrode von Hand festschrauben.
2. Flüssigkeitsdüse und Luftkappe wieder am
Lauf befestigen.
NADEL- / ELEKTRODENWIDER-
STANDSTEST
Der elektrische Widerstand der Nadel/Elektrode muss
regelmäßig getestet werden (üblicherweise einmal pro
Woche) oder jedes Mal bei Ausbau aus dem Applikator.

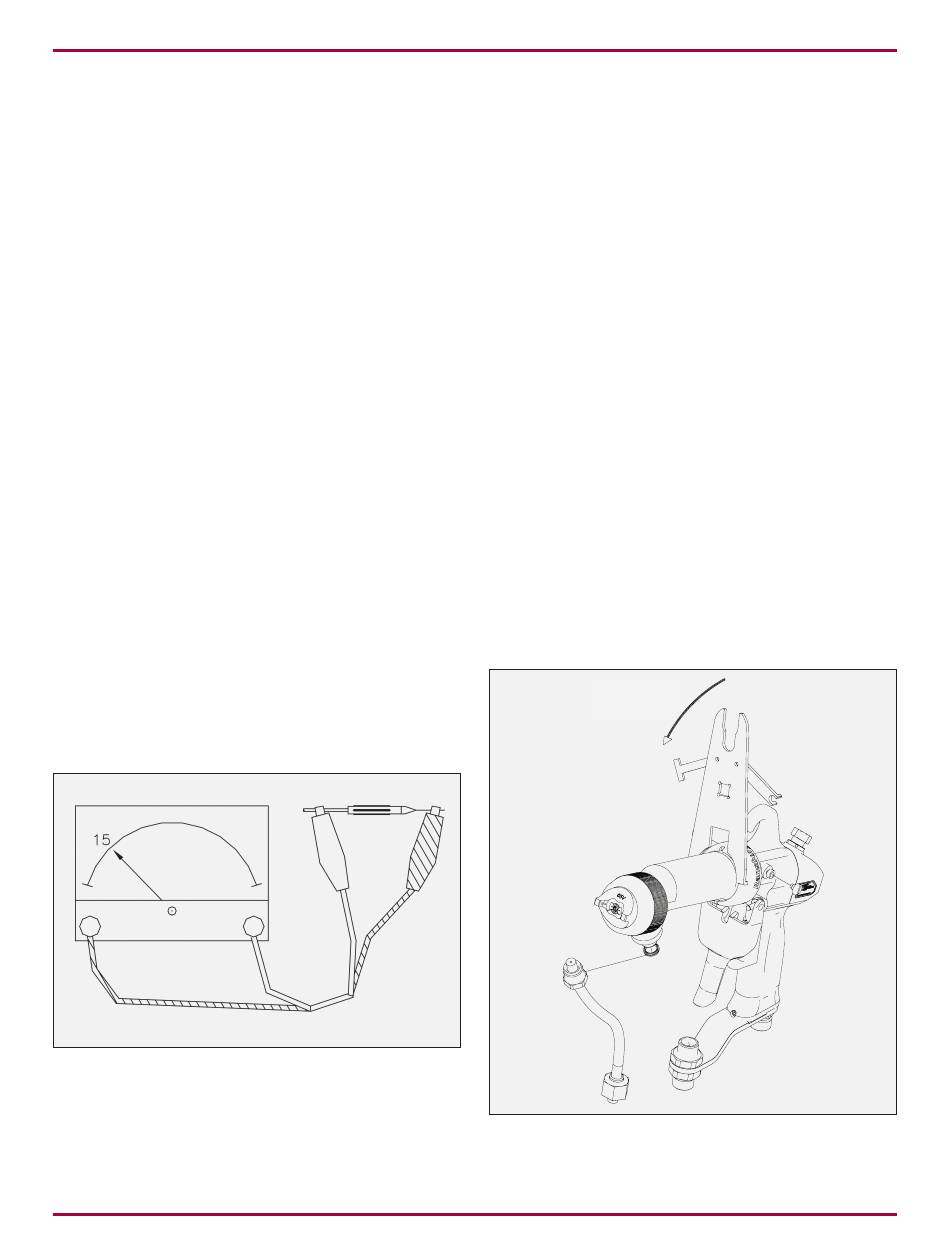

Abbildung 21: Prüfung der
widerstandsgesteuerten Elektrode
AH-06-01-R17 (08/2019)
Vorgehensweise zur Prüfung
1. Nadel/Elektrode an der Vorderseite einer verfügbaren
Nadelfassung anbringen. Darauf achten, dass die
Nadel/Elektrode gut sitzt, so dass ein sicherer Kontakt
zwischen der Metallfassung und dem Gewindeeinsatz
der Nadel/Elektrode hergestellt ist.
2. Mit einem VOM-Messgerät mit einer Messgenauigkeit
von 15 Megaohm das erste Kabel des Messgeräts
mit der Metallnadelfassung und das zweite Kabel mit
dem Nadel-/Elektrodenkabel verbinden. Der Nadel-/
Elektrodenwiderstand sollte bei 9 Volt weniger als
35 Megaohm betragen oder 12 bis 17 Megaohm
bei 1000 Volt. Nadeln/Elektroden außerhalb dieser
Bereiche sind auszutauschen.

LAUFBAUGRUPPE

Ausbau
1. Lauf mit einer Hand festhalten und mit der anderen
Hand die Befestigungsmutter der Luftkappe lösen.
2. Befestigungsmutter vollständig abschrauben und
Luftkappe entfernen.
3. Verwenden Sie einen Flachklingen-Schraubendreher
um die zwei (2) Ansatzschrauben zu lösen, mit welchen
der Abzug am Applikatorgriff befestigt ist.
GEGEN DEN
C C W
UZS
Abbildung 22: Ausbau der Laufbaugruppe
42 / 79
