DE
4. Entfernen Sie den Abzug vom Applikatorgriff.
5. Lösen Sie den Flüssigkeitsschlauchanschluss mit
einem einstellbaren Schraubenschlüssel vom Lauf und
schieben Sie ihn am Flüssigkeitsschlauch herunter. Der
Flüssigkeitsschlauch muss entfernt werden, bevor der Lauf
gelöst wird, um Schäden an der Cascade zu vermeiden.
6. V e r w e n d e n
S i e
weckschraubenschlüssel, um die Haltemutter zu lösen,
mit welcher der Lauf am Applikatorgriff befestigt ist.
Wenn die Mutter gelöst wurde, schieben Sie sie auf
dem Lauf nach vorn.
7. H a l t e n S i e d e n A p p l i k a t o r g r i f f u n d d e n
Flüssigkeitsschlauch so, dass der Lauf nach unten
zeigt. Ziehen Sie mit der anderen Hand den Lauf nach
vorn, um ihn vom Griff zu trennen. Sobald der Lauf
vom Griff gelöst ist, entfernen Sie die Feder aus dem
Federhalter und legen Sie sie zur Seite.
8. Der Haltering oder die Mutter müssen nicht vom Lauf
entfernt werden, außer wenn sie beschädigt sind.
Wenn sie ersetzt werden müssen, heben Sie ein Ende
des Halterings über den Rückhalterand und drehen
Sie ihn bis zum Ende des Laufs. Dann kann die
Befestigungsmutter entfernt werden.
VORSICHT
!
† Gehen Sie beim Entfernen des Halterings
vorsichtig vor. Wenn er zu weit gedehnt wird, kann
er reißen.
AUSBAU / WIEDEREINBAU DES
LAUFS MIT DEN 2K-FLÜSSIG-
KEITSNADELDICHTUNGEN
Ausbau
1. Entfernen Sie die Einstellmutter des Abzugs und
den Federhalter mit zwei 3/8" Maulschlüsseln von
der Nadelfassung.
2. Positionieren Sie den Lauf so, dass die Vorderseite
nach unten zeigt. Verwenden Sie das kleine
S c h r a u b e n s c h l ü s s e l w e r k z e u g a m S p e z i a l -
Mehrzweckschraubenschlüssel, um die Dichtungsmutter
von der Rückseite des Laufs gegen den Uhrzeigersinn
zu lösen.
AH-06-01-R17 (08/2019)
d e n
S p e z i a l - M e h r z -
ZUM AUSBAU
GEGEN DEN UZS

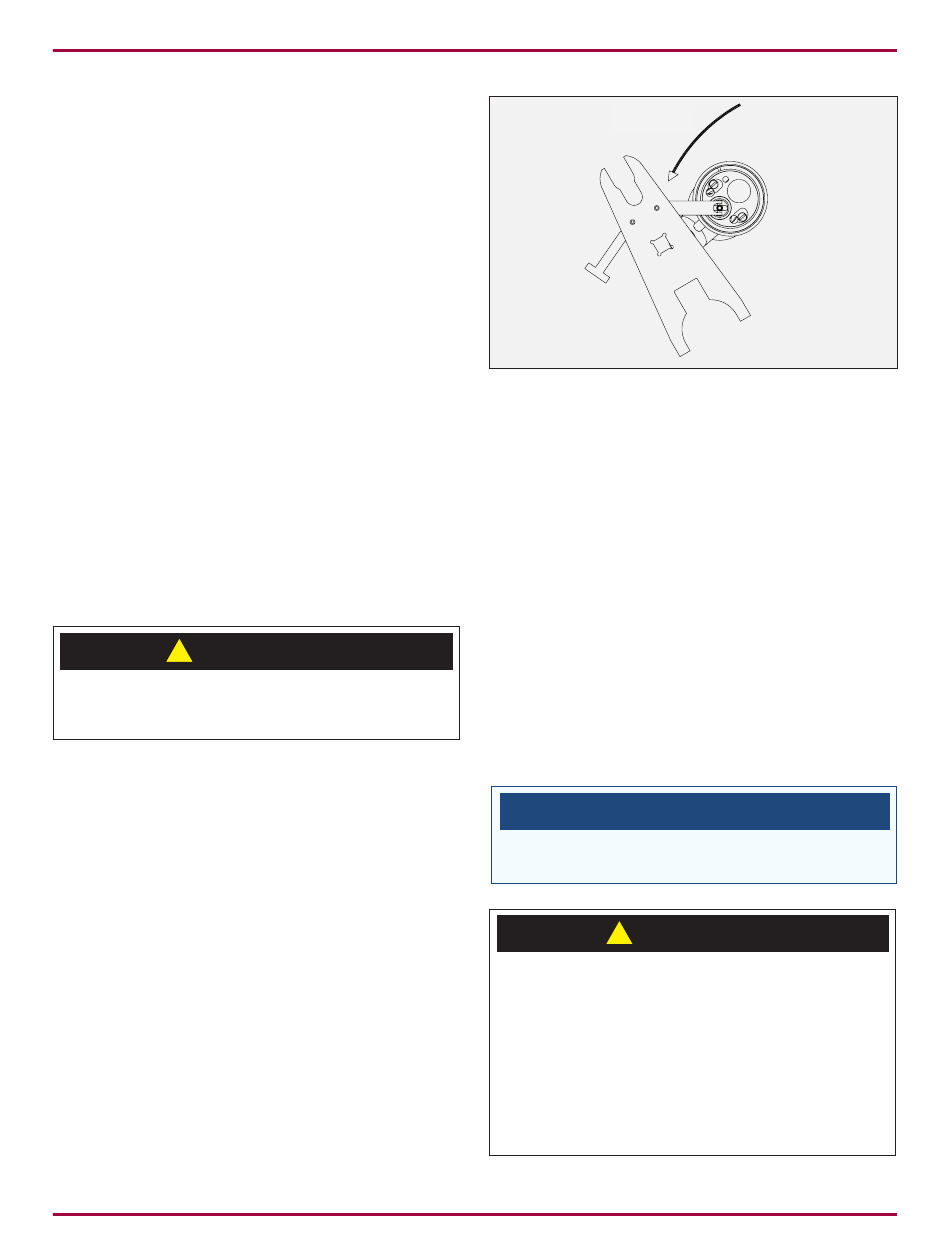

Abbildung 23: Ausbau der Nadelfassung
3. Halten Sie den Lauf in einer Hand und entfernen Sie
die Nadelfassungseinheit aus der Dichtungskammer
des Laufs, indem Sie fest daran ziehen. Die
Einstellmutter des Abzugs kann wieder eingebaut
werden, um zusätzlichen Halt zu haben. Wenn sich die
Nadelfassung nicht aus dem Lauf ziehen lässt, gehen
Sie folgendermaßen vor.
a. E n t f e r n e n S i e d i e N a d e l / E l e k t r o d e v o n
der Nadelfassung.
b. Ziehen Sie die Nadelfassung vom Ende des Laufs.
c. Legen Sie den Lauf auf eine Arbeitsplatte. Halten
Sie den Lauf mit der Vorderseite nach oben in
einer Hand und drücken Sie eine Holz- oder
Kunststoffdübelstange mit einem Durchmesser von
5/16" durch die mittlere Bohrung des Laufs. So sollten
alle Dichtungskammerteile aus der Rückseite des
Laufs herausgedrückt werden.
† Die sechs (6) Federscheiben lösen sich zu
diesem Zeitpunkt von der Nadelfassungseinheit.
!
† ACHTEN Sie bei diesem Vorgang darauf, dass
die Innenfläche der Dichtungskammer NICHT
beschädigt wird (abgerieben oder verkratzt)! Diese
Kammer ist ein Dichtungsbereich und die gesamte
Lauf-/Cascadenbaugruppe muss ersetzt werden,
wenn sie beschädigt ist.
† Die Federscheiben NICHT verlieren! Alle sechs
müssen ordnungsgemäß im Applikator vorhanden
sein, damit er ordnungsgemäß funktioniert!
43 / 79
WARTUNG
HINWEIS
VORSICHT
www.carlisleft.com
