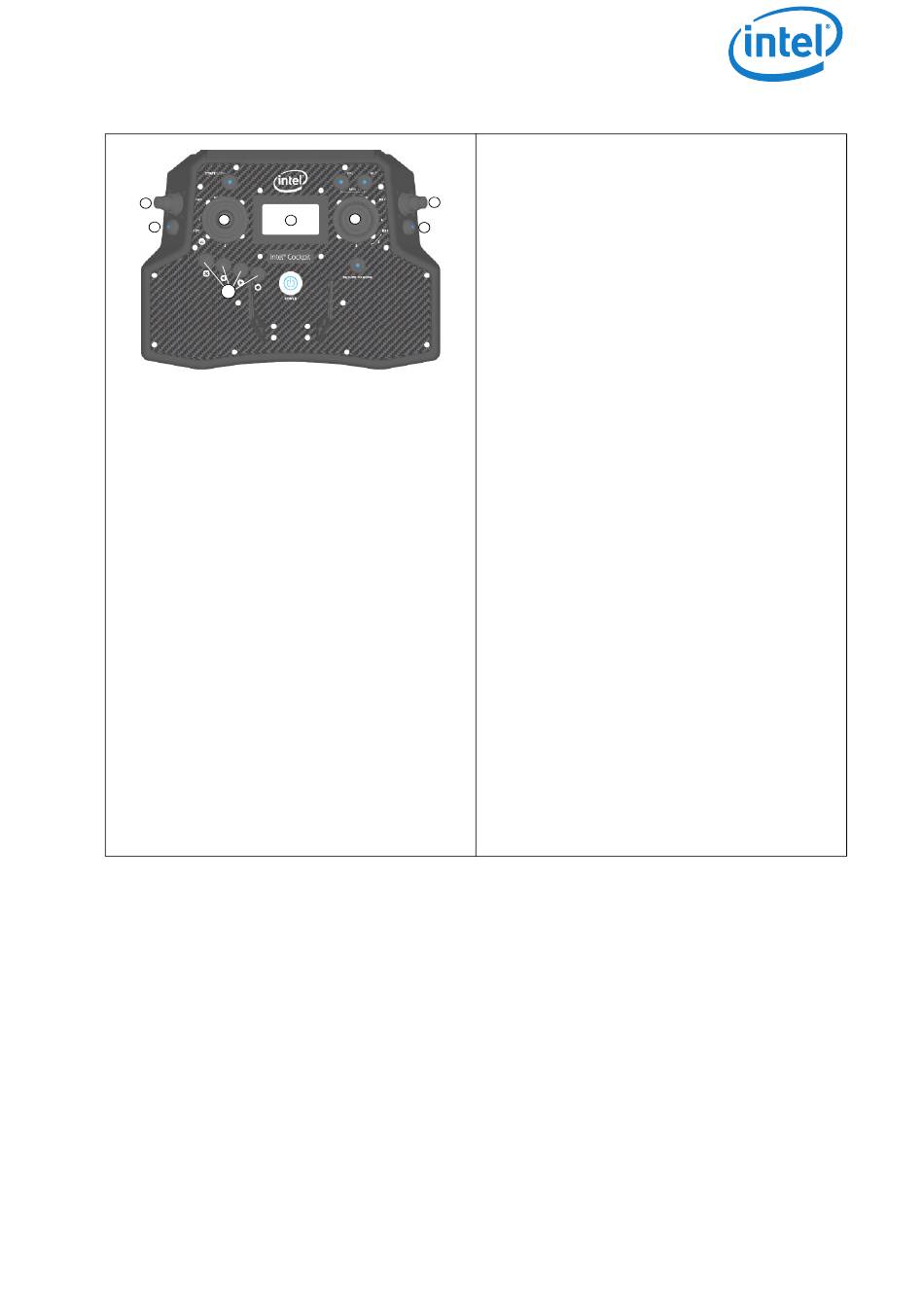

Abbildung 2.19: Inspektionsnutzlast: Anordnung der CTR-Steuerelemente (Forts.)
4
3
1
8
© 2018 Intel Corporation. All rights reserved
5
6
7
2
Drucktaste B1 (1): stellt die Kamera auf
voreingestellte Winkel +/- 90°, +/- 45°
und 0° ein, wenn die Schaltwippe R1 (4)
gleichzeitig gedrückt wird (nähere Infor-
mationen siehe "Einstellung des Kamera-
winkels" auf Seite 37).
Drucktaste B2 (2): Schaltet zur Vorschau
des Live-Bildes zwischen den Kameras
um (FLIR und Panasonic).
Drucktaste B3 (3): Auslöser-Taste. Beide
Kameras werden gleichzeitig ausgelöst,
unabhängig davon, welche Kamera zur
Live-Vorschau ausgewählt ist.
Schaltwippe R1 (4): Kameraneigung,
sanftes Ändern des Winkels.
Schaltwippe R2 (5): Ändert ihre Funktion
entsprechend der zur Live-Vorschau
ausgewählten Kamera. Einzelheiten
siehe untenstehende Tabelle.
Steuerknüppel S2 (6): mit Drehen des
rechten Steuerknüppels (S2) wird die
Gierachse des UAV gesteuert.
Statusdisplay (7): siehe "Steuerung der
Inspektionsnutzlast über das Status-Dis-
play" auf Seite 54.
ESC, LINKS, RECHTS, ENT (8): Steuerta-
sten am Status-Display. (siehe "Status-
Display" auf Seite 31). Die untenste-
hende Tabelle enthält abhängig vom
Aufnahmemodus der Kamera die verfüg-
baren Parameter.
