Inbetriebnahme mit SIMATIC Manager

Gerätebeschreibende Dateien installieren
Während die Dateien installiert werden, darf im
Hardwarekonfigurator kein Projekt geöffnet sein!
▶ Schließen Sie ggf. alle geöffneten Projekte,
bevor Sie die gerätebeschreibenden Dateien
installieren!
▶ Öffnen Sie im Hardwarekonfigurator: Extras/GSD-
Dateien installlieren
▶ Wählen Sie das Verzeichnis, in dem Sie die gerätebe-
schreibenden Dateien abgelegt haben.
Die verfügbaren Dateien werden angezeigt.

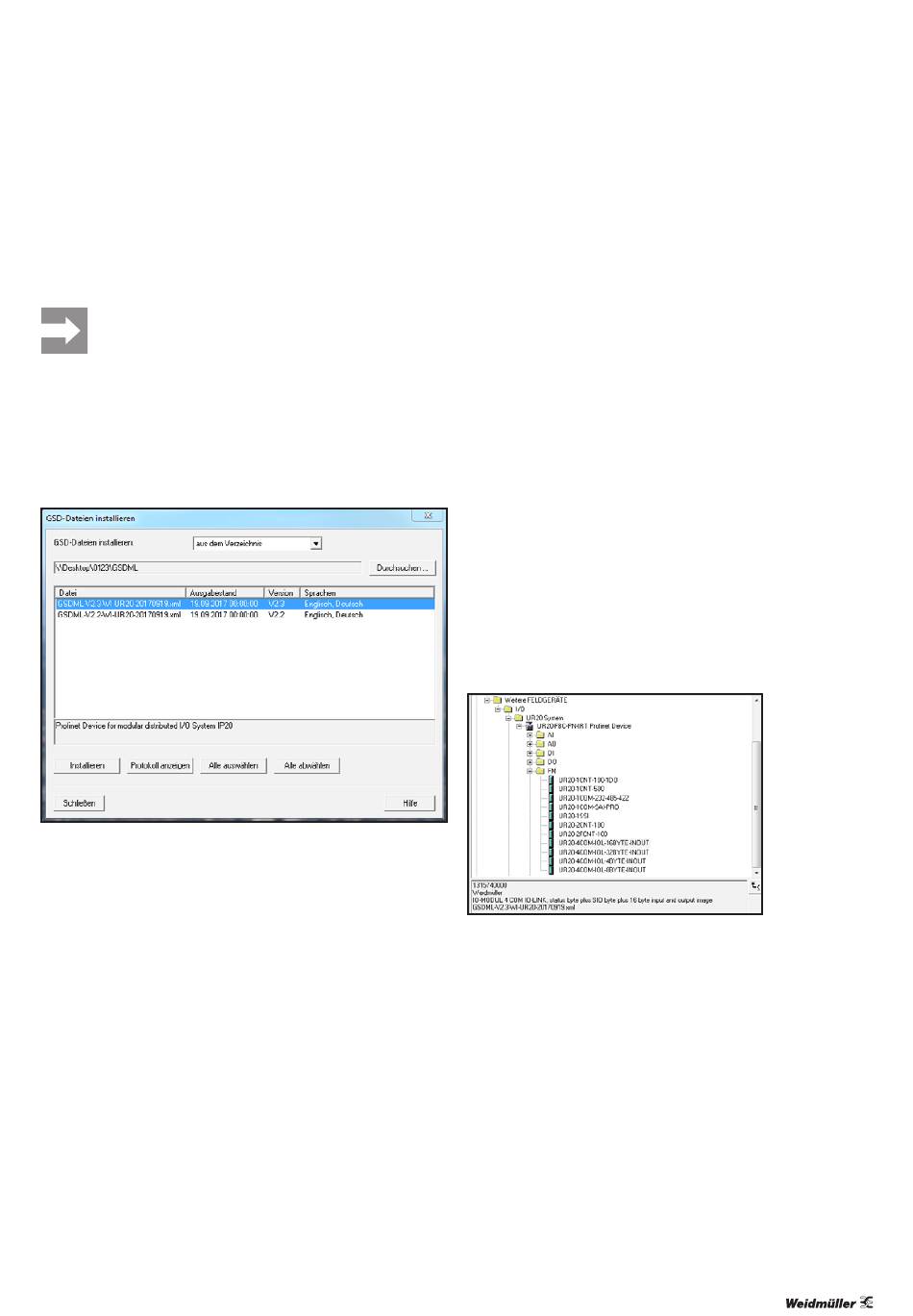

GSD(-ML)-Datei auswählen
▶ Markieren Sie die Dateien, die Sie installieren wollen.
▶ Klicken Sie auf Installieren.
▶ Wenn die Installation beendet ist, klicken Sie auf Schlie-
ßen.
▶ Aktualisieren Sie den Gerätekatalog mit Extras/Katalog
aktualisieren.
Im Gerätekatalog werden jetzt die Geräte der aktuellen gerä-
tebeschreibenden Datei aufgelistet.
2547620000/01/08.2018
IO-Link-Master mit SIMATIC Manager einbinden
▶ Starten Sie den SIMATIC Manager.
▶ Erstellen Sie ein neues Projekt oder öffnen Sie ein beste-
hendes Projekt.
▶ Konfigurieren Sie die Steuerung und das Netzwerk wie
gewohnt.
▶ Fügen Sie den passenden u-remote Feldbuskoppler zum
Subnetz hinzu.
▶ Klicken Sie im Hardwarekonfigurator auf das Icon für den
Feldbuskoppler.
Im unteren Teil des Fensters wird die Baugruppenliste ange-
zeigt.
▶ Klicken Sie in der Baugruppenliste auf den Steckplatz, an
dem Sie den IO-Link-Master hinzufügen wollen.
Die gerätebeschreibenden Dateien unterstützen verschie-
dene Konfigurationen für das UR20-4COM-IO-LINK-Modul.
Die Konfigurationen unterscheiden sich nur in der Länge
der Prozessdaten für die angeschlossenen IO-Link-Devices,
z. B. 16 Byte Eingangsdaten und 16 Byte Ausgangsdaten
für IO-Link-Devices bei der Konfiguration UR20-4COM-IOL-
16BYTE-INOUT.
Modul mit passender Prozessdatenlänge wählen
▶ Ermitteln Sie die erforderliche Prozessdatenlänge des
IO-Link-Masters, indem Sie die Länge der Eingangsdaten
und Ausgangsdaten der angeschlossenen IO-Link-Devices
addieren.
▶ Wählen Sie im Gerätekatalog das UR20-4COM-IO-LINK-
Modul mit einer Prozessdatenlänge gleich oder größer
der erforderlichen Länge.
