Inhaltszusammenfassung für Weidmuller WAVECONTROL Serie
Seite 2
À À Lesen Sie diese Beipackinformation, bevor Sie das Produkt instal- lieren, und heben Sie diese für weitere Informationen auf. Read these instructions before using the product and retain for fu- ture information. Lisez cette notice d‘utilisation avant d‘installer le produit et gardez cette brochure pour obtenir des informations additionnelles.
Seite 3

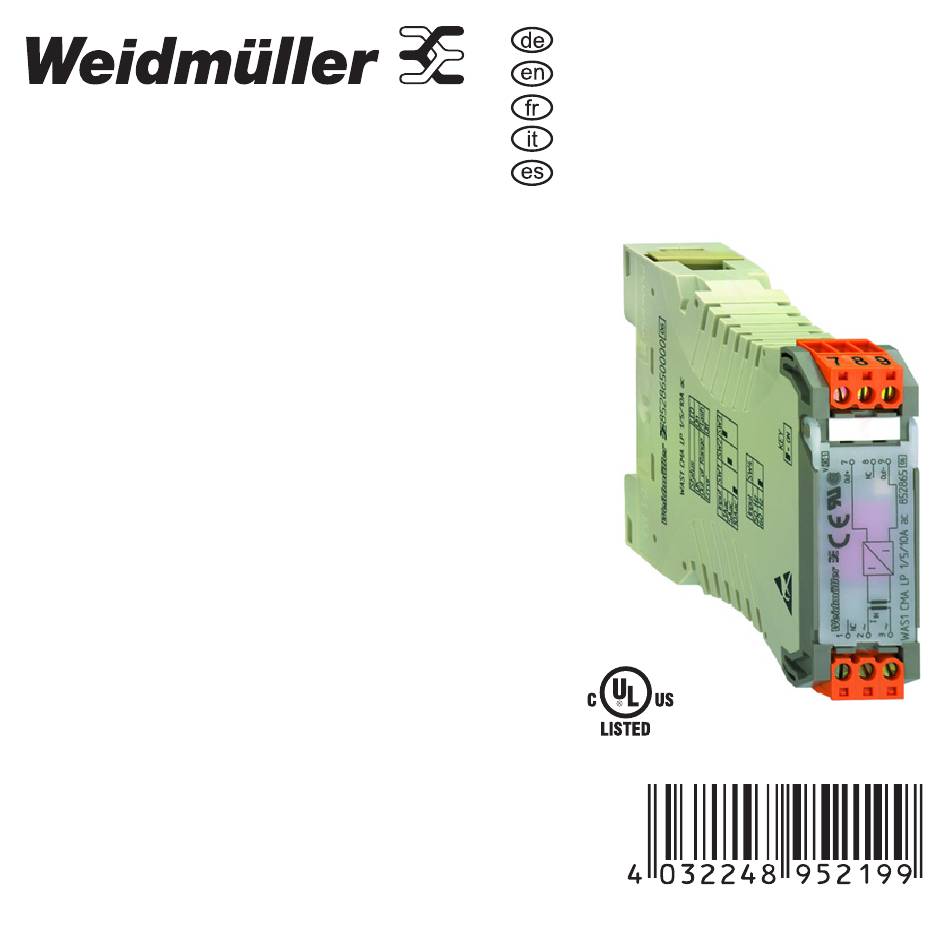

WAVE CONTROL Stromüberwachungsmodul Best.-Nr. Schraubanschluss WAS1 CMA LP 1/5/10 A ac EX 8975590000 Zugfederanschluss WAZ1 CMA LP 1/5/10 A ac EX 8975610000...
Seite 4
Allgemeine Hinweise Das Stromüberwachungsmodul WAVE darf nur von qualifi- CONTROL ziertem Fachpersonal installiert werden. Qualifiziertes Personal be- deutet im Sinne dieser Betriebsanleitung die in der VDE 0105 Teil 1 / DIN EN 50110-1 als Elektrofachkraft bzw. als elektrotechnisch unterwie- sene Person. Erst nach fachgerechter Installation darf der Wandler mit Spannung versorgt werden.
Anwendung Das Stromüberwachungsmodul WAVE dient zum Messen von CONTROL Wechselströmen bis 10 A und übernimmt Überwachungsaufgaben in verschiedensten Bereichen. Die Konfiguration sämtlicher Variablen erfolgt über DIP-Schalter. Ein nachträgliches Abgleichen ist nicht notwendig. Zum Messkreis be- steht eine galvanische Trennung. Das Messergebnis steht zur Weiterver- arbeitung als Analogwert zur Verfügung.
3.2 Konfiguration Signal Bereich Best.-Nr. Input 1 Aac 8975590000 5 Aac 8975610000 10 Aac Frequenz 50 Hz 60 Hz Anschlussbelegung Anschluss Eingang Ausgang (1/5/10 A ac, umschaltbar) (1/5/10 A ac, umschaltbar) Out + *1) Out – *1) NC = nicht belegt, *1) 4...20 mA, stromschleifengespeist Leitungsquerschnitt, nom/min/max: 2,5 / 0,5 / 2,5 mm (Schraubanschluss)
Seite 7
Zubehör Best.-Nr. Querverbinder ZQV 2,5N/2 schwarz 1718080000 Querverbinder ZQV 2,5N/2 rot 1717900000 Querverbinder ZQV 2,5N/2 blau 1717990000 1693800000 Querverbinder ZQV 2,5N/2 gelb Buchsenleiste 3pol. Für Schraubanschluss BLZ 5.08/3 SN OR – orange 1526560000 1526510000 – schwarz Buchsenleiste 3pol. Für Zugfederanschluss BLZF 5.08/3 –...
Seite 8
cULus-Zulassung Class I, Division 2 / Zone 2 Kennzeichnung GEFAHR A. Diese Geräte sind für den Gebrauch in Class I, Division 2, mit den Gruppen A, B, C und D in explosionsgefährdeten Bereichen oder nur in nicht explosionsgefährdeten Berei- chen oder vergleichbaren Bereichen geeignet. B.
Seite 9
GEFAHR Voraussetzungen für den Sicheren Gebrauch: E. Das Gerät muss in ein Gehäuse eingebaut werden, das für den Gebrauch in Umgebungen der Class I, Zone 2, Gruppe IIC zer- tifiziert ist und mindestens die Schutzart IP54 gemäß IEC 60529 gewährleistet. Das Gerät darf nur in Umgebungen mit dem maximalen Ver- schmutzungsgrad 2 nach IEC 60664-1 installiert werden.
Seite 10
ATEX-Zulassung Die Einhaltung der grundlegenden Gesundheits- und Sicherheitsanforde- rungen, mit Ausnahme der in der Auflistung dieser Bedienungsanleitung aufgeführten, wurde unter Bezugnahme auf folgende Normen bewertet: EN 60079-0:2006, EN 60079-15:2012+A11:2013, EN 60079-15:2010 WI 14ATEX0004X II 3 G Ex nA IIC T4 Gc GEFAHR •...
Seite 11
Hinweise zur CE-Kennzeichnung Die Geräte mit CE Kennzeichnung stimmen mit den EU-Richtlinien 2004/108/EG „Elektromagnetische Verträglichkeit“ und 2006/95/EG „Niederspannungsrichtlinie“ überein. Die EU-Konformitätserklärungen werden gemäß den oben genannten EU-Richtlinien für die zuständigen Behörden zur Verfügung gehalten bei: Weidmüller Interface GmbH & Co. KG Postfach 30 30 32720 Detmold Tel.
