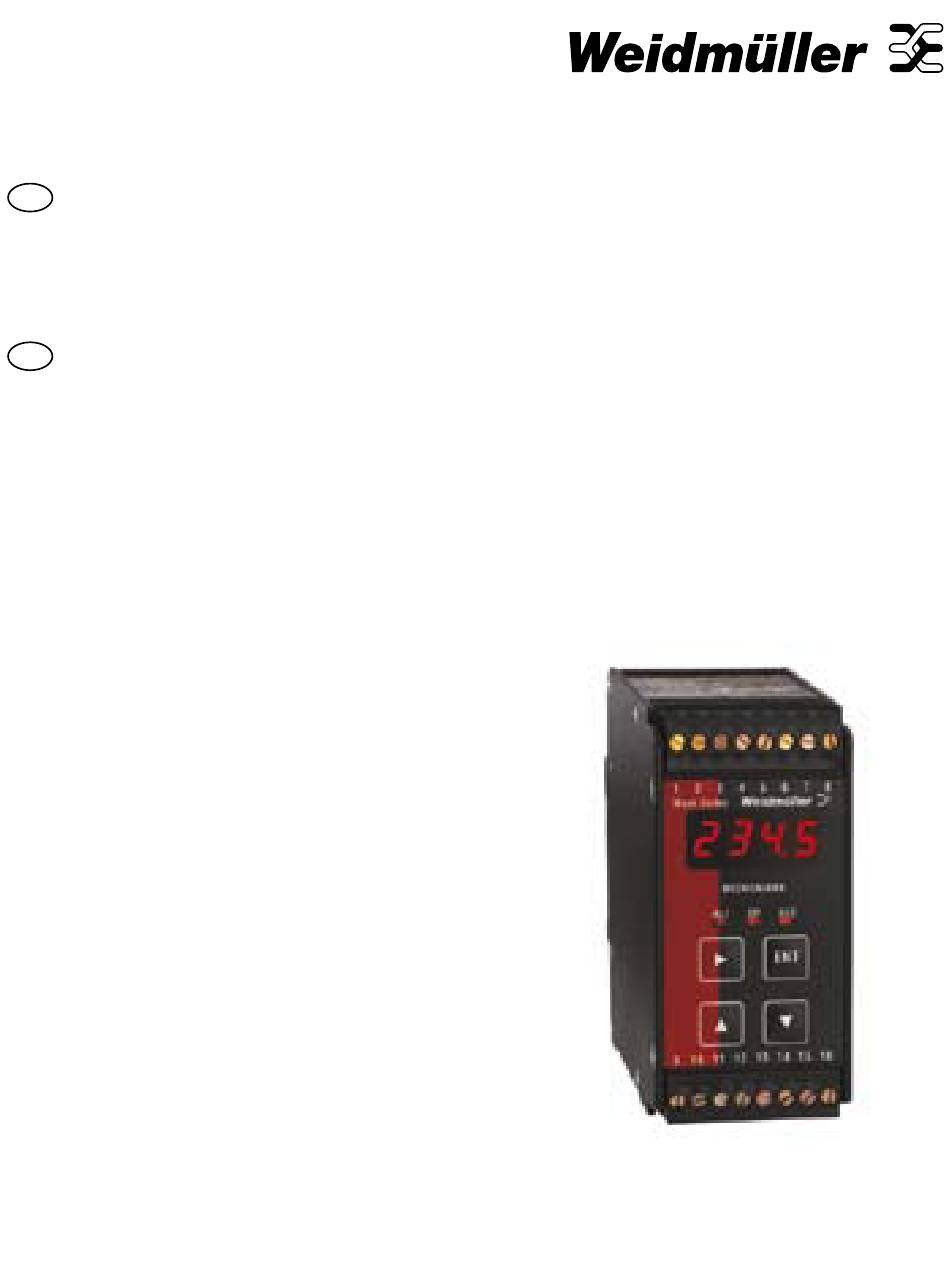

- Seite 1 Bedienungsanleitung Konfigurierbares Grenzwertüberwachungsmodul Operatinginstructions Configurable threshold monitoring module UHZ/R 61001028/00/02.08...
- Seite 3 UHZ/R Inhaltsverzeichnis Betrieb Kalibrierung Installation...
- Seite 4 Alarm 2 Frequenzquelle UHZ/R-Blockschaltbild •Betrieb Allgemein Das UHZ/R ist ein mit einer Hilfsstromversorgung ausgestattetes Alarmmodul zur Überwachung von Frequenzen. Es ist mit zwei Alarmkanälen und einer Digitalanzeige ausgestattet. Die maximale Eingangsfrequenz beträgt 10 kHz (Bereichsüberschreitung bis 16 kHz). Reinigung Das Gehäuse kann mit einem feuchten Tuch gereinigt werden.
- Seite 5 AuswahldesEingangssignaltyps Um das Gerät für eine bestimmte Eingangssignalform zu konfigurieren, stellen Sie mit Hilfe der Einstellung Signaltyp Ein-/ Ausschaltschwellen ein. Die Schaltschwellen sind in der Tabelle auf Seite 12 angegeben. Wählen Sie für Schaltkontakte den Parameter ‘Schließerkontakt’. Hier wird der Frequenzbereich (max.10 Hz) automatisch eingestellt, gleichzeitig werden die Kontakte entprellt.
- Seite 6 Alarmsollwerteanpassen Einen Sollwert können Sie ändern, indem Sie die diesem Kanal zugewiesene Taste (ï für Alarm 1 oder ENT für Alarm 2) gedrückt halten. Der Wert lässt sich dann mit den Pfeiltasten ändern. Um den Wert zu speichern, lassen Sie die Taste los. Hinweis: Die Sollwerte müssen innerhalb der Grenzwerte des festgelegten Eingangsbereichs liegen.
- Seite 7 Konfigurationssequenz Å ì ï Einstellung Anzeige Beschreibung Softwareversion 1.31 (Hinweis: Diese Informationen beziehen sich nur S/W Version 1. 3 1 auf die Versionen 1.30 bis 1.39) AnzeigeundEingänge Hohe Leuchtstärke HIbr Display Intensity Toggle Accept Niedrige Leuchtstärke LObr Angabe des Eingangstyps Inp= Niedrigpegelsignal AC LOAC...
- Seite 8 Konfigurationssequenz(Fortsetzung) Alarmkanal1 Normalerweise erregt A1nE Coil energisation Toggle Accept Normalerweise nicht erregt A1nd Typ ‘niedrig’ (unterhalb Sollwert aktiv) A1=L Alarm type Toggle Accept Typ ‘hoch’ (oberhalb Sollwert aktiv) A1=H Sollwert, Next SP1= Setpoint value z. B. 50,00 % Accept 50. 0 Totband, Next db1=...
- Seite 9 •Kalibrierung Das UHZ/R arbeitet intern mit einer präzisen quarzgesteuerten Referenzfrequenz. Eine Justierung ist nicht erforderlich. •Installation Allgemein Die Installation dieser Geräte darf nur von speziell ausgebildetem Fachpersonal, unter Beachtung der in dieser Dokumentation enthaltenen Informationen, sowie der in dem jeweiligen Land geltenden Bestimmungen für die elektrische Verdrahtung und...
- Seite 10 AnforderungenandieStromversorgung Bevor Sie das Gerät an die Stromversorgung anschließen, überprüfen Sie anhand der Typenbezeichnung, ob diese den Anforderungen des Geräts entspricht. Für die Geräte der Micromann Series ist eine geeignete Netzstromversorgung mit den folgenden Leistungsdaten erforderlich: Spannungsbereich Nennspannung Leistung Frequenz 100-132 V AC 110 V AC 6 VA...
- Seite 11 Anschlüsse Klemme Signal 12 V DC (Ausgang) Pull Up/Down Eingangssignal/-sensor Signal + Signal − Hochspannungssignal + Verbindung für die Sicherheitsverbindung Gerätekonfiguration Neutral (−) Stromversorgung Phase (+) Öffner Wurzelkontakt Alarmkanal 1 Schließer Öffner Wurzelkontakt Alarmkanal 2 Schließer Gehäuse Die Erdung erfolgt über einen Bolzen an der Unterseite des Gehäuses...
- Seite 12 Eingangssignaltypen...
- Seite 13 UHZ/R Contents Operation Calibration Installation...
- Seite 14 UHZ/R block diagram. •Operation General The UHZ/R is an auxiliary powered, alarm module for frequency based signals. It has two alarm channels and a digital display built in. The maximum input frequency is 10 kHz (with overrange to 16 kHz).
- Seite 15 Inputtypeselection To set up the unit for a particular input waveform you set the input trigger/reset voltages using the input type setting. The trigger/reset voltages are shown in a table on page 21. Use contact closure type for volt-free contacts as this includes debouncing and sets the frequency range automatically (maximum frequency is 10 Hz).
- Seite 16 Over-rangedisplay When the input signal is outside the programmed input range the display will continue to show the level until either the frequency is above the maximum input frequency or the display cannot show a higher (or lower) number. Then it will show Ovr (for over-range) or -Ovr (for negative over-range).
-
Seite 17: SetupSequence
SetupSequence Å ì ï Setting Display Description S/W Version 1.31 (Note: this information only applies to versions S/W Version 1. 3 1 1.30 to 1.39) DisplayandInputs High brightness HIbr Display Intensity Toggle Accept Low Brightness LObr Introduces input type Inp= Low level AC signal LOAC High level AC signal... - Seite 18 SetupSequence(continued) Alarmchannelone Normally energised A1nE Coil energisation Toggle Accept Normally de-energised A1nd Low type (active below setpoint) A1=L Alarm type Toggle Accept High type (active above setpoint) A1=H Setpoint value Next SP1= Setpoint value e.g., 50.00 % Accept 50. 0 Deadband value Next db1=...
- Seite 19 •Calibration The UHZ/R uses an accurate crystal reference and does not need adjustment. •Installation General These units must only be installed by qualified staff in accordance with the information given in this manual and all relevant national electrical wiring and safety rules must be followed.
- Seite 20 Connections Terminal Signal 12 V DC (out) Pull Up/Down Input signal/sensor Signal + Signal − High voltage Signal + Link to change the set-up Security Link Neutral (−) Power supply Live (+) Normally Closed Common Alarm Channel One Normally Open Normally Closed Common Alarm Channel Two...
- Seite 21 InputTypes...
- Seite 24 Weidmüller Interface GmbH & Co. KG Postfach 00 220 Detmold Klingenbergstraße 16 28 Detmold Tel. + 21 1-0 Fax + 21 1-20 8 info@weidmueller.com www.weidmueller.com 61001028/00/02.08...
