▶ Doppelklicken Sie auf das Modul oder ziehen Sie es in die
Baugruppenliste.
Das Modul wird in der Baugruppenliste angezeigt.

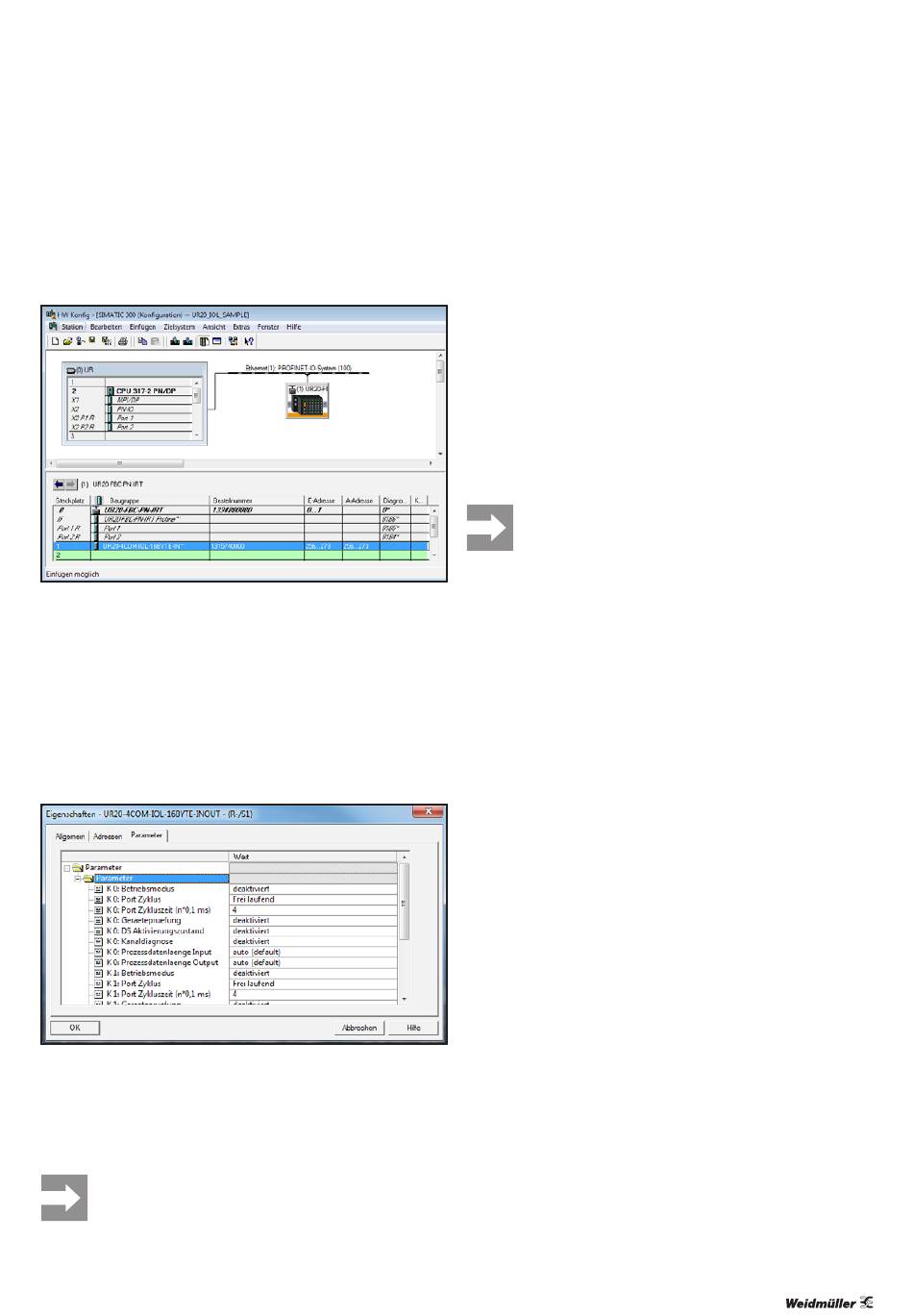

IO-Link-Master im SIMATIC Manager zufügen (Beispiel: PROFINET)
IO-Link-Port mit SIMATIC Manager parametrieren
Die IO-Link-Ports werden über die Parameter des
IO-Link-Masters parametriert. Eine Übersicht über alle Para-
meter finden Sie in Abschnitt 4.6.
▶ Doppelklicken Sie in der Baugruppenliste auf das Modul.
Das Fenster Eigenschaften UR20-4COM-IO-LINK wird
geöffnet.
▶ Wählen Sie die Registerkarte Parameter.
Die Liste aller Parameter wird angezeigt.
Modulparameter editieren
▶ Klicken Sie auf den Parameter, den Sie ändern wollen
und wählen Sie die gewünschte Einstellung.
▶ Ändern Sie auf diese Weise alle gewünschten Parameter.
▶ Sichern Sie die Einstellung durch Klick auf OK.
Alle Einstellungen werden erst wirksam, nachdem
sie in die Baugruppe geladen worden sind.
2547620000/01/08.2018
IO-Link-Device mit SIMATIC Manager einbinden
Ein IO-Link-Device wird über die geeignete Parametrierung
des zugehörigen IO-Link-Ports eingebunden.
▶ Doppelklicken Sie in der Baugruppenliste auf das Modul.
Das Fenster Eigenschaften UR20-4COM-IO-LINK wird
geöffnet.
▶ Wählen Sie die Registerkarte Parameter.
▶ Setzen Sie den Parameter „Betriebsmodus" des
IO-Link-Ports auf den Wert „IO-Link".
▶ Setzen Sie die Parameter „Prozessdatenlänge Input" und
„Prozessdatenlänge Output" jeweils auf den Wert „auto".
▶ Ändern Sie weitere Parameter wie gewünscht.
▶ Sichern Sie die Einstellung durch Klick auf OK.
Handbuch Kommunikationsmodul UR20-4COM-IO-LINK
6 Inbetriebnahme | Inbetriebnahme mit SIMATIC Manager
Alle Einstellungen werden erst wirksam, nachdem
sie in die Baugruppe geladen worden sind.
