6.4

Inbetriebnahme mit TIA-Portal

Gerätebeschreibende Dateien installieren
▶ Öffnen Sie in der Projektansicht: Extras/Gerätebe-
schreibungsdateien (GSD) verwalten
▶ Wählen Sie das Verzeichnis, in dem Sie die gerätebe-
schreibenden Dateien abgelegt haben.
Die verfügbaren Dateien werden angezeigt.

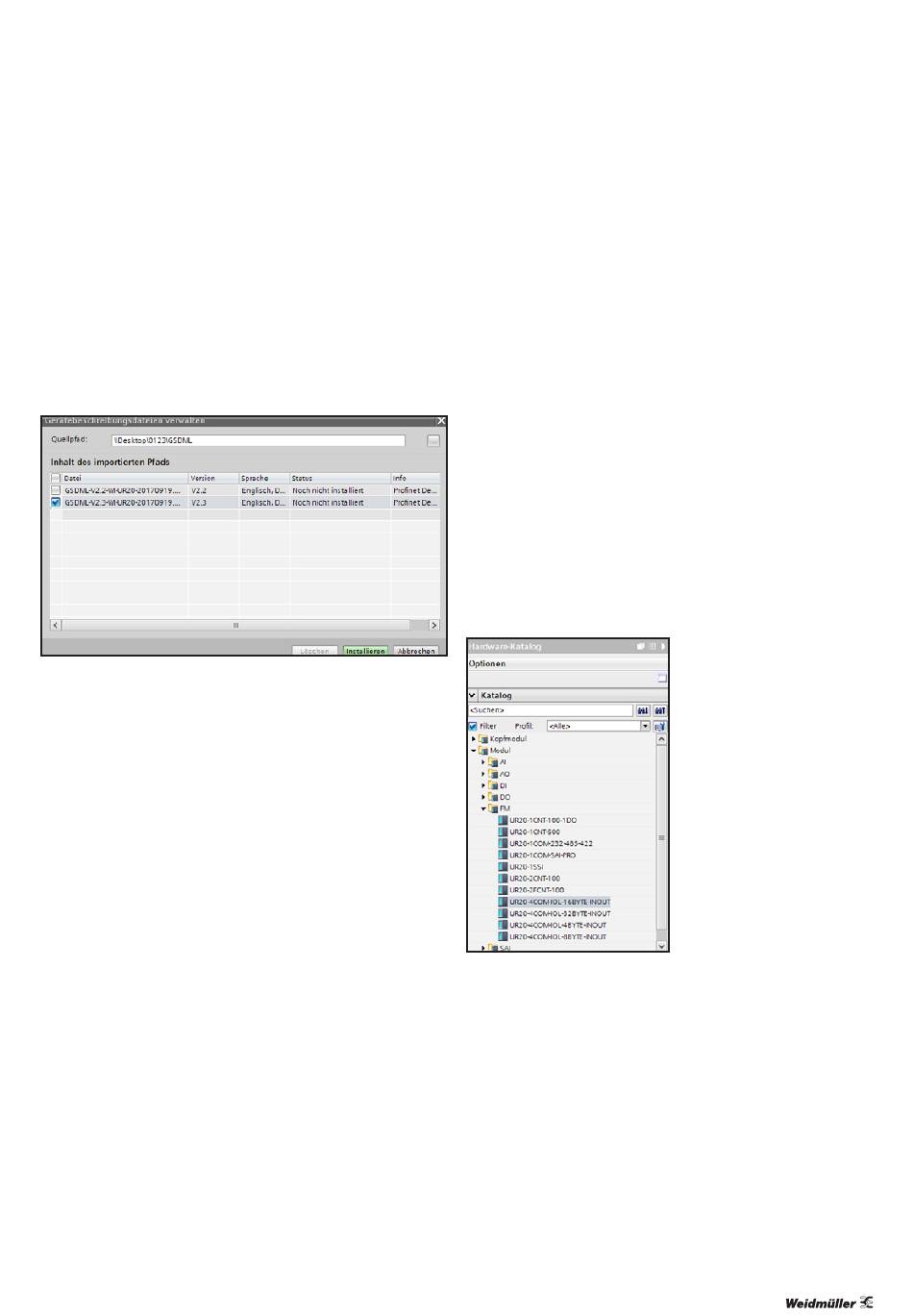

GSD(-ML)-Datei auswählen
▶ Markieren Sie die Dateien, die Sie installieren wollen.
▶ Klicken Sie auf Installieren.
▶ Wenn die Installation beendet ist, klicken Sie auf Schlie-
ßen.
Der Hardware-Katalog wird automatisch aktualisiert. Im
Hardware-Katalog werden jetzt die Geräte der aktuellen gerä-
tebeschreibenden Datei aufgelistet.
2547620000/01/08.2018
IO-Link-Master mit TIA-Portal einbinden
▶ Starten Sie das TIA-Portal.
▶ Erstellen Sie ein neues Projekt oder öffnen Sie ein beste-
hendes Projekt.
▶ Konfigurieren Sie die Steuerung und das Netzwerk wie
gewohnt.
▶ Fügen Sie den passenden u-remote Feldbuskoppler zum
Subnetz hinzu.
▶ Klicken Sie im Hardwarekonfigurator auf das Icon für den
Feldbuskoppler.
Die Geräteübersicht wird angezeigt.
▶ Klicken Sie in der Geräteübersicht auf den Steckplatz, an
dem Sie den IO-Link-Master hinzufügen wollen.
Die gerätebeschreibenden Dateien unterstützen verschie-
dene Konfigurationen für das UR20-4COM-IO-LINK-Modul.
Die Konfigurationen unterscheiden sich in der Länge der
Prozessdaten für die angeschlossenen IO-Link-Devices,
z. B. 16 Byte Eingangsdaten und 16 Byte Ausgangsdaten
für IO-Link-Devices beim Modul UR20-4COM-IOL-16BYTE-
INOUT.
Modul mit passender Prozessdatenlänge wählen
▶ Ermitteln Sie die erforderliche Prozessdatenlänge des
IO-Link-Masters, indem Sie die Länge der Eingangsdaten
und Ausgangsdaten der angeschlossenen IO-Link-Devices
addieren.
▶ Wählen Sie im Hardware-Katalog das UR20-4COM-IO-
Link-Modul mit einer Prozessdatenlänge gleich oder grö-
ßer der erforderlichen Länge.
