4.1 Gerätebeschreibung

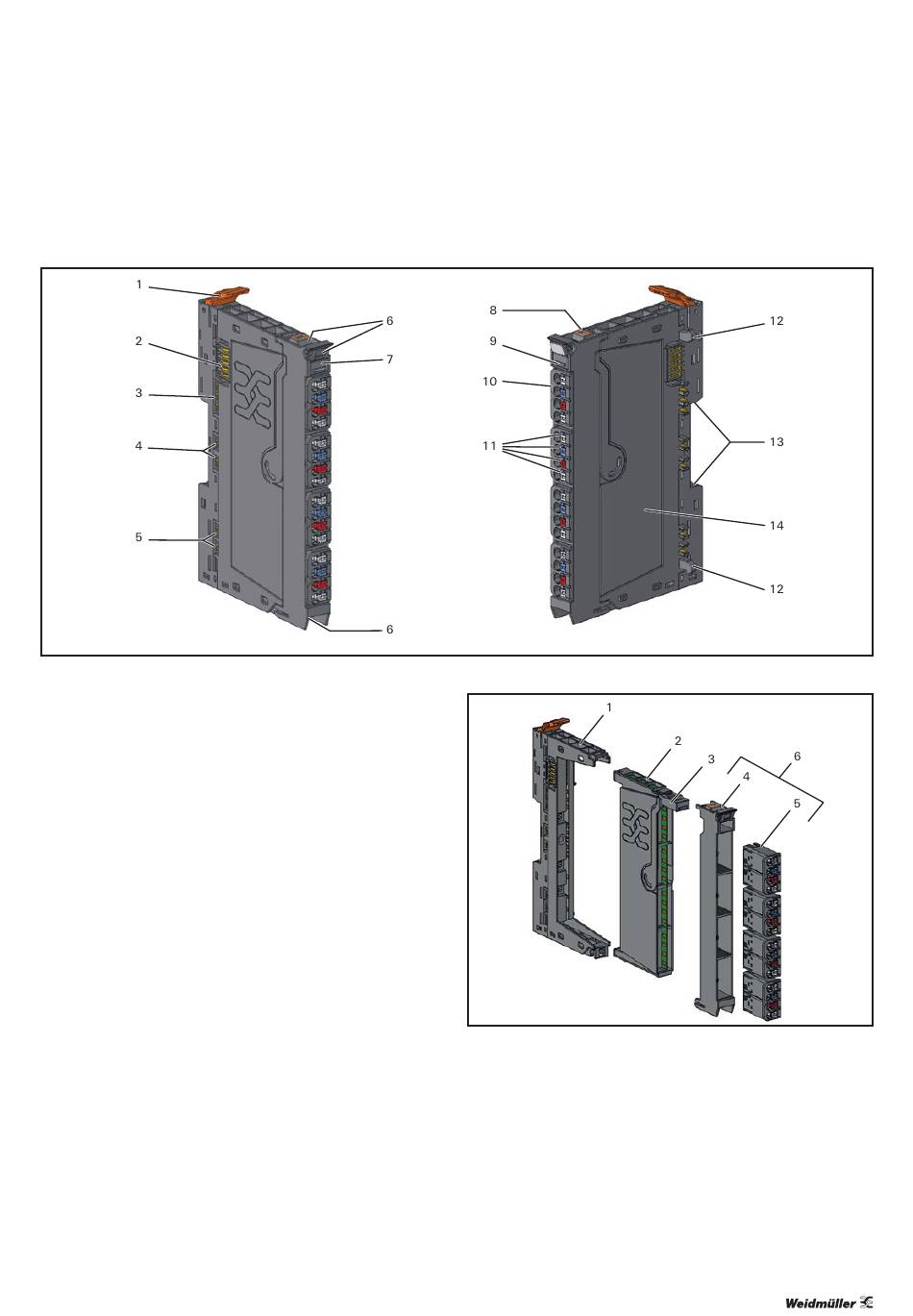

Kommunikationsmodul UR20-4COM-IO-LINK
1
Lösehebel für Tragschienenbefestigung
2 Systembus
3
Systemstrompfad
4
Eingangsstrompfad
5
Ausgangsstrompfad
6 Aufnahmen für Modulmarkierer
7
Typenbezeichnung
8
Entriegelung Anschlussrahmen
9
Status-LED Modul (Sammelmeldung)
10 Steckverbinder
11 Status-LED Kanäle
12 Rasthaken seitliche Modulverriegelung
13 Tragschienenfuß
14 Typenschild
2547620000/01/08.2018
Komponenten eines I/O-Moduls
1
Basismodul
2 Elektronikeinheit
3
Entnahmehebel für Elektronikeinheit
4
Anschlussrahmen
5
Steckverbinder
6 Steckverbindereinheit
Handbuch Kommunikationsmodul UR20-4COM-IO-LINK
