Abb.6
BL RL
1 2 3
Abb.7
1
%
2
IF-01
X1
7717198 - v02 - 11032019
4.3.2

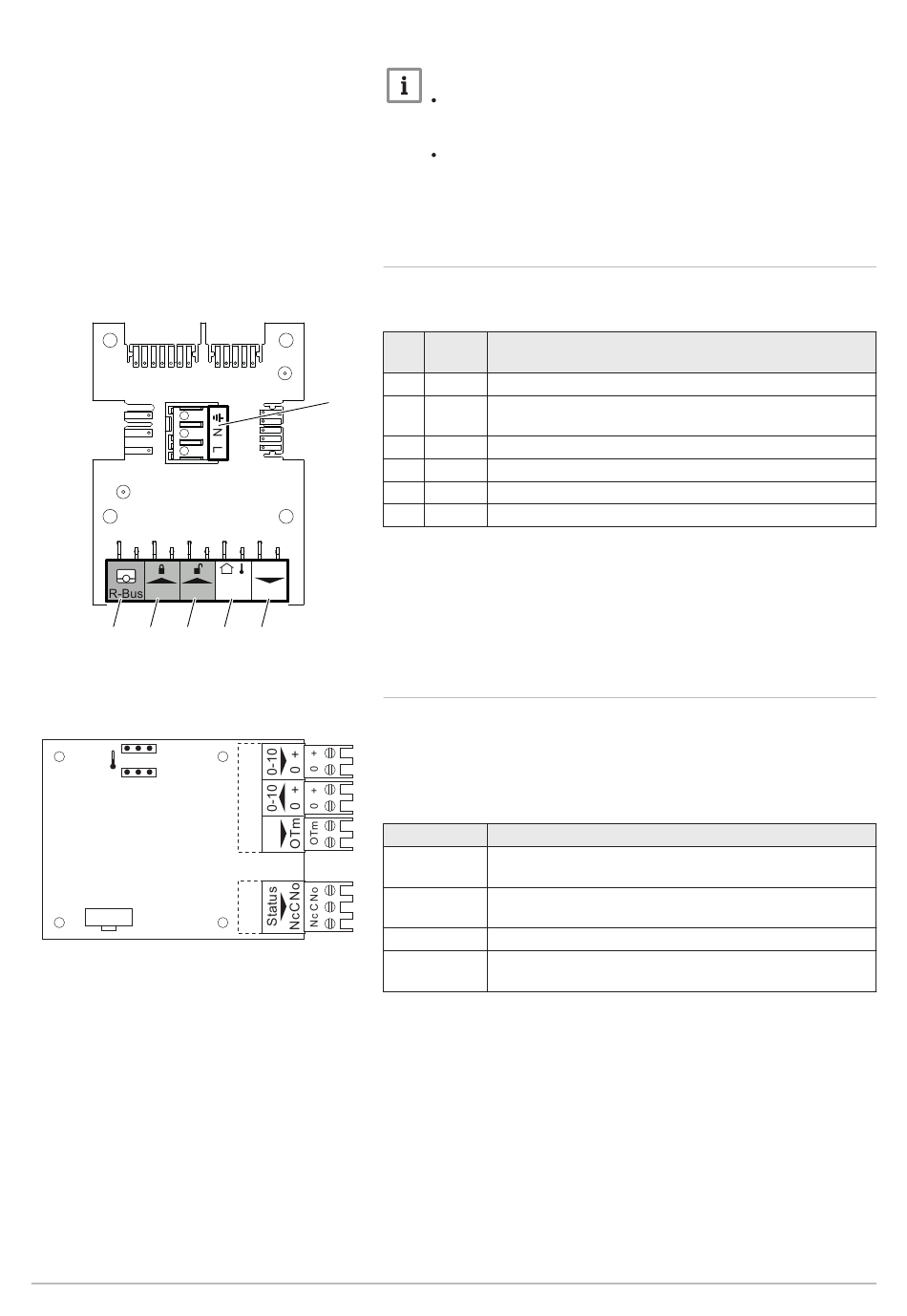

Die CB-09 Regelungsleiterplatte ermöglicht den Anschluss zusätzlicher
Eingänge gemäß folgender Tabelle:
6
PWM
Tout - +
4 5
MW-2000826-01
4.3.3
Die IF-01 Leiterplatte ist werkseitig installiert und ermöglicht den
Anschluss von zusätzlichen Eingängen, wie einem Fühler oder Schalter,
an das System.
Diese Leiterplatte regelt den Heizkessel mit dem 0-10V-Signal eines
externen Regelungssystems.
X5
X4
AD-0000054-01
Wichtig:
Die Leiterplatte SCB-02 für den Heizkessel wird beim Einbau
automatisch von der Automatik der Heizkesselsteuerung
erkannt.
Beim Entfernen dieser Leiterplatte zeigt der Heizkessel einen
Fehlercode an. Um diesen Fehler zu vermeiden, muss direkt
nach dem Entfernen dieser Leiterplatte eine automatische
Erkennung ausgeführt werden.

Beschreibung der CB-09 Regelungsleiterplatte

Pos. Stecker Beschreibung
Nr.
1 R-Bus Nicht verwendet
2 BL Frostschutz für den Heizkessel (bei geöffnetem Kontakt
aktiv)
3 RL Freigabe Schließer
4 Tout Nicht verwendet
5 PWM Steueranschluss modulierende Pumpe
6 X4 Leistungsanschluss modulierende Pumpe

Beschreibung der IF-01 Leiterplatte

Stecker Beschreibung
0-10 (Ein­ Das 0-10V-Signal entspricht einem Temperatur- oder
gang) Energiesolwert, je nach Position der Brücke
0-10 (Aus­ Ausgangssignal für den Betriebsmodus des Heizkessels
gang)
Status Kontaktausgang für Heizkessel-Fehlerbericht
OTm Kommunikationsverbindung mit der CU-GH-08 Leiterplat­
te
4 Produktbeschreibung
