Anschließen Eines Modulierenden Thermostaten; Anschluss Des Ein/Aus-Thermostats - REMEHA HMI T-control Bedienungsanleitung

Abb.24
6
230V
L
N
Abb.25 bis SCB-02
Tdhw Tflow Tout
Abb.26 bis SCB-02
Tdhw Tflow Tout
7717198 - v02 - 11032019
5
230V
Sensor
MW-2000833-02
0-10 0-10
R-Bus
-
+
OT
MW-2000919-01
0-10 0-10
R-Bus
-
+
Tk
MW-2000920-01

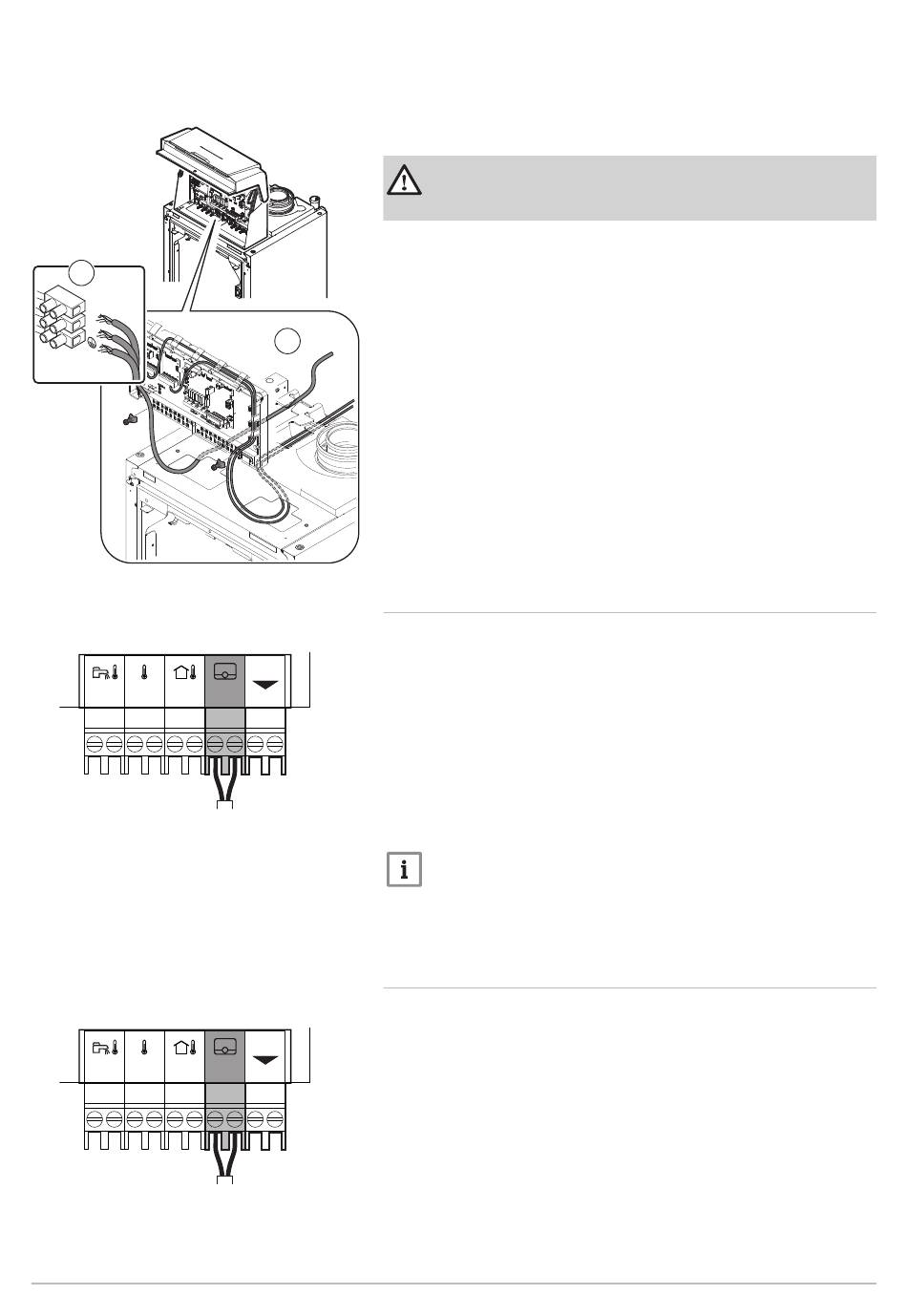

5. Sicherstellen, dass die Kabel richtig verlaufen und die Kabel mit
Zugenlastungen befestigen.
230 V 230 V Kreise (links)
Fühler Fühlerkreise (rechts)
Gefahr!
Die Fühlerkabel müssen getrennt von den 230 V führenden
Netzkabeln verlegt werden.
6. Das Netzkabel des Heizkessels anschließen.
5.3.5 Anschließen eines modulierenden Thermostaten
Der Heizkessel ist standardmäßig mit einem R-Bus-Anschluss
ausgestattet. Dieser Anschluss ist auch kompatibel mit OpenTherm. Dies
ermöglicht dem Benutzer den Anschluss von modulierenden OpenTherm-
Thermostaten (wie iSense Pro) oder R-Bus-Thermostaten (wie eTwist)
ohne dass weitere Änderungen am Gerät vorgenommen werden müssen.
Außerdem ist der Heizkessel für OpenTherm Smart Power geeignet.
1. Wenn ein Raumthermostat vorhanden ist: das Thermostat in einem
Referenzraum installieren.
2. Das zweiadrige Kabel des Thermostaten an die R-Bus-Klemmen der
Klemmleiste anschließen. Es spielt keine Rolle, welches Kabel an
welche Klemmleiste angeschlossen wird.
Wichtig:
Wenn die Warmwassertemperatur am OpenTherm Thermostat
eingestellt werden kann, liefert der Heizkessel Wasser mit dieser
Temperatur, ohne die am Heizkessel eingestellte
Maximaltemperatur zu überschreiten.
5.3.6

Anschluss des Ein/Aus-Thermostats

Der Heizkessel eignet sich für den Anschluss an einen Ein/Aus-
Raumthermostat (Tk) mit zwei Adern.
1. Den Thermostat in einem Referenzraum anbringen.
2. Das zweiadrige Kabel des Thermostats an die Klemmen R-Bus der
Klemmleiste anschließen. Es spielt keine Rolle, welches Kabel an
welche Klemmleiste angeschlossen wird.
MID _HMI T-control - Gas 120 ACE
5 Installation
21
