7 Inbetriebnahme

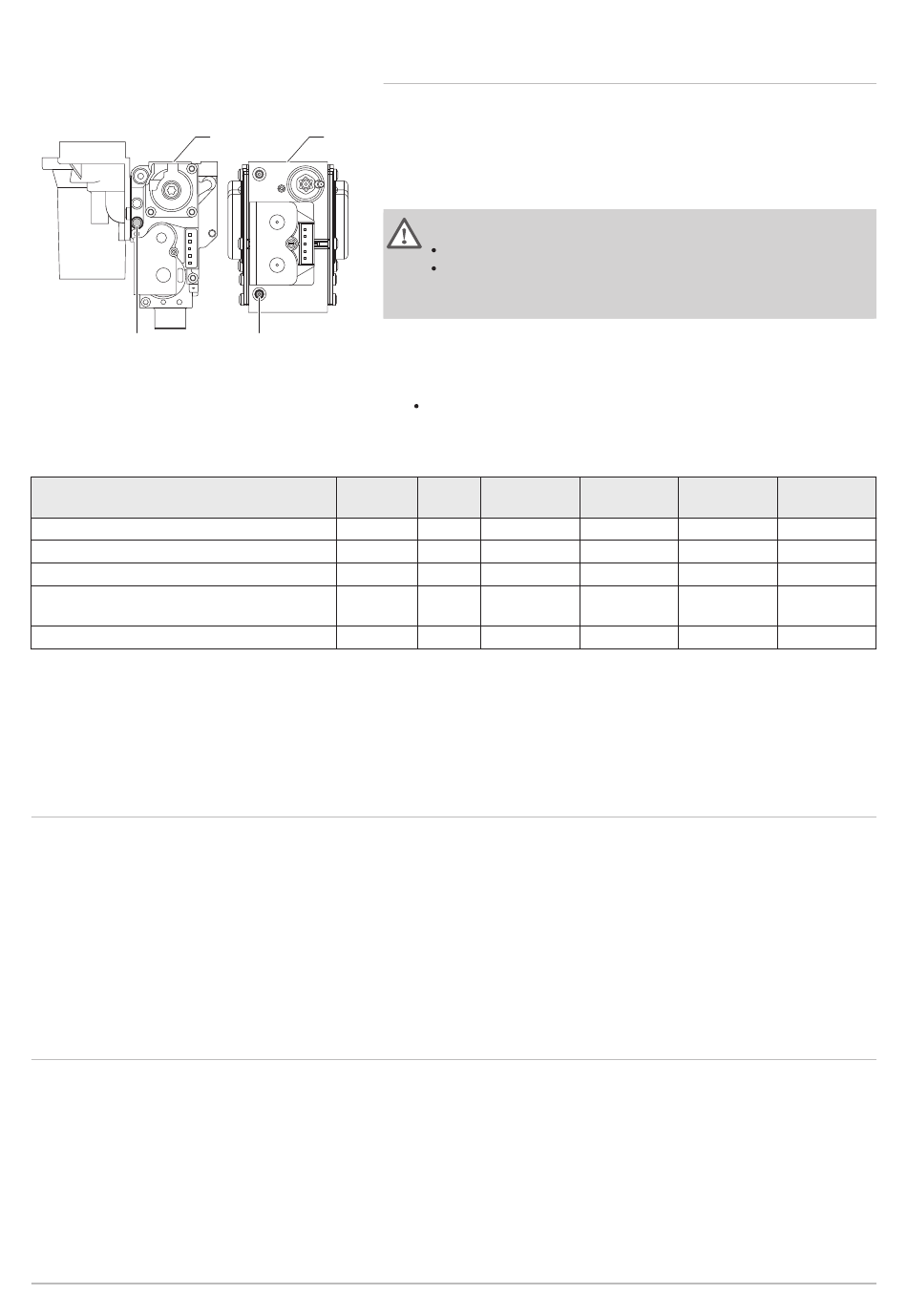

Abb.46
C
Tab.8
Gas 120 ACE
Gasanschlussdruck G20 (H-Gas)
Gasanschlussdruck G25 (L-Gas)
Gasanschlussdruck G25,3 (K-Gas)
G30/G31 Gasanschlussdruck (Butan/
Propan)
G31 Gasanschlussdruck (Propan)
7.4 Elektrische Anschlüsse überprüfen.
7.5 Hydraulikkreis überprüfen
32 MID _HMI T-control - Gas 120 ACE
7.3.1
1 2
C
AD-0000066-02
Min–Max
Min–Max
Min–Max
Min–Max
Min–Max

Druckeinstellung im Gaskreis

1 Gas 120 ACE - 45
Gas 120 ACE - 65
Gas 120 ACE - 90
2 Gas 120 ACE - 115
Warnung!
Sicherstellen, dass der Kessel spannungslos geschaltet ist.
Den Heizkessel nicht in Betrieb nehmen, wenn die
bereitgestellte Gasart nicht den für den Heizkessel
zugelassenen Gasarten entspricht.
1. Den Hauptgashahn öffnen.
2. Kesselvorderverkleidung entfernen.
3. Den Gasanschlussdruck an der Prüföffnung C an der Gasventileinheit
messen.
Der am Messpunkt C gemessene Gasdruck muss innerhalb der
genannten Einslassdruckgrenzwerte für das Gas liegen.
Gas 120
ACE - 45
mbar 17 - 25
mbar 20 - 30
mbar 20 - 30
mbar 37 - 50
mbar 37 - 50
4. Die Gasleitung entlüften, indem die Prüföffnung des Gasventliblocks
gelöst wird.
5. Den Druckstutzen wieder festziehen, wenn die Leitung vollständig
entlüftet wurde.
6. Alle Anschlüsse auf Gasdichtheit prüfen. Der maximal zulässige
Prüfdruck beträgt 60 mbar (0,006 MPa).
1. Das Vorhandensein des empfohlenen Leistungsschutzschalters
überprüfen.
2. Den elektrischen Anschluss an das Stromnetz überprüfen.
3. Den Anschluss der Fühler überprüfen.
4. Die Position der Fühler überprüfen. Den Abstand der Fühler zur
Stromversorgung sicherstellen.
5. Den Anschluss der Umwälzpumpe(n) überprüfen.
6. Den Anschluss der optionalen Ausrüstung überprüfen.
7. Die Länge der Kabel überprüfen, und dass sie sicher an den
Kabelklemmen fixiert sind.
1. Den Siphon kontrollieren, er muss vollständig mit Wasser gefüllt sein.
2. Hydraulische Dichtheit der Anschlüsse des Brenners prüfen.
3. Den Druck im Druckausdehnungsgefäß prüfen, bevor das System
befüllt wird.
Gas 120 Gas 120
ACE - 65 ACE - 90
17 - 25 17 - 25
20 - 30 20 - 30
20 - 30 20 - 30
37 - 50 37 - 50
37 - 50 37 - 50
7717198 - v02 - 11032019
Gas 120
ACE - 115
17 - 25
20 - 30
20 - 30
37 - 50
37 - 50
