Anschluss Eines 3-Wege-Ventils; Anschließen Einer Systempumpe Für Mischgruppe; Anschluss An Kontakt Status; Anschließen Eines Ausgangs 0-10 V - REMEHA HMI T-control Bedienungsanleitung

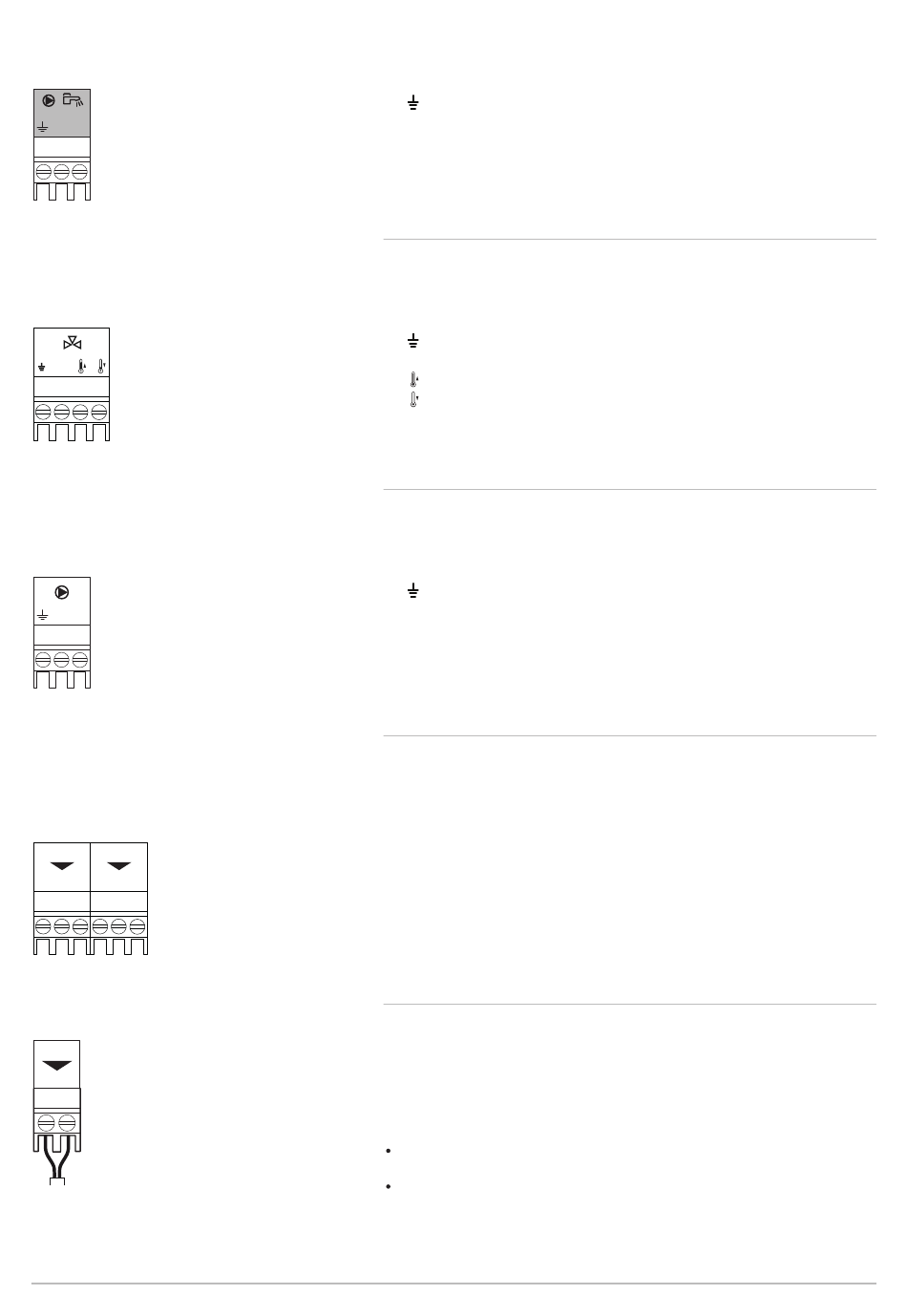

Abb.36 Trinkwasserpumpenanschluss
N L
Abb.37 3-Wege-Ventil-Anschluss
N
Abb.38 Pumpenstecker
N L
Abb.39 Statusmeldungen
Status A Status B
Nc Nc
C No C No
Abb.40 0–10 V Ausgangsklemme
0-10
-
+
7717198 - v02 - 11032019
Die Pumpe wie folgt anschließen:
Schutzleiter
N Nullleiter
L Phase
AD-4000123-01
5.3.17

Anschluss eines 3-Wege-Ventils

Anschließen eines 3-Wege-Ventils (230 VAC). Der Anschluss kann für
eine Heizkesselgruppe (Zone) genutzt werden.
Das 3-Wege-Ventil wie folgt anschließen:
Schutzleiter
N Nullleiter
Offen
Geschlossen
AD-4000015-02
5.3.18 Anschließen einer Systempumpe für Mischgruppe
Anschließen einer Systempumpe für Mischgruppe (Zone). Die maximale
Leistungsaufnahme ist 300 VA.
Die Pumpe wie folgt anschließen:
Schutzleiter
N Nullleiter
L Phase
AD-3001306-01
5.3.19

Anschluss an Kontakt Status

Die beiden potentialfreien Kontakte Status lassen sich nach Bedarf
konfigurieren. Abhängig von der Einstellung kann ein spezifischer Status
vom Heizkessel übertragen werden.
Ein Relais wie folgt anschließen:
Nc Öffner. Der Kontakt öffnet sich, eine Statusänderung erfolgt.
C Hauptkontakt.
No Schließer. Der Kontakt schließt sich, eine Statusänderung erfolgt.
Wählen Sie die gewünschte Statusmeldung (Einstellung) mit den
Parametern EP018 und EP019.
AD-3001312-01
5.3.20 Anschließen eines Ausgangs 0-10 V
An Kontakt 0 -10 kann eine modulierende PWM-Systempumpe
angeschlossen werden. Die Pumpenleistung wird durch das vom
Heizkessel kommende Signal moduliert. Je nach Marke und Typ kann die
Pumpe mit einem 0–10-V-Signal oder einem PWM-Signal angesteuert
werden.
Die Steuereinheit der Systempumpe an Steckverbinder 0-10 anschließen.
Die Auswahl des vom Heizkessel gesendeten Signaltyps erfolgt über
den Parameter EP029.
Die Auswahl des Signaltyps zur Ansteuerung der Pumpe erfolgt über
AD-3001305-01
den Parameter EP028.
MID _HMI T-control - Gas 120 ACE
5 Installation
25
