6

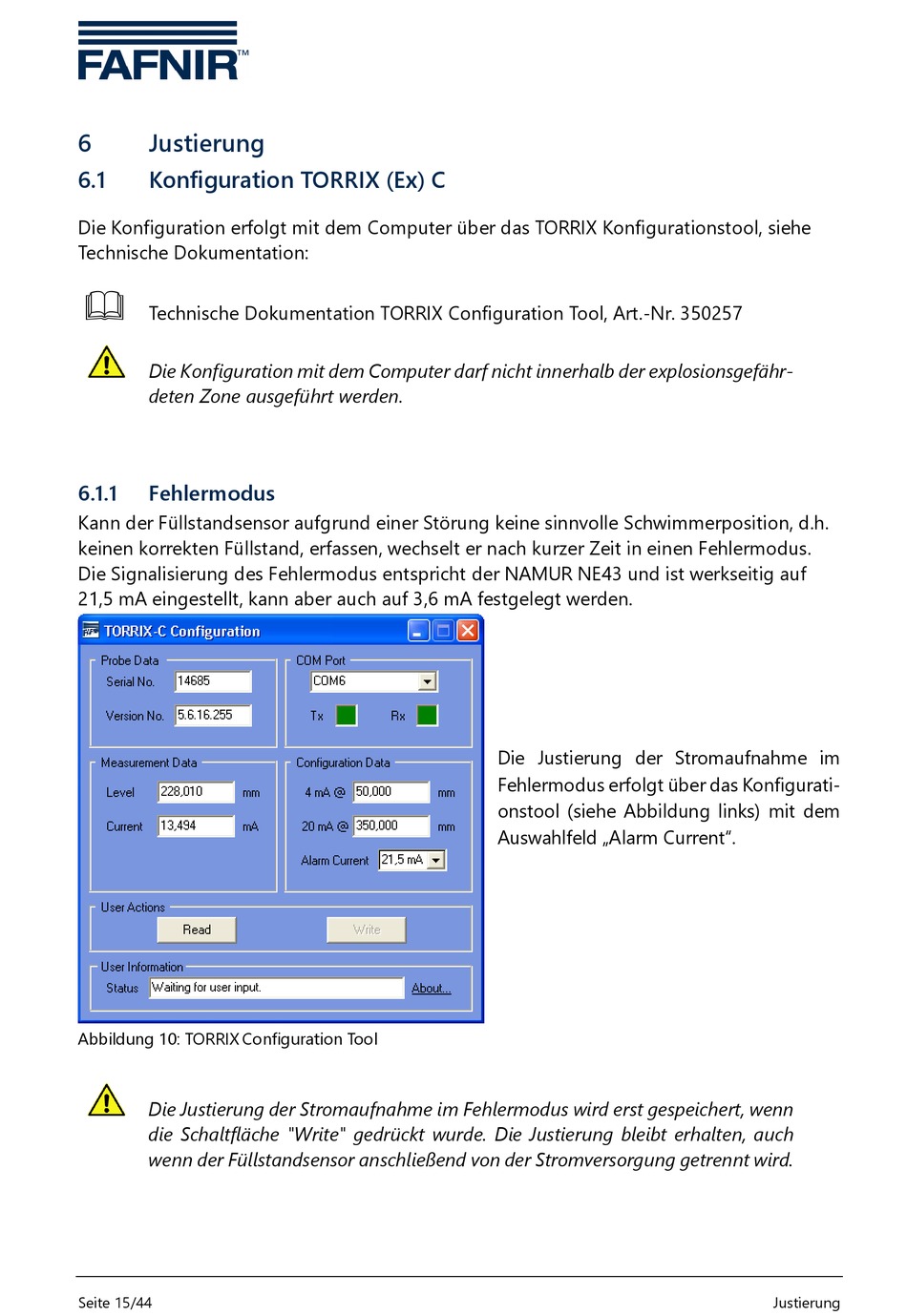

Justierung
6.1
Konfiguration TORRIX (Ex) C
Die Konfiguration erfolgt mit dem Computer über das TORRIX Konfigurationstool, siehe
Technische Dokumentation:
Technische Dokumentation TORRIX Configuration Tool, Art.-Nr. 350257
Die Konfiguration mit dem Computer darf nicht innerhalb der explosionsgefähr-
deten Zone ausgeführt werden.
6.1.1
Fehlermodus
Kann der Füllstandsensor aufgrund einer Störung keine sinnvolle Schwimmerposition, d.h.
keinen korrekten Füllstand, erfassen, wechselt er nach kurzer Zeit in einen Fehlermodus.
Die Signalisierung des Fehlermodus entspricht der NAMUR NE43 und ist werkseitig auf
21,5 mA eingestellt, kann aber auch auf 3,6 mA festgelegt werden.
Abbildung 10: TORRIX Configuration Tool
Die Justierung der Stromaufnahme im Fehlermodus wird erst gespeichert, wenn
die Schaltfläche "Write" gedrückt wurde. Die Justierung bleibt erhalten, auch
wenn der Füllstandsensor anschließend von der Stromversorgung getrennt wird.
Seite 15/44
Die Justierung der Stromaufnahme im
Fehlermodus erfolgt über das Konfigurati-
onstool (siehe Abbildung links) mit dem
Auswahlfeld „Alarm Current".
Justierung
