7

Bedienung

7.1

Bedien- und Anzeigeelemente

7.1.1 Optische Statusanzeigen
7.1.2 Bedienmöglichkeiten und Konfigurationstools
8023774/0000/2019-02-12 | SICK
Irrtümer und Änderungen vorbehalten
Ready
Light
Service
1
Link Act
2
Link Act
3
Link Act

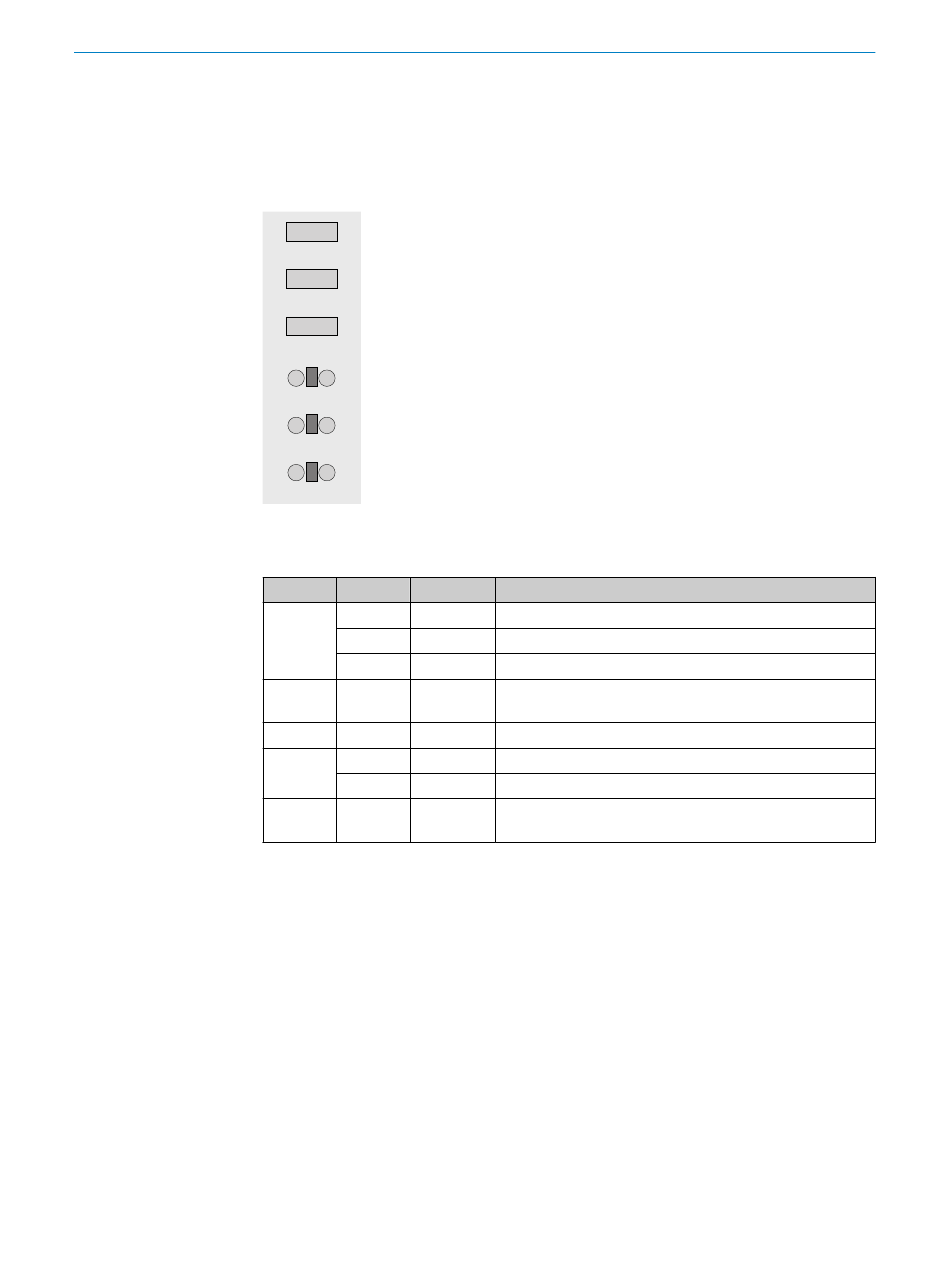

Abbildung 14: Anzeigeelemente auf der Anschlussblende (Seitenfläche)
Tabelle 15: Funktion der Statusanzeigen
Anzeige LED Farbe
Ready Leuchtet Grün
Leuchtet Rot
Aus –
Light Blinkt Grün
Service Leuchtet Rot
Link/Act Leuchtet Grün
1, 2, 3
Leuchtet Orange
Link/Act Blinkt Grün
1, 2, 3
Das Gerät kann über die Konfigurationssoftware SOPAS ET bedient und konfiguriert
werden. Dies beinhaltet auch die Diagnose im Fehlerfall und das Hochladen von Firm‐
ware-Updates auf das Gerät.
SOPAS ET ist zur Nutzung auf einem PC oder Laptop vorgesehen. Download im
■
Internet unter: www.sick.com/SOPAS_ET
SOPAS ET für ICD890 beinhaltet 3 unterschiedliche Bedienebenen (Benutzerlevel)
■
mit Lese- und Schreibzugriff.
1 Operator (keine Passworteingabe erforderlich): Alle Applikationsparameter,
Standard-Diagnose-Informationen und Logging-Features.
2 Service (erfordert Passworteingabe): Alle Applikationsparameter, erweiterte
Diagnose-Informationen und erweiterte Logging-Features.
3 Developer (erfordert Passworteingabe): Alle SICK R&D-Parameter.
Zugriff über Ethernet-Netzwerk.
■
Status
Gerät betriebsbereit
Hardware- oder Software-Fehler
Konfigurationsmodus
Lesebetrieb: Gerät hat die Beleuchtung ICI890 eingeschal‐
tet (abhängig vom Lesetakt)
Wartung des Geräts durch SICK erforderlich
Verbindung zum Ethernet (1 GBit/s) hergestellt
Verbindung zum Ethernet (100 MBit/s) hergestellt
Datenverkehr über Ethernet
