3.2
Produkteigenschaften
3.2.1
Geräteansicht
8023774/0000/2019-02-12 | SICK
Irrtümer und Änderungen vorbehalten
9
8
Ready
1
Light
FAN
LIGHT 1
ETHERNET
Service
Link
1
Act
2
Link
Act
7
2
CAN OUT
LIGHT 2
3
Link
Act
3
CAN IN
PWR OUT
PWR IN
6

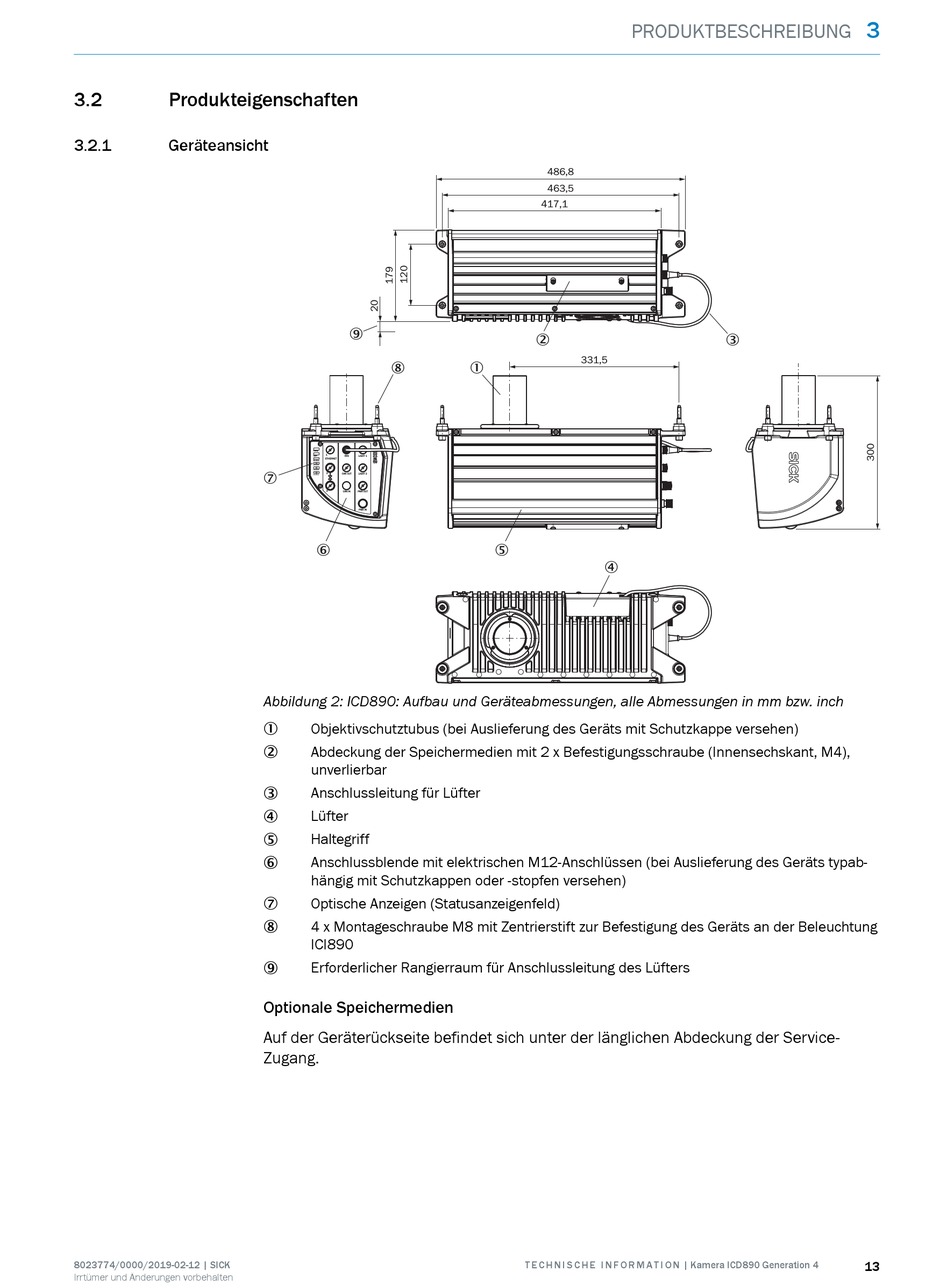

Abbildung 2: ICD890: Aufbau und Geräteabmessungen, alle Abmessungen in mm bzw. inch
Objektivschutztubus (bei Auslieferung des Geräts mit Schutzkappe versehen)
1
Abdeckung der Speichermedien mit 2 x Befestigungsschraube (Innensechskant, M4),
2
unverlierbar
Anschlussleitung für Lüfter
3
Lüfter
4
Haltegriff
5
Anschlussblende mit elektrischen M12-Anschlüssen (bei Auslieferung des Geräts typab‐
6
hängig mit Schutzkappen oder -stopfen versehen)
Optische Anzeigen (Statusanzeigenfeld)
7
4 x Montageschraube M8 mit Zentrierstift zur Befestigung des Geräts an der Beleuchtung
8
ICI890
Erforderlicher Rangierraum für Anschlussleitung des Lüfters
9
Optionale Speichermedien
Auf der Geräterückseite befindet sich unter der länglichen Abdeckung der Service-
Zugang.
PRODUKTBESCHREIBUNG
486,8
463,5
417,1
2
331,5
1
5
4
T E C H N I S C H E I N F O R M A T I O N | Kamera ICD890 Generation 4
3
3
