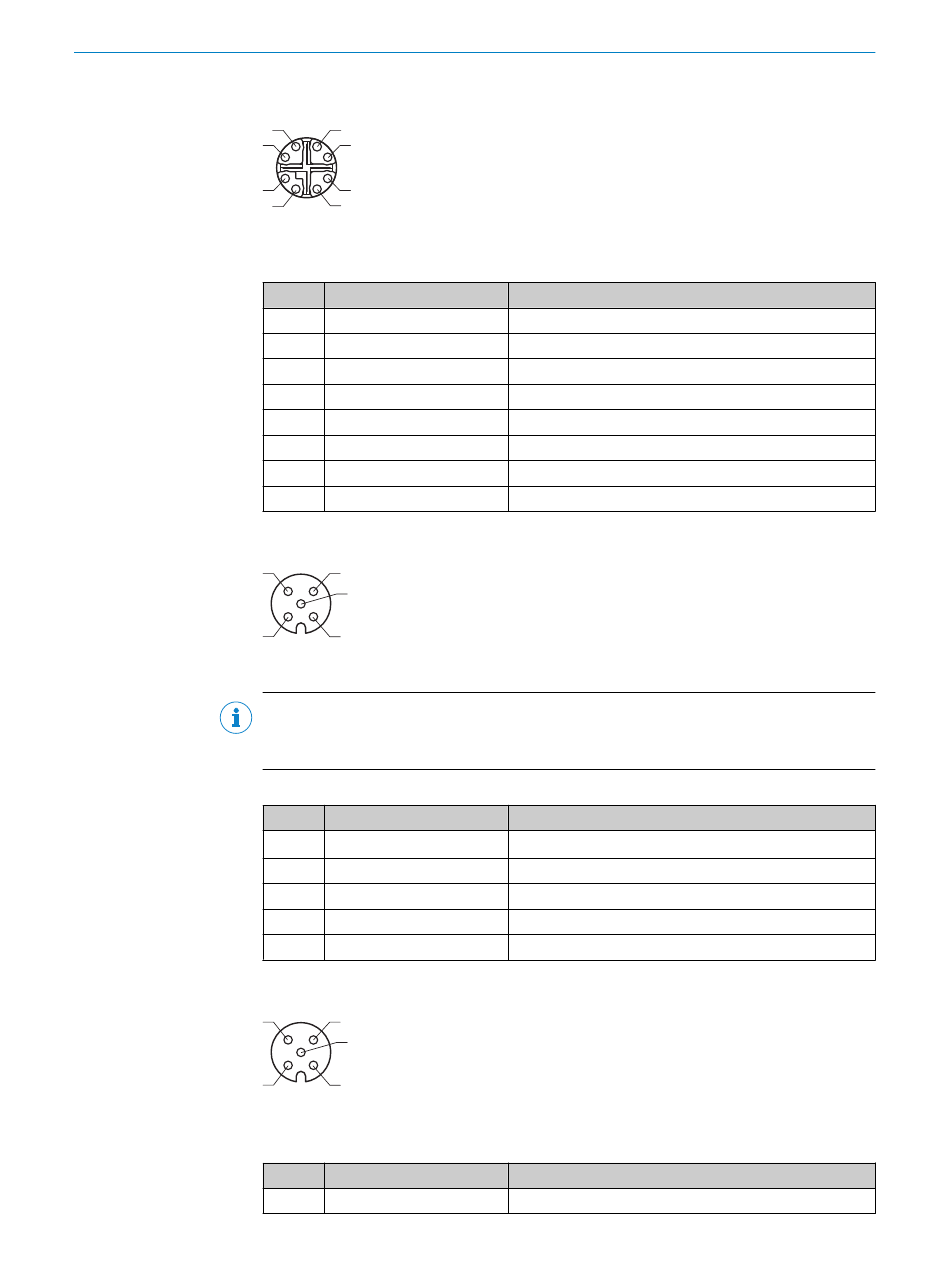

SICK ICD890 Generation 4 Technische Information Seite 22

6
ELEKTRISCHE INSTALLATION
22 T E C H N I S C H E I N F O R M A T I O N | Kamera ICD890 Generation 4
Anschlüsse "ETHERNET 1 ... 3"
4 5
3 6
2 7
1 8
Abbildung 6: Dose, M12, 8-polig, X-codiert
Tabelle 4: Pinbelegung der Anschlüsse "ETHERNET 1 ...3" (GBit)
Pin Signal
1 TRD0_P
2 TRD0_N
3 TRD1_P
4 TRD1_N
5 TRD3_P
6 TRD3_N
7 TRD2_N
8 TRD2_P
Anschluss "FAN"
3 4
5
2 1
Abbildung 7: Dose, M12, 5-polig, A-codiert
HINWEIS
Der Anschluss "FAN" dient ausschließlich der Spannungsversorgung und Reglung des
geräteeigenen Lüfters.
Tabelle 5: Pinbelegung des Anschlusses "FAN"
Pin Signal
1 U FAN
V OUT
2 Tacho FAN
3 N. c.
4 GND FAN
5 N. c.
Anschluss "CAN OUT"
3 4
5
2 1
Abbildung 8: Dose, M12, 5-polig, A-codiert
Tabelle 6: Pinbelegung des Anschlusses "CAN OUT"
Pin Signal
1 Shield
Funktion
Sender+/Empfänger+ 0
Sender–/Empfänger– 0
Sender+/Empfänger+ 1
Sender–/Empfänger– 1
Sender+/Empfänger+ 3
Sender–/Empfänger– 3
Sender–/Empfänger– 2
Sender+/Empfänger+ 2
Funktion
Versorgungsspannung Lüfter (12V)
Regler für Lüfter
–
Ground Lüfter
–
Funktion
Abschirmung
