SICK IDM141 Serie Kurzanleitung
Handheldscanner
Inhaltsverzeichnis
- 1 Erste Übersicht IDM BT Scanner
- 2 Einlegen des Akkus
- 3 Laden des Akkus
- 4 Nutzung von USB Bus Power
- 5 Funkverbindungsmodus
- 6 SPP-Slave-Verbindung Aufbauen
- 7 Scannen Außerhalb der Reichweite
- 8 Scannen IM Präsentationsmodus
- 9 Ruhezustand und Abschalten
- 10 DPM Funktionalität
- 11 Schnelleinstellung Verbindungsmodus
- 12 Schnelleinstellung Hostschnittstelle
- 13 Schnelleinstellung Tastaturlayout
- 14 Schnelleinstellung Betriebsmodus
- Diese Anleitung herunterladen
Inhaltsverzeichnis
Verwandte Anleitungen für SICK IDM141 Serie
Inhaltszusammenfassung für SICK IDM141 Serie

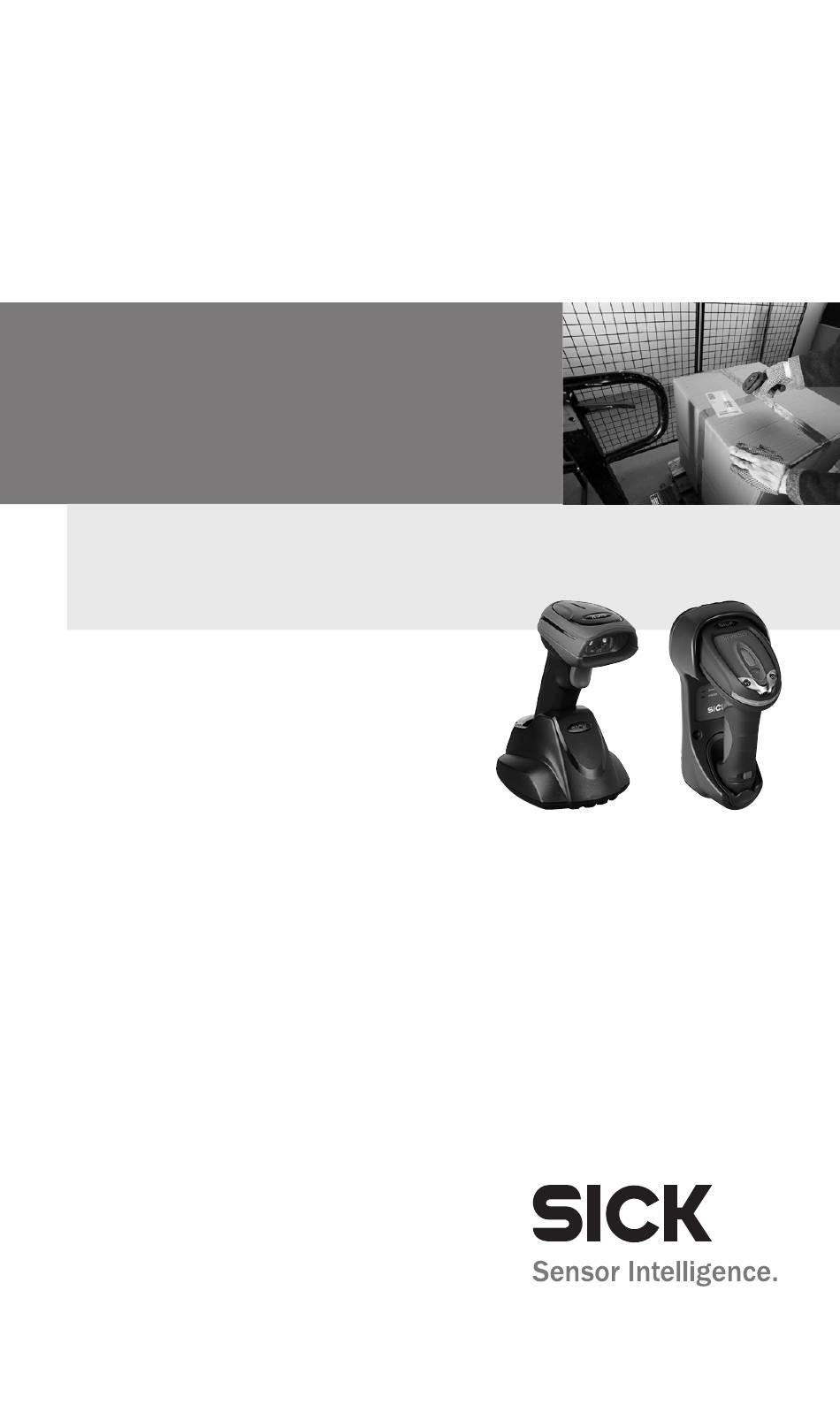

- Seite 1 QUICK START IDM Bluetooth Handheldscanner...
-
Seite 2: Erste Übersicht Idm Bt Scanner
Handheldscanner konfiguriert werden kann. Manchmal ist es außerdem notwendig die sogenannten Optionscodes am Ende der Kurzanleitung zu Scannen. Werkseinstellungen sind mit dem ◆- Symbol gekennzeichnet. An English version of this quick start guide is available on www.sick.com. 2. Erste Übersicht IDM BT Scanner IDM Bluetooth Scanner... -
Seite 3: Einlegen Des Akkus
3. Vorbereitung Einlegen des Akkus Stellen Sie sicher, dass die Kontakte des Akkus in Richtung der Ladekontakte im Akkufach zeigen. Schieben Sie den Akku in das Akkufach bis Sie ein Klickgeräusch hören. Bei korrektem Akkueinbau gibt der Scanner 4 Beeptöne von sich. -
Seite 4: Funkverbindungsmodus
4. Funkverbindungsmodus Die IDM Bluetooth-Scanner können für die Kommunikation mit Hostgeräten unterschiedliche Funkverbindungsmodi nutzen. Wenn kein Bluetooth-fähiges Hostgerät verfügbar ist, kann Scanner PAIR-Modus (Peer-to-Peer-Verbindung) oder im PICO-Modus (mehrere Verbindungen) mit der Basisstation kommunizieren. diese Weise können Bluetooth-Scanner ohne größeren Konfigurationsaufwand auch in Verbindung mit nicht Bluetooth-fähigen Geräte einsetzen. - Seite 5 Scannen Sie den gewünschten Schnittstellencode um die Installation zu vervollständigen. Die werkseitige Standardeinstellung der Basisstation ist USB HID. Falls USB COM gewünscht wird, muss zuerst der USB COM Port Treiber installiert werden (verfügbar auf www.sick.com). Alle Hostschnittstellen Konfigurationscodes finden Sie auf Seite 12 dieser Kurzanleitung.
- Seite 6 4.2 PICO-Modus Stellen Sie sicher, dass der Akku vollständig geladen ist und wählen Sie das gewünschte Schnittstellenkabel aus. Dann stecken Sie es in die Hostbuchse der Basis und in den Anschluss Ihres Hostsystems. PS/2 RS-232 Schalten Sie das Hostgerät ein. Versichern Sie sich, dass die Statusanzeige der Basis abwechselnd rot und grün aufleuchten (Verbindung getrennt).
- Seite 7 4.3 HID-Modus Stellen Sie sicher, dass der Akku vollständig geladen ist. Aktivieren Sie den Scanner und stellen Sie sicher, dass er sich im Funkbereich des Hosts befindet und die Statusanzeige des Scanners abwechselnd rot und grün blinkt (Verbindung getrennt). Sollte der Scanner nicht im Modus „Verbindung getrennt“...
- Seite 8 4.4 Master/Slave Modus SSP SSP-Master-Verbindung aufbauen Stellen Sie sicher, dass der Akku vollständig geladen ist. Wechseln Sie in den erweiterten Bluetooth-Einstellungen des Remotehostgeräts zum Ordner „Hardware“, um die MAC-Adresse anzuzeigen. Bereiten Sie dann einen Barcode mit 12 Zeichen (Code 128) für die MAC-Adresse des Remotehostgeräts vor, oder wechseln Sie zu Schritt 4, um eine MAC-Adresse durch Scannen von 12 Optionscodes einzugeben.
-
Seite 9: Spp-Slave-Verbindung Aufbauen
SPP-Slave-Verbindung aufbauen Stellen Sie sicher, dass der Akku vollständig geladen ist, und dass auf dem Remotehost ein virtueller COM-Port verfügbar ist, an den der Scanner angeschlossen werden kann. Ist dies nicht der Fall, wechseln Sie in den erweiterten Bluetooth-Einstellungen zum Ordner „Clientanwendungen“. Klicken Sie auf „Hinzufügen“, um einen weiteren Bluetooth-COM-Port hinzuzufügen. -
Seite 10: Scannen Außerhalb Der Reichweite
5. Scannen außerhalb der Reichweite Wenn eine Funkverbindung zwischen dem Scanner und dem Hostgerät besteht, überträgt der Scanner alle gescannten Daten unmittelbar nach dem Scanvorgang. Der Scanner ist so voreingestellt, dass das Scannen von Barcodedaten nicht möglich ist, wenn die Funkverbindung mit dem Hostgerät unterbrochen ist. - Seite 11 8. Batch-Scannen (Inventurmodus) Mit dieser Funktion kann der Scanner die Barcodedaten von bis zu 100.000 EAN-13-Barcodes speichern. Sie wird typischerweise für die Erfassung von Warenbeständen verwendet. Scannen Sie den Befehl „Batch-Scannen starten“. Alle gescannten Barcodedaten werden im Scanner gespeichert. Solange der Batch-Modus aktiviert ist, blinkt die Statusanzeige des Scanners grün.
-
Seite 12: Dpm Funktionalität
9. DPM Funktionalität Wenn DPM-Modell besitzen (IDMxxx-x2xx), können DPM-Code-Lesefunktion ein- oder ausschalten, indem Sie einen der folgenden Barcodebefehle scannen. DPM-Funktionalität aktivieren ◆ DPM-Funktionalität deaktivieren Um zu prüfen, ob die DPM-Funktion aktiviert ist, scannen Sie den folgenden Barcode. Wenn dieser Barcode gelesen werden kann, ist die DPM-Funktion aktiviert. -
Seite 13: Schnelleinstellung Verbindungsmodus
10. Schnelleinstellung Verbindungsmodus PAIR-Modus PICO-Modus Verbindung trennen SPP-Master-Modus SPP-Slave-Modus HID-Modus HID-Legacy-Modus HID-Modus mit PIN-Code 11. Schnelleinstellung Hostschnittstelle (Nur bei Kommunikation über Basisstation relevant) RS-232 seriell USB-HID, PS/2 (DOS/V) KBW Standardmodus ◆ Standardmodus PS/2 (DOS/V) Tastaturersatz USB-HID, Turbo Modus PS/2 (DOS/V) KBW Turbomodus USB Com Port Emulation 12. -
Seite 14: Schnelleinstellung Betriebsmodus
13. Systembefehle SYSLIST (Systeminfo) Paging M_DEFAULT (Grundeinstellungen) IDM Set Up Link Ruhezustand Benutzerstandard speichern F_DEFAULT (Werkseinstellungen) Abschalten Klonen Paging: Die Paging-Funktion erleichtert das Suchen gekoppelter Basisstationen bzw. gekoppelter Scanner. Um eine gekoppelte Basisstation zu suchen, scannen Sie den Befehl „Paging“. Um einen gekoppelten Scanner zu suchen, halten Sie die Paging-/Rücksetztaste der Basisstation nicht länger als 5 Sekunden gedrückt. - Seite 15 16. Anzeigen Scanner Beschreibung Verbindungsanzeige Signalton Funkverbindung Blinkt 1-mal blau alle 2,5 s Funkverbindung getrennt Blinkt 3-mal blau alle 2 s Bei Verbindungsaufbau Blinkt schnell blau Kurze Klicks Funkverbindung hergestellt Blinkt 1-mal blau alle 2,5 s 4 aufsteigende Signaltöne Funkverbindung getrennt Blinkt 3-mal blau alle 2 s 4 absteigende Signaltöne Datenübertragung...
