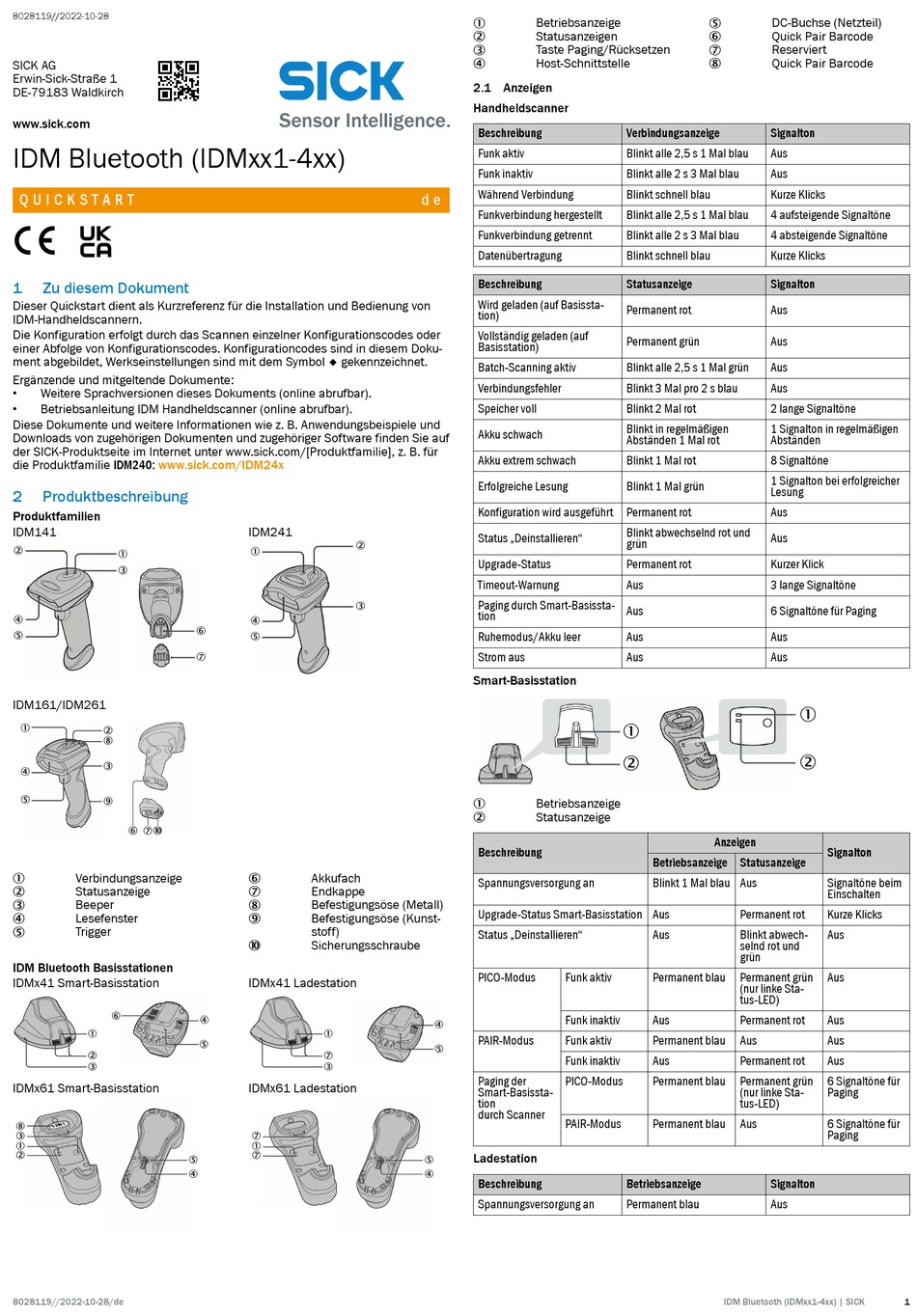

SICK IDM Bluetooth Schnellstartanleitung

8028119//2022-10-28
SICK AG
Erwin-Sick-Straße 1
DE-79183 Waldkirch
www.sick.com
IDM Bluetooth (IDMxx1-4xx)
Q U I C K S T A R T
1 Zu diesem Dokument
Dieser Quickstart dient als Kurzreferenz für die Installation und Bedienung von
IDM-Handheldscannern.
Die Konfiguration erfolgt durch das Scannen einzelner Konfigurationscodes oder
einer Abfolge von Konfigurationscodes. Konfigurationcodes sind in diesem Doku‐
ment abgebildet, Werkseinstellungen sind mit dem Symbol ◆ gekennzeichnet.
Ergänzende und mitgeltende Dokumente:
• Weitere Sprachversionen dieses Dokuments (online abrufbar).
• Betriebsanleitung IDM Handheldscanner (online abrufbar).
Diese Dokumente und weitere Informationen wie z. B. Anwendungsbeispiele und
Downloads von zugehörigen Dokumenten und zugehöriger Software finden Sie auf
der SICK-Produktseite im Internet unter www.sick.com/[Produktfamilie], z. B. für
die Produktfamilie IDM240: www.sick.com/IDM24x

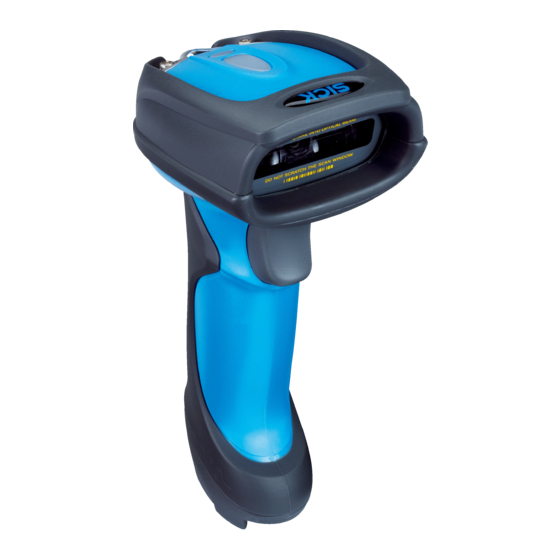

2 Produktbeschreibung
Produktfamilien
IDM141
2
1
3
4
5
IDM161/IDM261
1
2
8
3
4
5
9
6 7 ß
Verbindungsanzeige
1
Statusanzeige
2
Beeper
3
Lesefenster
4
Trigger
5
IDM Bluetooth Basisstationen
IDMx41 Smart-Basisstation
6
1
2
3
IDMx61 Smart-Basisstation
8
3
1
2
8028119//2022-10-28/de
IDM241
2
1
3
4
6
5
7
Akkufach
6
Endkappe
7
Befestigungsöse (Metall)
8
Befestigungsöse (Kunst‐
9
stoff)
Sicherungsschraube
ß
IDMx41 Ladestation
4
1
5
7
3
IDMx61 Ladestation
7
1
7
5
4
Betriebsanzeige
1
Statusanzeigen
2
Taste Paging/Rücksetzen
3
Host-Schnittstelle
4
2.1 Anzeigen
Handheldscanner
Beschreibung
Funk aktiv
Funk inaktiv
Während Verbindung
d e
Funkverbindung hergestellt
Funkverbindung getrennt
Datenübertragung
Beschreibung
Wird geladen (auf Basissta‐
tion)
Vollständig geladen (auf
Basisstation)
Batch-Scanning aktiv
Verbindungsfehler
Speicher voll
Akku schwach
Akku extrem schwach
Erfolgreiche Lesung
Konfiguration wird ausgeführt
Status „Deinstallieren"
Upgrade-Status
Timeout-Warnung
Paging durch Smart-Basissta‐
tion
Ruhemodus/Akku leer
Strom aus
Smart-Basisstation
Betriebsanzeige
1
Statusanzeige
2
Beschreibung
Spannungsversorgung an
Upgrade-Status Smart-Basisstation Aus
Status „Deinstallieren"
PICO-Modus Funk aktiv
Funk inaktiv
4
PAIR-Modus Funk aktiv
5
Funk inaktiv
Paging der PICO-Modus
Smart-Basissta‐
tion
durch Scanner
PAIR-Modus
Ladestation
5
4
Beschreibung
Spannungsversorgung an
DC-Buchse (Netzteil)
5
Quick Pair Barcode
6
Reserviert
7
Quick Pair Barcode
8
Verbindungsanzeige Signalton
Blinkt alle 2,5 s 1 Mal blau Aus
Blinkt alle 2 s 3 Mal blau Aus
Blinkt schnell blau Kurze Klicks
Blinkt alle 2,5 s 1 Mal blau 4 aufsteigende Signaltöne
Blinkt alle 2 s 3 Mal blau 4 absteigende Signaltöne
Blinkt schnell blau Kurze Klicks
Statusanzeige Signalton
Permanent rot Aus
Permanent grün Aus
Blinkt alle 2,5 s 1 Mal grün Aus
Blinkt 3 Mal pro 2 s blau Aus
Blinkt 2 Mal rot 2 lange Signaltöne
Blinkt in regelmäßigen 1 Signalton in regelmäßigen
Abständen 1 Mal rot Abständen
Blinkt 1 Mal rot 8 Signaltöne
1 Signalton bei erfolgreicher
Blinkt 1 Mal grün
Lesung
Permanent rot Aus
Blinkt abwechselnd rot und
Aus
grün
Permanent rot Kurzer Klick
Aus 3 lange Signaltöne
Aus 6 Signaltöne für Paging
Aus Aus
Aus Aus
1
2
Anzeigen
Betriebsanzeige Statusanzeige
Blinkt 1 Mal blau Aus
Permanent rot
Aus Blinkt abwech‐
selnd rot und
grün
Permanent blau Permanent grün
(nur linke Sta‐
tus-LED)
Aus Permanent rot
Permanent blau Aus
Aus Permanent rot
Permanent blau Permanent grün
(nur linke Sta‐
tus-LED)
Permanent blau Aus
Betriebsanzeige Signalton
Permanent blau Aus
IDM Bluetooth (IDMxx1-4xx) | SICK
1
2
Signalton
Signaltöne beim
Einschalten
Kurze Klicks
Aus
Aus
Aus
Aus
Aus
6 Signaltöne für
Paging
6 Signaltöne für
Paging
1
