Pin Signal
2 CAN U
1)
V OUT
3 CAN GND
4 CAN_H
5 CAN_L
1) Art und Höhe der Versorgungsspannung
getrennt geführt zur Versorgungsspannung des Geräts

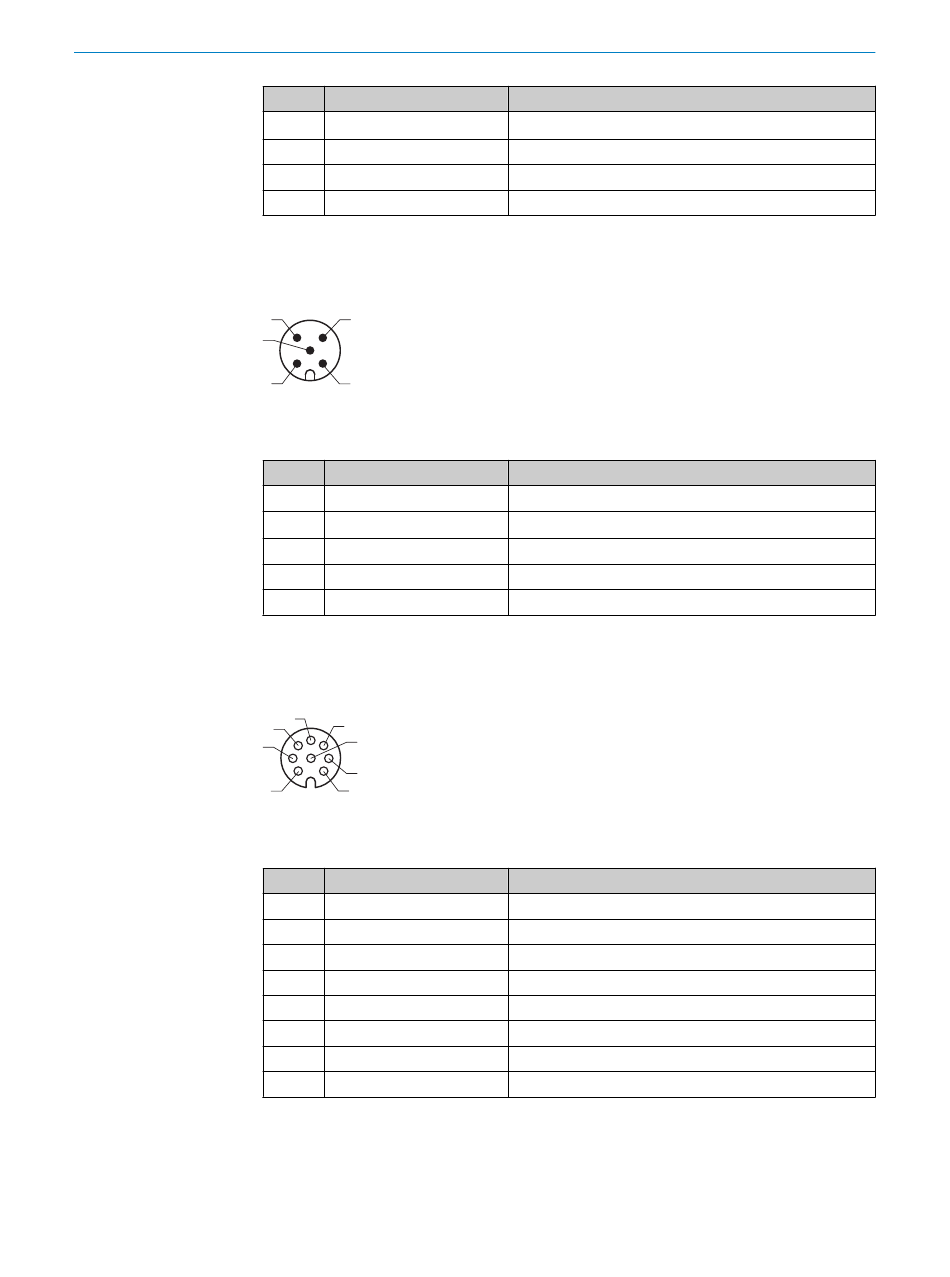

Anschluss "CAN IN"
4 3
5
1 2
Abbildung 9: Stecker, M12, 5-polig, A-codiert
Tabelle 7: Pinbelegung des Anschlusses "CAN IN"
Pin Signal
1 Shield
2 CAN U
1)
V IN
3 CAN GND
4 CAN_H
5 CAN_L
1) Art und Höhe der Versorgungsspannung
getrennt geführt zur Versorgungsspannung des Geräts
Anschluss "LIGHT 1"
5
6
4
8
3
7
2 1
Abbildung 10: Dose, M12, 8-polig, A-codiert
Tabelle 8: Pinbelegung des Anschlusses "LIGHT 1"
Pin Signal
1 N.c.
2 LAMP_ON+ (Q1)
3 N.c.
4 N.c.
5 RD+/TD+ (RS-485)
6 RD–/TD– (RS-485)
7 GND
8 N.c.
ELEKTRISCHE INSTALLATION
Funktion
Versorgungsspannung, Ausgangsstrom max. 4 A
Ground (Masse)
CAN-Bus High (IN/OUT)
CAN-Bus Low (IN/OUT)
siehe „Mechanik/Elektrik", Seite
Funktion
Abschirmung
Versorgungsspannung, Eingangsstrom max. 4 A
Ground (Masse)
CAN-Bus High (IN/OUT)
CAN-Bus Low (IN/OUT)
siehe „Mechanik/Elektrik", Seite
Funktion
–
Trigger-Signal für Beleuchtung 1
–
–
Sender+/Empfänger+
Sender–/Empfänger–
Ground
–
T E C H N I S C H E I N F O R M A T I O N | Kamera ICD890 Generation 4
6
35, Spannung wird parallel
35, Spannung wird parallel
