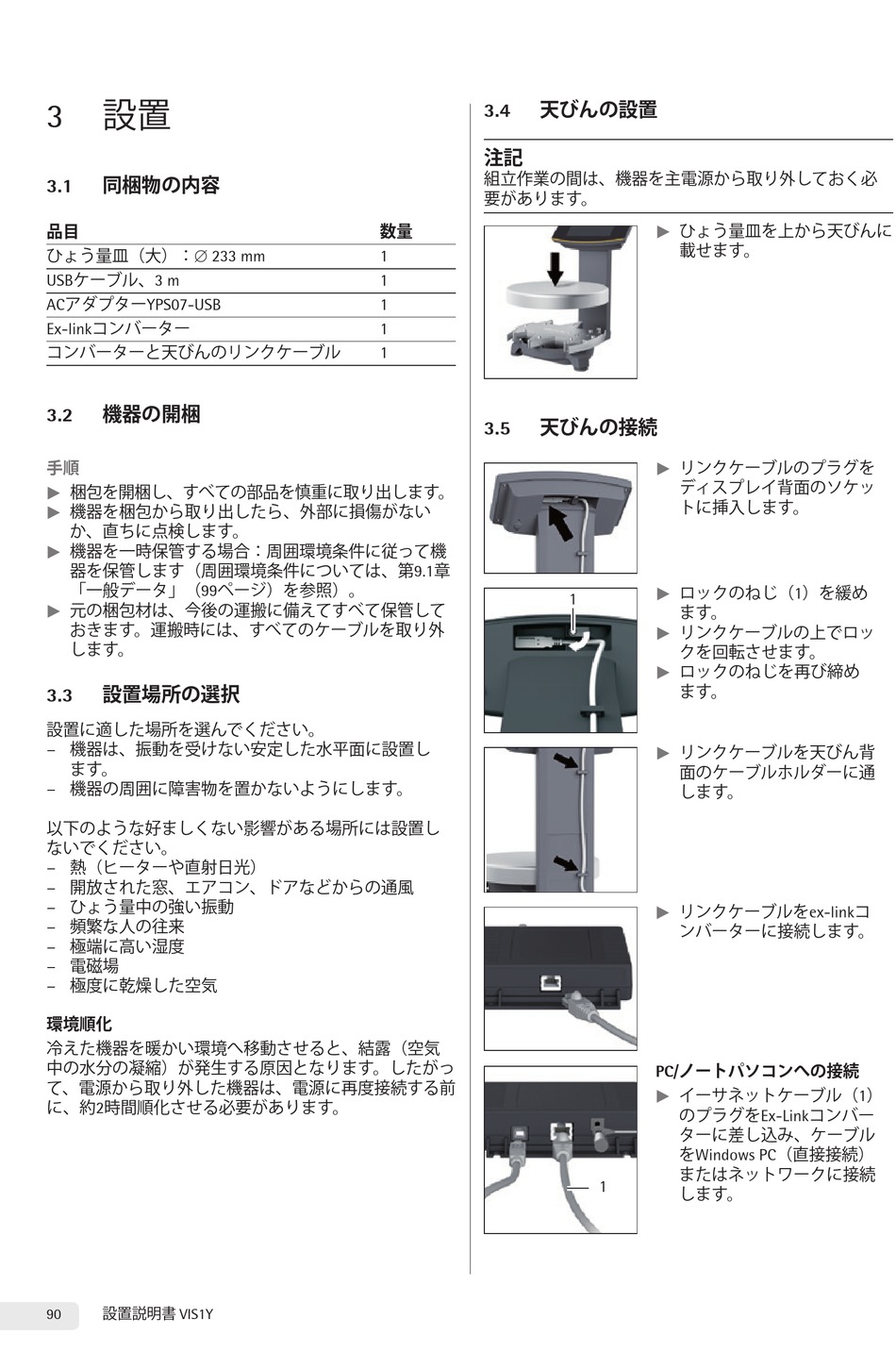

設置
3
同梱物の内容
3.1
品目
ひょう量皿（大）：d 233 mm
USBケーブル、3 m
ACアダプターYPS07-USB
Ex-linkコンバーター
コンバーターと天びんのリンクケーブル
機器の開梱
3.2
手順
梱包を開梱し、すべての部品を慎重に取り出します。
t
機器を梱包から取り出したら、外部に損傷がない
t
か、直ちに点検します。
機器を一時保管する場合：周囲環境条件に従って機
t
器を保管します（周囲環境条件については、第9.1章
「一般データ」（99ページ）を参照）。
元の梱包材は、今後の運搬に備えてすべて保管して
t
おきます。運搬時には、すべてのケーブルを取り外
します。
設置場所の選択
3.3
設置に適した場所を選んでください。
− 機器は、振動を受けない安定した水平面に設置し
ます。
− 機器の周囲に障害物を置かないようにします。
以下のような好ましくない影響がある場所には設置し
ないでください。
− 熱（ヒーターや直射日光）
− 開放された窓、エアコン、ドアなどからの通風
− ひょう量中の強い振動
− 頻繁な人の往来
− 極端に高い湿度
− 電磁場
− 極度に乾燥した空気
環境順化
冷えた機器を暖かい環境へ移動させると、結露（空気
中の水分の凝縮）が発生する原因となります。したがっ
て、電源から取り外した機器は、電源に再度接続する前
に、約2時間順化させる必要があります。
設置説明書 VIS1Y
90
天びんの設置
3.4
注記
組立作業の間は、機器を主電源から取り外しておく必
要があります。
数量
1
1
1
1
1
天びんの接続
3.5
ひょう量皿を上から天びんに
t
載せます。
リンクケーブルのプラグを
t
ディスプレイ背面のソケッ
トに挿入します。
ロックのねじ（1）を緩め
t
1
ます。
リンクケーブルの上でロッ
t
クを回転させます。
ロックのねじを再び締め
t
ます。
リンクケーブルを天びん背
t
面のケーブルホルダーに通
します。
リンクケーブルをex-linkコ
t
ンバーターに接続します。
PC/ノートパソコンへの接続
イーサネットケーブル（1）
t
のプラグをEx-Linkコンバー
ターに差し込み、ケーブル
をWindows PC（直接接続）
またはネットワークに接続
1
します。
