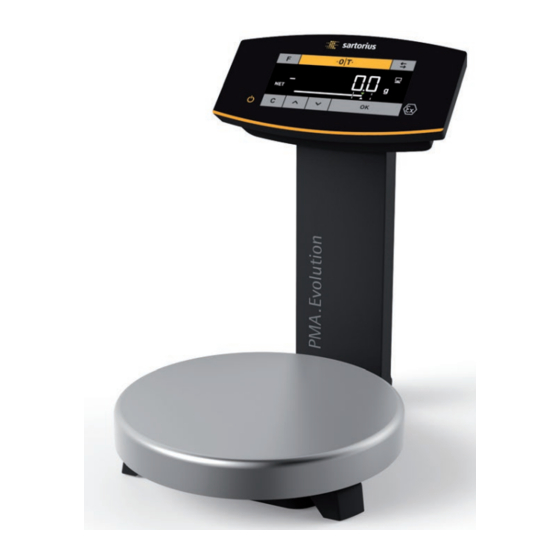

Sartorius PMA.Evolution Betriebsanleitung
Farbmischwaage
Vorschau ausblenden
Andere Handbücher für PMA.Evolution:
- Installationsanleitung (90 Seiten) ,
- Bedienungsanleitung (53 Seiten) ,
- Installationsanleitung (65 Seiten)
Verwandte Anleitungen für Sartorius PMA.Evolution
Inhaltszusammenfassung für Sartorius PMA.Evolution
- Seite 1 Betriebsanleitung PMA.Evolution | PMA.HD EVO1S1 | SPO1S1 Farbmischwaage 98648-020-39...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt 7 Pflege und Wartung 1 Über dieses Dokument ........ -
Seite 4: Über Dieses Dokument
Texte, die dieser Markierung folgen, beschreiben Tätigkeiten, die in der vorgege- benen Reihenfolge auszuführen sind. Texte, die dieser Markierung folgen, beschreiben das Ergebnis einer Tätigkeit. 1.3 Benutzerhinweise Die Abbildungen in dieser Anleitung basieren auf dem Modell PMA.Evolution (EVO1S1). Betriebsanleitung EVO1S1 | SPO1S1... -
Seite 5: Sicherheit
Die Waage nur betreiben, wenn dessen Gehäuse und das Netzgerät einschließlich aller Anschlüsse unbeschädigt sind. Beschädigtes Gerät sofort durch Ziehen des Netzgerätes spannungslos schalten. Die Waage und dessen Netzgerät sowie das von Sartorius gelieferte Zubehör nicht extremen Temperaturen, aggressiven chemischen Dämpfen, Feuchtigkeit, Stößen, Vibrationen und starken elektromagnetischen Feldern aussetzen. Einsatzbedingungen gemäß... -
Seite 6: Bestimmungsgemäße Verwendung
Sicherheit Warnung zur Installation und bei der Bedienung des Gerätes Kabel so verlegen, dass sie keine Stolpergefahr darstellen. Beschädigungsgefahr der Waage! Verschließen Sie nie die Farbdose mit einem Hammer, solange diese auf der Waag- schale steht. Stellen Sie die Farbdose zum Verschließen auf einen festen stabilen Untergrund. Beachten Sie weitere Warn- und Gefahrenhinweise in den nachfolgenden Kapiteln. -
Seite 7: Geräteübersicht
Geräteübersicht 3 Geräteübersicht 3.1 Vorderansicht Pos. Bezeichnung Bedien- und Anzeigeelemente (siehe auch Kapitel 3.3, Seite 9) Stativ Waagschale Betriebsanleitung EVO1S1 | SPO1S1... -
Seite 8: Rückansicht
Geräteübersicht 3.2 Rückansicht Pos. Bezeichnung USB-Buchse Kabelhalter Stativ Netzgerät mit länderspezifischem Netzadapter (optional) Stellfüße Fußschrauben (nur bei Modell PMA.HD) Nivellierung (nur bei Modell PMA.HD) USB-Verbindungskabel Diebstahlsicherung Betriebsanleitung EVO1S1 | SPO1S1... -
Seite 9: Bedien- Und Anzeigeelemente Im Display
Geräteübersicht 3.3 Bedien- und Anzeigeelemente im Display Geräteschaden durch spitze oder scharfkantige Gegenstände (z. B. Kugelschreiber)! − Bedienen Sie den Touchscreen ausschließlich durch leichtes Antippen mit den Fingerspitzen. Taste Funktion Faktortaste bei Lackmischapplikationen Nullstellen / Tarieren & Wechseltaste: Wechsel der Nachkommastellen und / oder Einheit Abhängig von der Menüeinstellung Ein / Standby Clear-Taste / Anzeige Korrekturfaktor bei Lackmischapplikationen... - Seite 10 Geräteübersicht Pos. Funktion Aktivierte Funktion in der Menüliste (siehe Kapitel 3.4, Seite 11) Maximaler Wägebereich Mindestlast Min (nur bei geeichten Modellen) Eichwerte (nur bei geeichten Modellen) Ablesbarkeit der Waage (Ziffernschritt d) Gewichtseinheit und Stillstandindikator Kommunikation mit dem PC „LOCK“-Funktion aktiveren / aktiviert Busy-Symbol: zeigt einen laufenden Prozess an (interne Bearbeitung) Toleranzbereichsüberschreitung Zielwert für Bargraph...
-
Seite 11: Menüliste
Geräteübersicht 3.4 Menüliste Die »o« in der Spalte Aktiv zeigt die aktivierte Funktion in dem jeweiligen Menü an. Ebene1 Ebene 2 Ebene 3 Aktiv Ebene 4 Funktion CODE SETUP | - - - - Waage | - - - UMGEB. Aufstellort 1.1.1 |- - - -... - Seite 12 Geräteübersicht Ebene1 Ebene 2 Ebene 3 Aktiv Ebene 4 Funktion CODE | - - - REC.MOD. Rekalkulation 1.3.4 (SETUP) |- - - - Kummulativ 1.3.4.1 KUMUL. |- - - - Einzel 1.3.4.2 EINZEL dienst | - - - men.res. Menü-Reset 1.9.1 |- - - - Default Menü...
- Seite 13 Geräteübersicht Ebene1 Ebene 2 Ebene 3 Aktiv Ebene 4 Funktion CODE (GErAET) interf. | - - - PROT. Datenprotokoll 2.2.1 |- - - - SBI-Protokoll 2.2.1.1 |- - - - XBPI-Protokoll 2.2.1.2 xBPI | - - - baud Baudrate 2.2.2 |- - - - 600 Baud 2.2.2.3...
- Seite 14 Geräteübersicht Ebene1 Ebene 2 Ebene 3 Aktiv Ebene 4 Funktion CODE INPUT | - - - - Passwort 4.1. PASSWt. | - - - Ändern / Eingabe des Passwortes 4.1.1 pw neu Information INFO | - - - - Versionsnummer (Firmware) VERs.nr.
-
Seite 15: Installation
Seite 27. Bewahren Sie alle Teile der Originalverpackung für einen eventuellen Rücktrans- port auf. Lassen Sie beim Versand keine Kabel stecken! Zum Lieferumfang gehören folgende Teile: Modell PMA.Evolution PMA.HD – Waagschale groß: d 233 mm – Waagschale klein: d 180 mm USB-Verbindungskabel Netzgerät mit länderspezifischem Netzadapter... -
Seite 16: Waage Montieren
Installation 4.3 Waage montieren Waagschale einsetzen Setzen Sie die Waagschale von oben auf die Waage auf. 4.4 Spannungsversorgung Die Spannungsversorgung der Waage erfolgt in der Regel über den USB-Anschluss ihres PCs, der auch die Daten für die Waage liefert. Sollte dieser USB-Anschluss nicht verfügbar sein, kann die Spannungsversorgung durch das Netzgerät YPS06-USB (siehe Kapitel „12 Zubehör“, Seite 33) erfolgen, das mit verschiedenen länderspezi- fischen Netzadaptern geliefert wird. -
Seite 17: Waage Anschließen
Entriegeln (1) Sie den Netzadapter und ziehen (2) Sie ihn ab. Netzanschluss / Schutzmaßnahmen − Nur Originalnetzgeräte von Sartorius verwenden. Die Schutzart des Netzgerätes entspricht IP40 gemäß EN60529 / IEC60529. − Der aufgedruckte Spannungswert muss mit der örtlichen Spannung übereinstim- men. -
Seite 18: Diebstahlsicherung
Inbetriebnahme USB-Verbindungskabel verlegen Verlegen Sie das USB-Verbindungskabel durch die Kabelhalter auf der Rückseite der Waage. Anschluss an Spannungsversorgung Stecken Sie das USB-Verbindungskabel in eine USB-Buchse (z. B. Personalcompu- ter, Laptop). Anschluss an Netzgerät (Option) Stecken Sie das USB-Verbindungskabel in das Netzgerät YPS06-USB. Stecken Sie das Netzgerät in eine Steckdose (Netzspannung). -
Seite 19: Bedienung
Bedienung 6 Bedienung 6.1 Gerät einschalten / ausschalten Einschalten Drücken Sie kurz die Taste j (Ein / Standby). Es erfolgt ein automatischer Selbstest. Dieser endet mit der Anzeige 0,0 g Wird ein anderer Wert angezeigt: Stellen Sie die Waage über die Taste 0auf Null. -
Seite 20: Wägen
Bedienung Bestätigen Sie das angezeigte Justiergewicht mit der Taste !. Es erscheint Cal.Ext. auf dem Display und das negative Justiergewicht. Stellen Sie das Justiergewicht mittig auf die Waagschale. Die Justierung wird durchgeführt. Die Justierung ist abgeschlossen wenn in der Anzeige Cal.Don angezeigt wird. Nehmen Sie das Justiergewicht von der Waagschale. -
Seite 21: Applikationen
Bedienung Beschädigungsgefahr der Waage! Verschließen Sie nie die Farbdose mit einem Hammer, solange diese auf der Waag- schale steht. Stellen Sie die Farbdose zum Verschließen auf einen festen stabilen Untergrund und verschließen Sie die Farbdose. 6.6 Applikationen 6.6.1 Faktorverrechnung Die Faktorverrechnung ermöglicht die Einwaage einer kleineren oder größeren Menge eines Farbgrundrezeptes (z. -
Seite 22: Wägen Mit Funktion Rekalkulation
Bedienung 6.6.2 Wägen mit Funktion Rekalkulation Eine Farbkomponente einer vorgegebenen Rezeptur (z. B. bei 4 Komponenten) wurde überdosiert. Alle zuvor eingegebenen Werte wurden genau dosiert und jeweils mit der MEM-Taste ! gespeichert. Drücken Sie die Taste P, um das Rekalkulationsprogramm zu starten. »C«... -
Seite 23: Menüeinstellung
Bedienung Füllen Sie 2,0 g der zweiten Farbkomponente nach bis die Anzeige »0.0 g« anzeigt bzw. der Bargraph unterhalb des grünen Pfeils zum stehen kommt. Auf dem Display erscheint »STO 02«, der zweite (korrigierte) Wert wird gespei- STO 02 chert. Es erfolgt ein automatischer Rücksprung in das Rezepturprogramm. -
Seite 24: Spracheinstellung
Bedienung 6.7.2.2 Spracheinstellung Ebene1 Ebene 2 O drücken, SPRACH. wählen SPRACH. ! drücken o Deutsch O / P drücken, Sprache auswählen Englisch ! drücken, »o« erscheint, UK/US Französisch die gewünschte Einstellung erfolgt. Italienisch § mehrmals drücken um das Menü zu verlassen usw. -
Seite 25: Lock"-Funktion Aktivieren
Bedienung Ebene1 Ebene 2 Ebene 3 Ebene 4 ! drücken SETUP | - - - anwend O / P drücken, ANWEND anwählen | - - - einh. 2 ! drücken, O / P drücken, EINH. 2 wählen |- - - o gramm ! drücken, O / P drücken, Einstellung wählen (z. -
Seite 26: Waage Zurücksetzen "Reset
Bedienung Passwort ändern Das Passwort kann aus einem 6-stelligen Zahlencode bestehen. Ein vorhandenes altes Passwort kann durch Eingabe von 6 Leerzei- chen gelöscht werden. Damit ist bei dem Gerät der Urzustand (Gerät ohne Passwort) hergestellt. Rufen Sie das Setup-Menü auf (siehe Kapitel 6.7.2.1, Seite 23). Ebene1 Ebene 2 Ebene 3 O / P drücken, input anwählen, ! drücken INPUT... -
Seite 27: Pflege Und Wartung
Gefahr durch elektrische Spannung! Reparaturen am Netzgerät (optional) dürfen nur von Fachkräften ausgeführt werden. Wenden Sie sich daher für eine fachgerechte Reparatur an den Sartorius Service (siehe Kapitel 14.1, Seite 36). Um die fortdauernde Messsicherheit Ihrer Waage zu gewährleisten, empfehlen wir die regelmäßige, mindestens jährliche Wartung. -
Seite 28: Störungen
Störungen 8 Störungen Was ist, wenn ... Dann ist... Abhilfe in der Gewichtsanzeige − keine Betriebsspannung − Spannungsversorgung keine Anzeigesegmente vorhanden überprüfen erscheinen? die Gewichtsanzeige − die Waagschale nicht − die Waagschale “LOW” anzeigt? aufgelegt auflegen die Gewichtsanzeige − der Wägebereich −... -
Seite 29: Lagerung
Bitte wenden Sie sich an den Sartorius Service. In Ländern, die keine Mitglieder des Europäischen Wirtschaftsraums sind oder in denen es keine Sartorius-Filialen gibt, sprechen Sie bitte die örtlichen Behörden oder Ihr Entsorgungsunternehmen an. Vor der Entsorgung bzw. Verschrottung des Geräts sollten die Batterien entfernt werden und einer Sammelstelle übergeben werden. -
Seite 30: Technische Daten
Technische Daten 11 Technische Daten 11.1 Allgemeine Daten Waage Einheit Wert Spannungsversorgung nur über USB-Schnittstelle oder Sartorius Netzgerät YPS06-USB Eingangsspannung +5,0 Leistungsaufnahme Weitere Daten IP40 gemäß EN 60529/IEC 60529 Umgebungsbedingungen Die technischen Daten gelten bei folgenden Umgebungsbedingungen: Umgebung Verwendung nur in Innenräumen Betriebsfähigkeit... -
Seite 31: Modellspezifische Daten
Technische Daten 11.2 Modellspezifische Daten Angabe Einheit Wert Wert Modell PMA.Evolution, EVO1S1 PMA.HD, SPO1S1 Wägebereich 7500 | 999,95 2200 Ablesbarkeit 0,1 | 0,05 0,01 Tarierbereich (subtraktiv) -7500 -2200 Externer Justiergewichtswert / 1, 2, 5 / 1, 2 / Genauigkeitsklasse F2 oder besser F1 oder besser Größe der Waagschale... -
Seite 32: Installationshinweise Für Windows Xp Und Aktuellere Versionen
Technische Daten 11.3.5 Installationshinweise für Windows XP und aktuellere Versionen ® Port-Nr. ändern Soll die USB-Schnittstelle in Verbindung mit Programmen eingesetzt werden, bei denen die Anzahl der COM-Anschlüsse begrenzt ist (z. B. nur COM1, 2, 3, 4), kann es erforderlich sein, der neuen virtuellen Schnittstelle eine dieser Nummern zuzuordnen. -
Seite 33: Zubehör
− Indien − Korea − China Arbeitsschutzhaube für Bedienfeld, 10er Pack YDC03PMA10 Arbeitsschutzhaube für Stativ, PMA.Evolution, 10er Pack YDC03PMA-CO10 Arbeitsschutzhaube für Waagschale, PMA.Evolution, 10er Pack YDC03PMA-WP10 Justiergewichte für PMA.Evolution: − 5 kg, Genauigkeitsklasse F2 YCW654-AC-00 − 2 kg, Genauigkeitsklasse F2 YCW624-AC-00 −... -
Seite 34: Konformität & Lizenzen
Konformität & Lizenzen 13 Konformität & Lizenzen 13.1 EG-Konformitätserklärung Mit der beigefügten Konformitätserklärung [ Seite 35] wird die Übereinstim- mung der Farbmischwaage der Modelle/Baureihen EVO1S1 und SPO1S1 mit den genannten Richtlinien bestätigt. Betriebsanleitung EVO1S1 | SPO1S1... - Seite 35 Konformität & Lizenzen Betriebsanleitung EVO1S1 | SPO1S1...
-
Seite 36: Anhang
14.1 Service Reparaturen können durch autorisiertes Servicepersonal oder durch die zuständige Service-Vertretung ausgeführt werden. Wenden Sie sich im Service- oder Garantiefall an den Sartorius Service. Rücksendung von Geräten Defekte Geräte oder Teile können Sie an Sartorius senden. Zurückgesandte Geräte müssen sauber, in hygienisch einwandfreiem Zustand und sorgfältig verpackt sein. -
Seite 37: Geräteabmessungen
Anhang 14.2 Geräteabmessungen 14.2.1 Modell EVO1S1 14.2.2 Modell SPO1S1 Betriebsanleitung EVO1S1 | SPO1S1... - Seite 40 Sartorius Lab Instruments GmbH & Co. KG Weender Landstraße 94–108 37075 Göttingen, Germany Tel.: +49.551.308.0 Fax: +49.551.308.3289 www.sartorius.com Die in dieser Anleitung enthaltenen Angaben und Abbildungen entsprechen dem unten angegebenen Stand. Änderungen der Technik, Ausstattungen und Form der Geräte gegenüber den Angaben und Abbildungen in dieser Anleitung selbst bleiben Sartorius vorbehalten.
