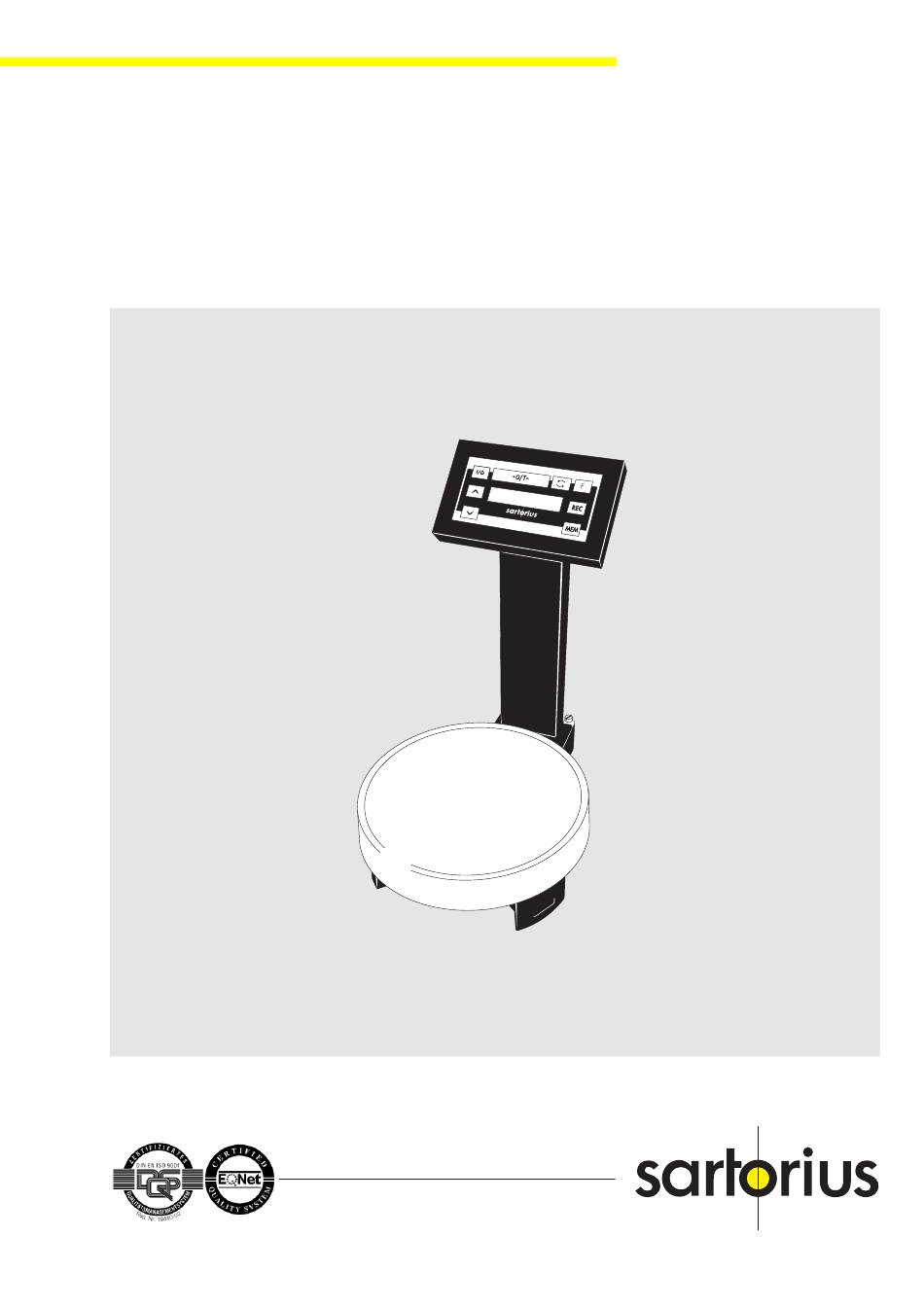

- Seite 1 WPM5003-d98061 Sartorius PMA 7500 ... Elektronische Farbmischwaagen Servive-Handbuch für PMA7500...-Modelle inklusive Ersatzteile Liste und Justierdaten Sartorius AG, Wägetechnik...
-
Seite 3: Inhaltsverzeichnis
Inhalt Seite Allgemeines Modellübersicht Hilfswerkzeuge Begleitende Literatur Bedienung Tastenfunktionen Waagenbetriebsmenü Waagenbetriebsmenü aufrufen und Einstellungen ändern Waagenbetriebsmenü verlassen mit und ohne Speichern der eingestellten Konfiguration BPI-Modus aktivieren Justierung Justierreihenfolge Nullpunkt-Offsetabgleich Ecklastjustierung Linearitätsabgleich Kennwertjustierung Platinentausch Hauptplatine tauschen Waage öffnen Anzeigeplatine tauschen DMS-Lastaufnehmer tauschen Fehlermeldungen Waagenbetriebsmenü-Einstellungen Justierdaten... -
Seite 4: Allgemeines
Abweichungen > 2% und nach einem Platinentausch ist die Service-Software erforderlich. Beachten Sie bitte, daß neben den Standard-Werkzeugen noch folgende Spezialwerkzeuge benötigt werden: Stck. Bezeichnung Bestell Nr. Sartorius-Service-Software ab Version 1.33 6740-33 oder PSION-Server, komplett, ab Version 4.6 6739-98 RS232 Verbindungskabel (Waage-PC) -
Seite 5: Bedienung
SARTORIUS PMA 7500... Bedienung Tastenfunktionen Ein-/Ausschalten (Waage bleibt im Stand-by-Betrieb) Tarier-/Nullstelltaste (Anzeige wird auf Null gesetzt) Umschalttaste (Umschalten zwischen Wägewert und berechnetem Wert) Funktionstaste (Anwendungsprogramm starten) Anz-norm.TIF Löschtaste (Clear - Function) Curser-Taste aufwärts Curser-Taste abwärts Rekalkulationstaste (Rekalculationsprogramm starten) Memorytaste (Wägewert in speichern) Anz-rec.TIF... -
Seite 6: Waagenbetriebsmenü Verlassen Mit Und Ohne Speichern Der Eingestellten Konfiguration
Übersicht Waagenbetriebsmenü Zur Übersicht Waagenbetriebsmenü-Einstellungen siehe Seite 12. BPI-Modus aktivieren BPI = Binary Processor Interface (spezielles Sartorius Übertragungsprotokoll) SBI = Sartorius Balance Interface (RS232-Kommunikation) Um CAS-Programme mit dem MC1-Server (ab Version 4.6) bzw. Personal- Computer (ab Version 1.33) benutzen zu können, muß die Waage in den BPI-Modus gesetzt werden. -
Seite 7: Justierung
SARTORIUS PMA 7500... Justierung Justierreihenfolge Kontrollieren und justieren, falls notwendig: 1. Nullpunkt-Offsetabgleich 2. Ecklastjustierung 3. Linearitätsabgleich 4. Kennwertjustierung Nullpunkt-Offsetabgleich Der Nullpunkt-Offsetabgleich ist erforderlich, um die Brückenspannung des DMS-Lastaufnehmers an den Arbeitsbereich der Waagenelektronik anzupas- sen. Dies kann erforderlich sein: – nach dem Tausch des DMS-Lastaufnehmers –... -
Seite 8: Ecklastjustierung
Ecklastjustierung Ecklast prüfen – Ecklastprüfgewicht (siehe "Justierdatenblatt", Seite 13) mittig auf Waag- schale setzen (Position 1) und Taste = drücken, Anzeige »0.0« – Ecklastprüfgewicht nacheinander auf die Positionen 2, 3, 4 und 5 setzen – Der Absolutbetrag der Anzeige muß auf allen vier Positionen innerhalb der auf dem Justierdatenblatt (siehe Seite 13) angegebenen Grenzen liegen 5 1 3 –... -
Seite 9: Platinentausch
SARTORIUS PMA 7500... Platinentausch Sehen Sie im Fehlerfall von Reparaturversuchen auf Komponentenebene ab. Tauschen Sie komplette Baugruppen. Hauptplatine tauschen Hinweis: Vor dem Tausch der Hauptplatine, wenn möglich, den Datensatz der Waage mit der Service-Software auslesen und sichern. Falls nicht mehr möglich, eine programmierte Ersatzteilplatine unter Angabe von Gerätetyp und Serien-... -
Seite 10: Anzeigeplatine Tauschen
Anzeigeplatine tauschen Der Tausch der Anzeigeplatine ist erforderlich bei – defekter Anzeige – defekter Tastatur Die Anzeigeplatine wird komplett mit dem Verbindungskabel zur Hauptplatine getauscht. – Waage öffnen (siehe Seite 9) – Zugentlastung abschrauben (2 Kreuzschlitzschrauben) – Steckverbindung des Kabels zur Anzeige von der Platine abziehen und durch die Öffnung im Gehäuse herausziehen. -
Seite 11: Fehlermeldungen
SARTORIUS PMA 7500... Fehlermeldungen Anzeige Ursache Abhilfe Wägebeich überschritten Waagschale entlasten Waagschale nicht aufgelegt Waagschale korrekt auflegen Berührung zwischen Waagschale Waagschale darf umgebende Teile und Umgebung nicht berühren Anzeigeüberlauf: Auszugebender Wägegut verringern E 01 Wert in der Anzeige nicht darstellbar... -
Seite 12: Waagenbetriebsmenü-Einstellungen
Waagenbetriebsmenü-Einstellungen Wägen 5 1 5 2400 Baud 5 1 6 4800 Baud Filteranpassung 5 1 7 9600 Baud 1 1 1 sehr ruhige Umgebung 1 1 2 ruhige Umgebung Parität 1 1 3 unruhige Umgebung 5 2 1 Mark Parity 1 1 4 sehr unruhige Umgebung 5 2 2... -
Seite 13: Justierdaten
SARTORIUS PMA 7500... Justierdaten Re produzie rba rke it Ecklast Zulä ssige Zulä ssige W ä ge- Able s- Mode ll Prüfla st Tole ra nz Prüfla st Tole ra nz ppm /K be re ich barke it (±) PMA 7500 ... -
Seite 14: Ersatzteilliste Ea/Eb
Ersatzteilliste... - Seite 15 SARTORIUS PMA 7500...
