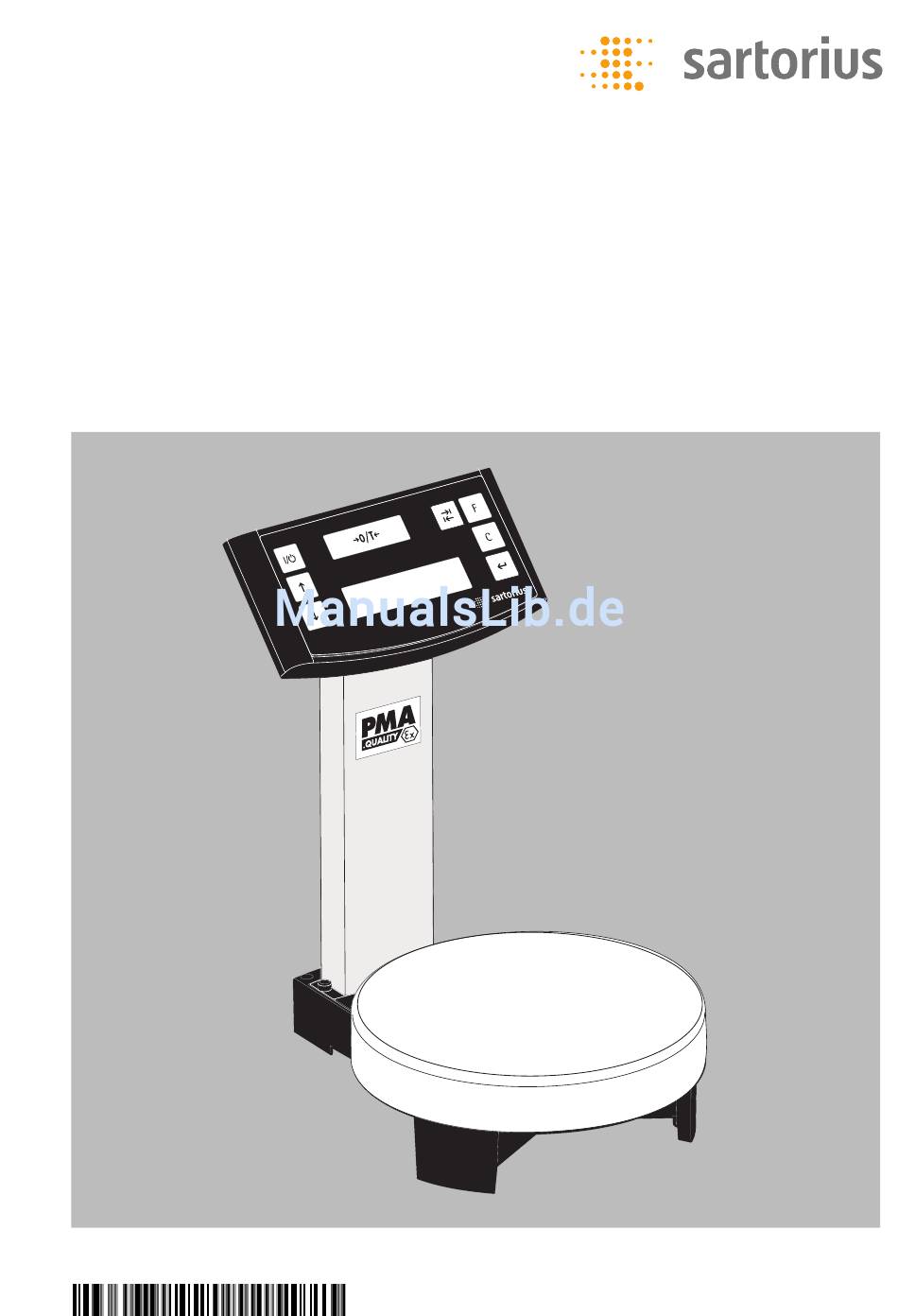

- Seite 1 Betriebsanleitung Sartorius PMA.Quality PMA 7501-X|PMA 7501-X00V1|PMA 7501-X00W Elektronische Farbmischwaage für den Einsatz in explosionsgefährdeten Bereichen der Zone 1 98648-014-42...
-
Seite 2: Gerätedarstellung
Gerätedarstellung PMA7501-X (PMA.Quality) Für den Einsatz in explosionsgefährdeten Bereichen der Zone 2. 1 Anzeigekopf 10 Display/Anzeige 2 Q-Taste (Ein/Standby) 11 Waagschale 3 R-Taste: aufwärts 12 Schnittstelle (DSUB-Buchse 9-pol.) 4 S-Taste: abwärts 13 Anschluss für Versorgungsspannung 5 U-Taste (Nullstellen/Tarieren) 14 Erdungsklemme 6 I-Wechseltaste 15 Stativ abhängig von der Menüeinstellung:... -
Seite 3: Inhaltsverzeichnis
DOS oder WINDOWS zur Erstellung Ferner erfüllt das Modell PMA7501-X... von Applikationsprogrammen sind im die Anforderungen der EG-Richtlinien für Bedarfsfall über Sartorius zu beziehen. elektromagnetische Verträglichkeit und elektrische Sicherheit (siehe unter Kapitel: Hinweis: – Bevor die PMA7501-X… und das ange- CE-Kennzeichnung). - Seite 4 Kabel auf die Pinbelegungen achten. – Jeder Eingriff in die Geräte (ausser durch Die Anschlüsse des Kabels vor Anschluss von Sartorius autorisierte Personen) führt an die Sartorius Geräte nach dem zum Verlust der Zulassung und aller entsprechenden Verbindungsplan prüfen Garantieansprüche.
- Seite 5 Für den Benutzer – Nur original Sartorius-Ersatzteile verwen- – Alle Wartungs-, Reinigungs- und Repara- den! turarbeiten an der Waage sind grundsätz- – Auf keinen Fall die Farbdose mit dem lich im spannungsfreiem Zustand der Hammer verschließen, solange die Farb- errichteten Anlage durchzuführen.
-
Seite 6: Inbetriebnahme
Inbetriebnahme § Die Waage aus der Verpackung nehmen. § Das Gerät sofort nach dem Auspacken auf eventuell sichtbare, äußere Beschädigungen überprüfen. Lieferumfang – Waage – Waagschale – Netzgerät YPS04-Y.. – 2+ Blindstopfen (im Stativ) °C Aufstellort Einen geeigneten Aufstellort ohne Luftzug, Wärmestrahlen, Feuchte und Erschütterungen wählen. - Seite 7 Netzgerätes nicht der bei Ihnen verwendeten Norm entsprechen, bitte die nächste Sartorius- Vertretung oder Ihren Lieferanten verständigen. Nur Original Netz- geräte von Sartorius verwenden! Die Verwendung ande- rer Fabrikate, auch mit den Zulassungszeichen einer Prüfanstalt, bedarf der Zustimmung eines Fachmannes.
-
Seite 8: Betrieb
Betrieb Nach dem Einschalten der Wenn ein anderer Wert Waage über die Q-Taste (2) einschalten. Waage erfolgt ein auto- angezeigt wird: Die Waage matischer Selbsttest. Dieser mit der U-Taste (Null- endet mit der Anzeige 0,0 g. stellen/Tarieren) (5) tarieren. Wägen mit einer Nachkommastelle Leere Lackdose auf die Waagschale stellen. - Seite 9 Wägen mit zwei Nachkommastellen Hinweis: Für das Wägen mit zwei Nachkommastellen ist eine Menüeinstellung erforderlich, siehe: Menüeinstellungen I-Wechseltaste (6) drücken. Die Anzeige zeigt »0,00 g«. Leere Lackdose auf die Waagschale (11) stellen. U-Taste (Nullstellen/Tarieren) (5) drücken. Die Anzeige zeigt »0,00 g«. Die erste Komponente dosieren: 205,50 g.
-
Seite 10: Applikationen
Applikationen Rezeptur (Faktorverrechnung) Die Faktorverrechnung ermöglicht die Einwaage einer kleineren oder größeren Menge eines Farbgrundrezeptes (z.B. 250 ml eines 1 l Rezeptes). Verschiedene Faktoren (Mengen) können durch Betätigen der K-Faktortaste (7) angewählt werden: 0,25 0,5 0,75 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0. Über die R-Taste (3): aufwärts oder... - Seite 11 3. Neben der Gewichtsanzeige erscheint eine ».25«. 4. Erste Farbkomponente »250 g« des Rezeptes lang- sam einfüllen, bis die Anzeige »250 g« anzeigt. 5. Zweite Komponente »250 g« einfüllen, bis die Anzeige »500 g« anzeigt. 6. Letzte Komponente »500 g« einfüllen, bis »1000 g« angezeigt werden.
- Seite 12 Beispiel (kumulativ): leere Lackdose auf die 1. Komponente einfüllen U-Taste(Nullstellen/ Lastplatte (11) stellen. Tarieren) (5) drücken. + 50,0 g + 118,0 g 0,0 g L-Taste [MEM]-Taste (9) 2. Komponente dosieren L-Taste [MEM]-Taste (9) drücken STO 01 + 110,0 g drücken STO 02 3.
-
Seite 13: Justieren
Justieren Die Waage kann über die U–Taste (Nullstellen/ Tarieren) (5) justiert werden. Justiergewicht: 5000 g, Genauigkeit: + 0,075 g. Nach Anschluss der Waage an das Stromnetz und vor der Justierung eine Anwärmzeit von ca. 30 Minuten einhalten. U–Taste (Nullstellen/Tarieren) (5) 2 Sek. gedrückt halten, 5000 erscheint in der Anzeige. -
Seite 14: Menüeinstellung
Mit den RS-Tasten den gewünschten Menüpunkt anwählen. (Das Beispiel ist hier zu Ende.) § L-Taste [ENTER] drücken, »o« erscheint, der neue Menüpunkt ist eingestellt. § c-Taste (Clear) mehrmals drücken, das Menü verlassen. Hinweis: Eine ausführliche Menüliste ist auf Anfrage bei Sartorius erhältlich! - Seite 15 Wichtige Menüeinstellungen § L-Taste [ENTER] ca. 2 Sek. gedrückt halten, in der Anzeige erscheint “SETUP“ (Ebene 1). Ebene 1 SETUP Spracheinstellung Ebene 1 Ebene 2 Ebene 3 Ebene 4 § R-Taste, “SPRACHE“ anwählen SPRACHE § L-Taste [ENTER] drücken § RS-Taste, Sprache auswählen o DEUTSCH §...
- Seite 16 I-Wechseltaste einstellen Durch Drücken der I-Wechseltaste (6) wechselt die Waage zwischen der Grundeinstellung (siehe Seite 15) und den unter “SETUP- ANWENDUNG- EINHEIT“ und “SETUP- ANWENDUNG- STELLEN“ getroffenen Einstellungen. Ebene 1 Ebene 2 Ebene 3 Ebene 4 § L-Taste [ENTER] drücken SETUP §...
- Seite 17 Hinweis: Den Zahlencode an einem sicheren Ort verwahren! Nur bei korrekter Eingabe des Codes lässt sich die “LOCK“-Funktion deaktivieren! Ebene 1 Ebene 2 Ebene 3 Ebene 4 § RS-Taste, “INPUT“ wählen INPUT § L-Taste [ENTER] drücken PASSWORT § L-Taste [ENTER] drücken §...
- Seite 18 SPRACHE § L-Taste [ENTER] drücken § RS-Taste, “CODES“ auswählen DEUTSCH § L-Taste [ENTER], »o« erscheint, usw. die gewünschte Einstellung erfolgt. § c-Taste (Clear) mehrmals drücken, das o CODES Menü verlassen. Hinweis: Eine ausführliche Menüliste ist auf Anfrage bei Sartorius erhältlich!
-
Seite 19: Fehlermeldungen
Fehlermeldungen Was ist, wenn… Dann ist… Abhilfe in der Gewichtsanzeige – keine Betriebsspannung – Stromversorgung überprüfen keine Anzeigesegmente vorhanden erscheinen? die Gewichtsanzeige – die Waagschale nicht – die Waagschale auflegen »Low« zeigt? aufgelegt die Gewichtsanzeige – der Wägebereich – Waage entlasten »High«... -
Seite 20: Pflege Und Wartung
Tuch § Die Sicherheits- und Warnhinweise reinigen. beachten! Lager- und Transportbedingungen Den Sartorius Kundendienst benach- $ Auf dem Transportweg sind unsere richtigen. Instandsetzungsmaßnahmen Geräte soweit wie nötig durch die dürfen ausschließlich von Fachkräften Verpackung geschützt. Für eine Einlage- ausgeführt werden, die Zugang zu den... -
Seite 21: Entsorgung
Vorschriften der Entsorgung Ihres Gerätes können Sie auf örtlichen Abfallentsorgung zu. unserer Internetseite (www.sartorius.com) finden oder über den Sartorius Service Das Gerät inklusive Zubehör und anfordern. Batterien gehört nicht in den Hausmüll, sondern sind vielmehr als elektrische und elektro nische Geräte wiederzuverwerten. -
Seite 22: Technische Daten Und Datenschnittstellen
Technische Daten und Datenschnittstellen Technische Daten PMA7501-X | -X00V1 | -X00W Wägebereich 999.95/7500 Ablesbarkeit 0.05/0.1 Tarierbereich (subtraktiv) -999.95/-7500 Max. Linearitätsabweichung < ±0.2 Stillstandsbreite, per Menü einstellbar digit 0.25 to 4 Feuchtigkeitsklasse nicht kondensierend zul. Umgebungstemperatur während des Betriebes °C 0...+40 Waagschalendurchmesser d mm Waagschalengehäuse (B + T + H) -
Seite 23: Zubehör
Zubehör Bestell-Nr.: YDC01PMA Arbeitsschutzhaube EX - Netzgeräte 609308-011 609308-211 609308-61 USA/CDN 23 23... - Seite 36 Sartorius Lab Instruments GmbH & Co. KG Weender Landstraße 94–108 37075 Göttingen Telefon 0551.308.0 Fax 0551.308-3289 www.sartorius.com Copyright by Sartorius, Göttingen, Deutschland. Nachdruck oder Übersetzung, auch auszugsweise, ist ohne schriftliche Genehmigung von Sartorius nicht gestattet. Alle Rechte nach dem Gesetz über das Urheberrecht bleiben Sartorius vorbehalten.
