- Seite 1 Betriebsanleitung Sartorius PMA.World | PMA.Net Modell PMA7501-Y00G | -Y00GL Elektronische Farbmischwaage für den Einsatz in explosionsgefährdeten Bereichen der Zone 2 98648-015-12...

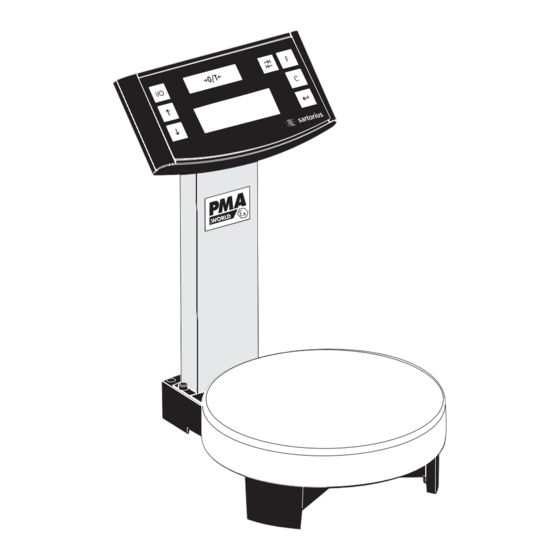

- Seite 2 Gerätedarstellung PMA7501-Y00G | -Y00GL (PMA.World | PMA.Net ) Für den Einsatz in explosionsgefährdeten Bereichen der Zone 2. 1 Anzeigekopf 10 Grafik-Display/Grafik-Anzeige 2 Q-Taste (Ein/Standby) 11 Waagschale 3 R-Taste: aufwärts 12 Schnittstelle (DSUB-Buchse 9-pol., 4 S-Taste: abwärts Serie PMA. World), Ethernet-Schnittstelle 5 U-Taste (Nullstellen/Tarieren) RJ45 (Serie PMA.
- Seite 3 Warnhinweise in den Unterlagen der angeschlossenen elektrischen Betriebs- Die PMA7501-Y00G | -Y00GL (Serie: mittel (auch Zubehör) befolgen. Diese PMA.World | PMA.Net) ist eine Waage Sicherheits- und Warnhinweise muss der mit Grafikdisplay, die speziell für die Betreiber ggf. ergänzen. Das Bedienper- Anwendung im Lackmischbereich ent- sonal entsprechend einweisen.
- Seite 4 Pinbelegungen achten. Die Garantieansprüche. Anschlüsse des Kabels vor Anschluss an – Die Installation der PMA7501-Y..im die Sartorius Geräte nach dem entspre- explosionsgefährdeten Bereich muss von chenden Verbindungsplan prüfen und die einer Elektrofachkraft erfolgen. Als Elek- abweichend belegten Leitungen trennen.
- Seite 5 Für den Benutzer – Nur original Sartorius-Ersatzteile – Alle Wartungs-, Reinigungs- und verwenden! Reparaturarbeiten an der Waage sind – Auf keinen Fall die Farbdose mit dem grundsätzlich im spannungsfreiem Hammer verschließen, solange die Farb- Zustand der errichteten Anlage durch- dose noch auf der Waagschale steht! zuführen.
- Seite 6 Inbetriebnahme § Die Waage aus der Verpackung nehmen. § Das Gerät sofort nach dem Auspacken auf eventuell sichtbare, äussere Beschädigungen überprüfen. Lieferumfang – Waage – Waagschale – Netzgerät – Sicherungsbügel mit Schraube – Zugentlastung für Ethernetkabel (nur PMA7501-Y00GL) – 2 + Blindstopfen (im Stativ) Aufstellort E inen geeigneten Aufstellort ohne Luftzug, Wärme- strahlen, Feuchte und Erschütterungen wählen.
- Seite 7 örtlichen Spannung übereinstimmen. Sollte die angegebene Netzspannung oder die Steckerausführung des Netzgerätes nicht der bei Ihnen verwendeten Norm entsprechen, bitte die nächste Sartorius-Vertretung oder Ihren Lieferanten verständigen. Nur Original Netzgeräte von Sartorius verwenden! Die Verwendung anderer Fabrikate, auch mit den Zulassungszeichen einer Prüf- anstalt, bedarf der Zustimmung einer Elektrofachkraft.
- Seite 8 Betrieb Nach dem Einschalten der Wenn ein anderer Wert Waage über die Q-Taste (2) einschalten. Waage erfolgt ein auto- angezeigt wird: Die Waage matischer Selbsttest. Dieser mit der U-Taste (Null- endet mit der Anzeige 0,0 g. stellen/Tarieren) tarieren. Wägen mit einer Nachkommastelle Leere Lackdose auf die Waagschale stellen.
- Seite 9 Wägen mit zwei Nachkommastellen Hinweis: Für das Wägen mit zwei Nachkommastellen ist eine Menüeinstellung erforderlich, siehe: Menüeinstellungen I–Wechseltaste (6) drücken. Die Anzeige zeigt »0,00 g«. Leere Lackdose auf die Waagschale (11) stellen. U-Taste (Nullstellen/Tarieren) (5) drücken. Die Anzeige zeigt »0,00 g«. Die erste Komponente dosieren: 205,50 g.
- Seite 10 Applikationen Rezeptur (Faktorverrechnung) Die Faktorverrechnung ermöglicht die Einwaage einer kleineren oder größeren Menge eines Farbgrundrezeptes (z.B. 250 ml eines 1 l Rezeptes). Verschiedene Faktoren (Mengen) können durch Betätigen der K-Faktortaste (7) angewählt werden: 0,25 0,5 0,75 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0. Über die R-Taste (3): aufwärts oder...
- Seite 11 3. Neben der Gewichtsanzeige erscheint eine ».25«. 4. Erste Farbkomponente »250 g« des Rezeptes lang- sam einfüllen, bis die Anzeige »250 g« anzeigt. 5. Zweite Komponente »250 g« einfüllen, bis die Anzeige »500 g« anzeigt. 6. Letzte Komponente »500 g« einfüllen, bis »1000 g« angezeigt werden.
- Seite 12 Beispiel (kumulativ): 1. leere Lackdose auf die 3. 1. Komponente einfüllen 2. U-Taste (Nullstellen/ Lastplatte (11) stellen. Tarieren) (5) drücken. + 50,0 g + 118,0 g 0,0 g 4. L-Taste [MEM]-Taste (9) 5. 2. Komponente dosieren 6. L-Taste [MEM]-Taste (9) + 110,0 g drücken drücken...
- Seite 13 Justieren Die Waage kann über die U-Taste (Nullstellen/ Tarieren) (5) justiert werden. Justiergewicht: 5000 g, Genauigkeit: + 0,075 g. Nach Anschluss der Waage an das Stromnetz und vor der Justierung eine Anwärmzeit von ca. 30 Minuten einhalten. U-Taste (Nullstellen/Tarieren) (5) 2 Sek. gedrückt halten, 5000 erscheint in der Anzeige.
- Seite 14 Menüpunkt anwählen. Sehr Unruhig § L-Taste [ENTER] drücken, »o« erscheint, der neue Menüpunkt ist eingestellt. (Das Beispiel ist hier zu Ende.) § c-Taste (Clear) mehrmals drücken, das Menü verlassen. Hinweis: Eine ausführliche Menüliste ist auf Anfrage bei Sartorius erhältlich!
- Seite 15 Wichtige Menüeinstellungen § L-Taste [ENTER] ca. 2 Sek. gedrückt halten, in der Anzeige erscheint „SETUP“ (Ebene 1). Ebene 1 SETUP Spracheinstellung Ebene 1 Ebene 2 § R-Taste, „SPRACHE“ anwählen SPRACHE § L-Taste [ENTER] drücken § RS-Taste, Sprache auswählen o DEUTSCH §...
- Seite 16 I-Wechseltaste einstellen Durch Drücken der I-Wechseltaste (6) wechselt die Waage zwischen der Grundeinstellung (siehe Seite 15) und den unter „SETUP – ANWENDUNG – EINHEIT“ und „SETUP – ANWENDUNG – STELLEN“ getroffenen Einstellungen. Ebene 1 Ebene 2 Ebene 3 Ebene 4 §...
- Seite 17 Hinweis: Den Zahlencode an einem sicheren Ort verwahren! Nur bei korrekter Eingabe des Codes lässt sich die „LOCK“-Funktion deaktivieren! Ebene 1 Ebene 2 Ebene 3 § RS-Taste, „INPUT“ wählen INPUT § L-Taste [ENTER] drücken PASSWORT § L-Taste [ENTER] drücken § RS-Taste, „PW NEU“ wählen PW NEU §...
- Seite 18 SPRACHE § L-Taste [ENTER] drücken § RS-Taste, „CODES“ auswählen DEUTSCH § L-Taste [ENTER], „o“ erscheint, usw. die gewünschte Einstellung erfolgt. § c-Taste (Clear) mehrmals drücken, o CODES das Menü verlassen. Hinweis: Eine ausführliche Menüliste ist auf Anfrage bei Sartorius erhältlich!
- Seite 19 Fehlermeldungen Was ist, wenn... Dann ist... Abhilfe in der Gewichtsanzeige – keine Betriebsspannung – Stromversorgung überprüfen keine Anzeigesegmente vorhanden erscheinen? die Gewichtsanzeige – die Waagschale nicht – die Waagschale auflegen „Low“ zeigt? aufgelegt die Gewichtsanzeige – der Wägebereich – Waage entlasten „High“...
- Seite 20 § Die Sicherheits- und Warnhinweise beachten! Lager- und Transportbedingungen $ Auf dem Transportweg sind unsere Den Sartorius Kundendienst benachrichti- Geräte soweit wie nötig durch die gen. Instandsetzungsmaßnahmen dürfen Verpackung geschützt. Für eine Einlage- ausschließlich von Fachkräften ausge- rung der Waage oder einen eventuell führt werden, die Zugang zu den nötigen...
- Seite 21 Vorschriften der Entsorgung Ihres Gerätes können Sie auf örtlichen Abfallentsorgung zu. unserer Internetseite (www.sartorius.com) finden oder über den Sartorius Service Das Gerät inklusive Zubehör und anfordern. Batterien gehört nicht in den Hausmüll, sondern sind vielmehr als elektrische und elektro nische Geräte wiederzuverwerten.
- Seite 22 Schnittstellenbeschreibung Datenschnittstelle (PMA.World) Pinbelegung Datenausgang 9-polig, RS232 (Buchse): Pin 2: (RXD) Receive Data (empfangen), Pin 3: (TXD) Transmit Data (senden) Pin 4: (DTR) Data Terminal Ready, Pin 5: (GND) Ground, Pin 6: BPI-Brücke Pin 8: (CTS) Clear to Send Format: 7 Bit ASCII, 1 Startbit, 1 oder 2 Stop-Bits Parität:...
- Seite 23 Zubehör Bestell-Nr.: YDC01PMA Arbeitsschutzhaube YCC01-0027M2 RS232 Datenkabel (SBI) (2 m) YCC01-0028M2 RS232 Datenkabel (BPI) (2 m) YCC01-0028M20 RS232 Datenkabel (BPI) (20 m) YCO12 USB/RS 232 Datenkabel (SBI) (1,80 m) YCO13 USB/RS 232 Datenkabel (BPI) (1,80 m) Hinweis: Das Datenkabel (YCO12 | YCO13) nur stecken oder trennen, wenn die Geräte auf beiden Seiten des Kabels nicht unter Spannung stehen.
- Seite 24 Dokumente...
- Seite 34 Sartorius Lab Instruments GmbH & Co. KG Weender Landstraße 94–108 37075 Göttingen Telefon 0551.308.0 Fax 0551.308-3289 www.sartorius.com Copyright by Sartorius, Göttingen, Deutschland. Nachdruck oder Übersetzung, auch auszugsweise, ist ohne schriftliche Genehmigung von Sartorius nicht gestattet. Alle Rechte nach dem Gesetz über das Urheberrecht bleiben Sartorius vorbehalten.
