Controles y Funciones

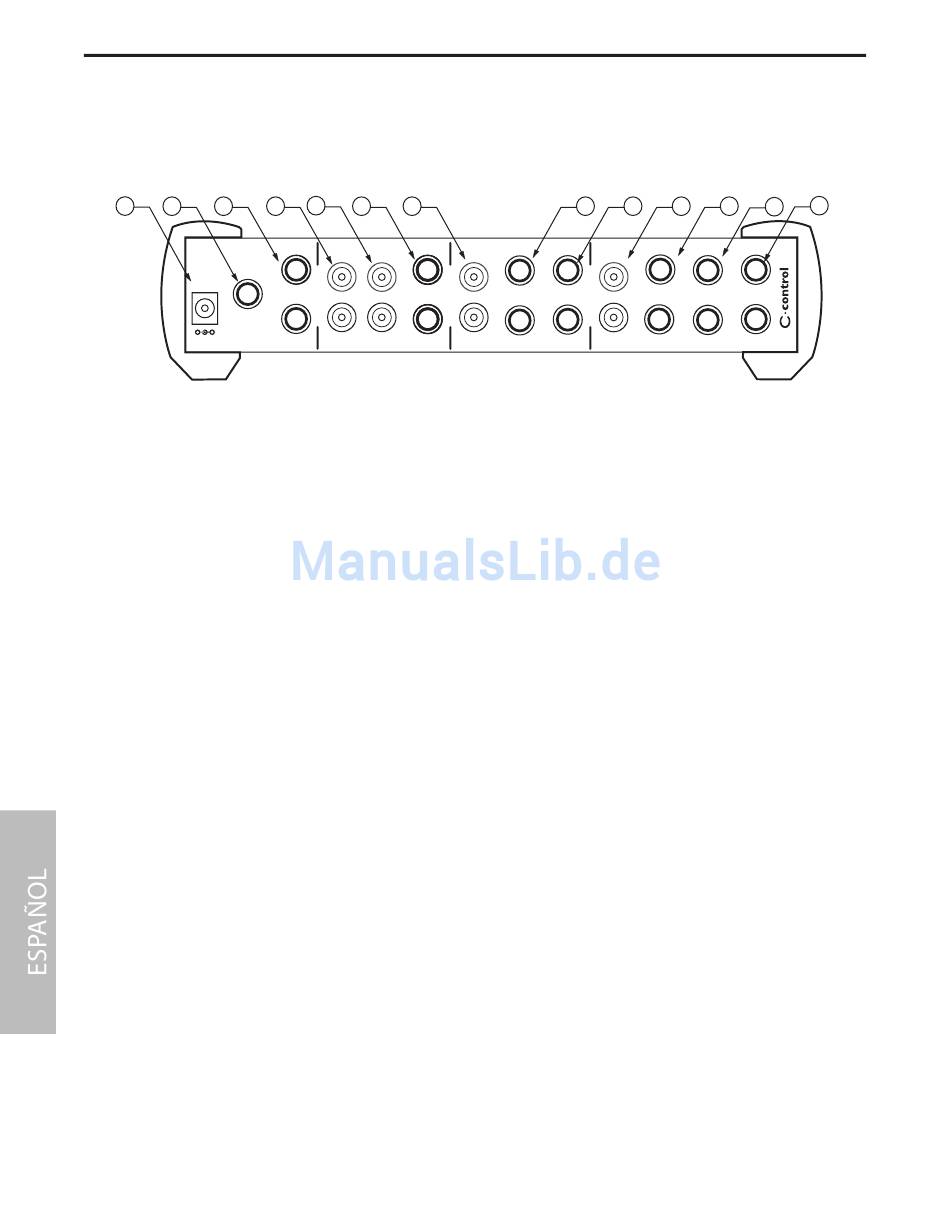

PANEL TRASERO

A
C
B
SAMSON
POWER
AC IN
14 V
TALK
REMOTE
+ -
500mA
MADE IN CHINA
ENTRADA AC - Conecte aquí el cable de corriente
A
que se incluye con la unidad.
-
B REMOTE TALK Conector de 6,3 mm que
se usa para la conexión de un disparador
TALKBACK externo.
EXTERNAL CUE - Salida stereo con dos conectores
C
de 6,3 mm balanceados para el envio de la mezcla
izquierda y derecha del C control a un amplificador
de auriculares.
D SPEAKER C - Salidas RCA stereo para la conexión
de monitores autoamplificados o de una etapa de
potencia de monitorización. Puede usarla también
para conectar un subwoofer exterior.
E SPEAKER B - Salidas RCA stereo para la conexión
de una etapa de potencia de monitorización o un
par de monitores autoamplificados.
SPEAKER A - Salidas de 6,3 mm stereo
F
balanceadas para la conexión de una etapa de
potencia de monitorización o un par de monitores
autoamplificados.
SALIDA 2-TRACK C - Salidas RCA stereo para la
G
conexión de cualquier dispositivo de grabación de
–10 dBu de nivel, como la tarjeta de sonido de un
ordenador, minidisk o una grabadora de cassette
no profesional.
SALIDA 2-TRACK B - Salidas de 6,3 mm stereo
H
balanceadas para la conexión de dispositivo de
grabación de +4dBu de nivel, como una grabadora
DAT, tarjeta de sonido de ordenador o "tostadora"
de CDs.
D
E F G
EXT CUE SPK C SPK B SPK A
L
BALANCED BALANCED
R
H I
2TK C 2TK B 2TK A 2TK C
L
BALANCED BALANCED BALANCED
R
OUTPUT
SALIDA 2-TRACK A - Salidas de 6,3 mm
I
stereo balanceadas para la conexión de
dispositivos de grabación de +4dBu de nivel,
como una grabadora DAT, tarjeta de sonido
de ordenador o "tostadora" de CDs.
J ENTRADA 2-TRACK C - Entradas RCA stereo
para la conexión de cualquier fuente stereo
de –10 dBu de nivel, como una tarjeta de
sonido de ordenador, minidisk, reproductor
de CD o grabadora de cassette no profesional.
K ENTRADA 2-TRACK B - Entradas de 6,3
mm stereo balanceadas para la conexión de
cualquier fuente stereo de +4 dBu de nivel,
como una grabadora DAT, tarjeta de sonido
de ordenador, "tostadora" de CDs o sub-
mezclador.
ENTRADA 2-TRACK A - Entradas de 6,3
L
mm stereo balanceadas para la conexión de
cualquier fuente stereo de +4 dBu de nivel,
como una grabadora DAT, tarjeta de sonido
de ordenador, "tostadora" de CDs o sub-
mezclador.
ENTRADA MIX - Entradas de 6,3 mm stereo
M
balanceadas para la conexión de cualquier
fuente stereo de +4 dBu de nivel, como su
mesa de mezclas principal o sistema de
grabación en disco duro.
56
M
J K L
2TK B 2TK A MIX IN
L
BALANCED BALANCED
R
INPUT
