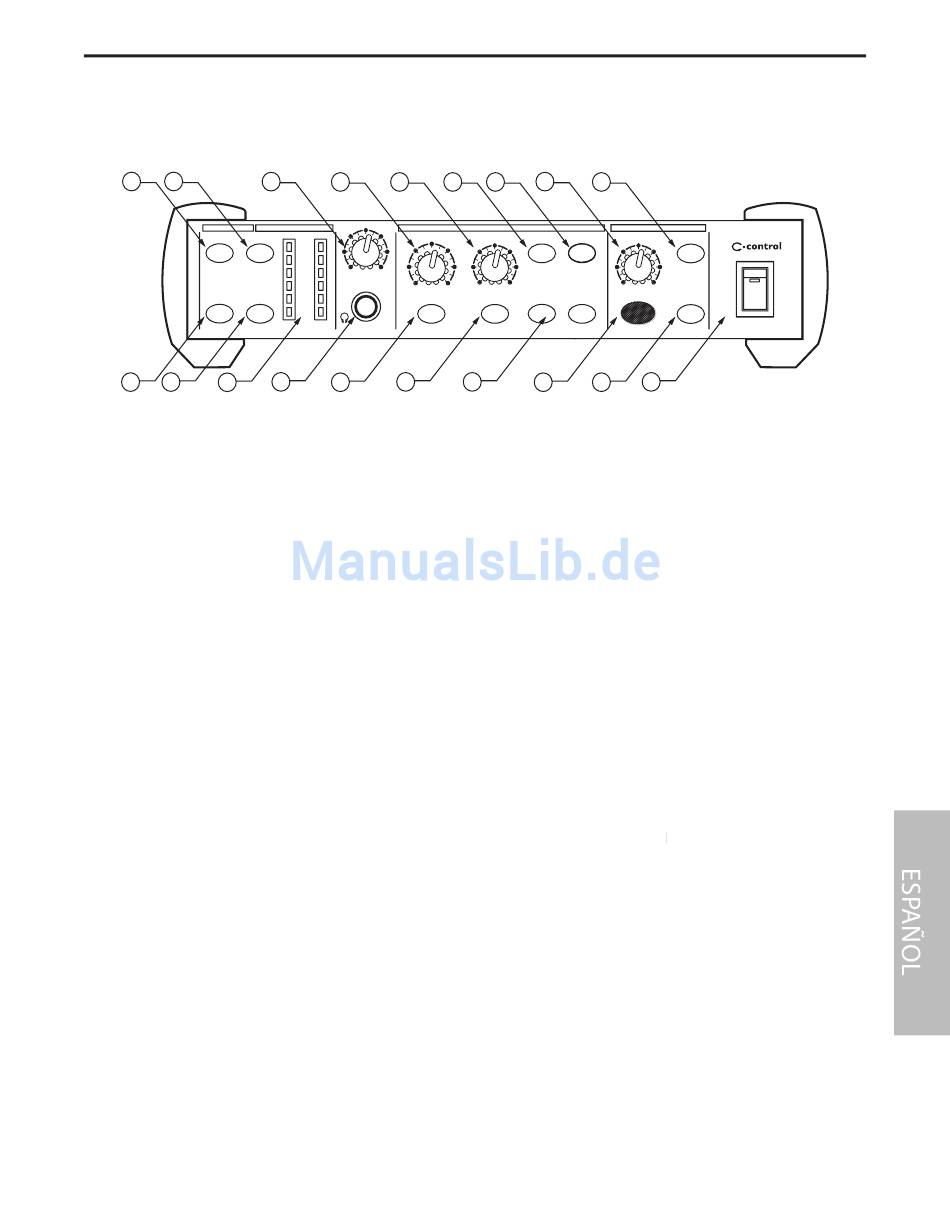

PANEL FRONTAL

1 2
DESTINATION
SOURCE
MIX 2TK A
2TK C
2TK B
10 11
12
INTERRUPTOR MIX SOURCE - Se usa para asignar
1
la entrada MIX principal a las salidas SPEAKER, CUE
y HEADPHONE del C control.
2 2 TK A SOURCE - Sirve para asignar la entrada 2-
track A a las salidas SPEAKER, CUE y HEADPHONE
del C control.
HEADPHONE VOLUME - Ajusta el nivel de salida
3
del amplificador de auriculares interno.
CONTROL ROOM VOLUME - Control de nivel
4
master de todas las salidas de altavoces.
5 SPEAKER B VOLUME - Sirve para ajustar e igualar
el nivel de la salida SPEAKER B.
6 INTERRUPTOR MUTE - Cuando lo active, todas las
salidas del C control serán desactivadas.
7 INTERRUPTOR DIM - Cuando lo active, el nivel de
salida de la sala de control será disminuido en 20
dB.
TALKBACK LEVEL - Se usa para controlar el nivel
8
de salida del micrófono Talk-back interno.
TALK TO CUE - Cuando lo pulse, el micrófono
9
interno estará activo y la señal de salida del
mismo será enviada a la salida CUE.
10 2 TK B SOURCE - Sirve para asignar la entrada 2-
track B a las salidas SPEAKER, CUE y HEADPHONE
del C control.
2 TK C SOURCE - Se usa para asignar la entrada
11
2-track C a las salidas SPEAKER, CUE y HEADPHONE
del C control.
4
3 5
OL
+6
0 10
0
HEADPHONE
VOLUME
-6
0
VOLUME
-18
-30
L R SPEAKER A
HEADPHONE
LEVEL
15
13 14

Funciones y controles

6 7 9
8
CONTROL ROOM
MUTE DIM
0 10 0
10
SPK B TALKBACK
VOLUME
SUB
SPEAKER B SPEAKER C MONO
16
17 18
MEDIDOR DE NIVEL - Medidor VU con seis
12
segmentos LED que le muestra el nivel de
entrada de –30 dB hasta OL (picos)
13 CLAVIJA HEADPHONE - Entrada de auriculares
stereo standard de 6,3 mm que le permite
monitorizar la señal desde el amplificador de
auriculares interno del C control.
14 SPEAKER A - Cuando lo pulse, este interruptor
activará las salidas SPEAKER A.
15 SPEAKER B - Cuando lo pulse, este interruptor
activará las salidas SPEAKER A.
16 SPEAKER C/SUB - Cuando lo pulse, este
interruptor activará las salidas SPEAKER A.
17 MICROFONO TALKBACK - Micrófono
condensador interno que sirve para grabar o
enviar señales de aviso procedentes de la sala
de control.
18 TALK TO 2-TRACK - Cuando lo pulse, el micro TALK TO 2-TRACK TALK TO 2-TRACK - Cuando lo pulse, el micro
interno estará activo y la señal de salida del
mismo será dirigida a las salidas de 2 pistas.
POWER - Interruptor de encendido.
19
55
SAMSON
TALKBACK
TALK TO
CUE
10
TALK TO
LEVEL 2TK
CONTROL ROOM
MIC
MATRIX
19
