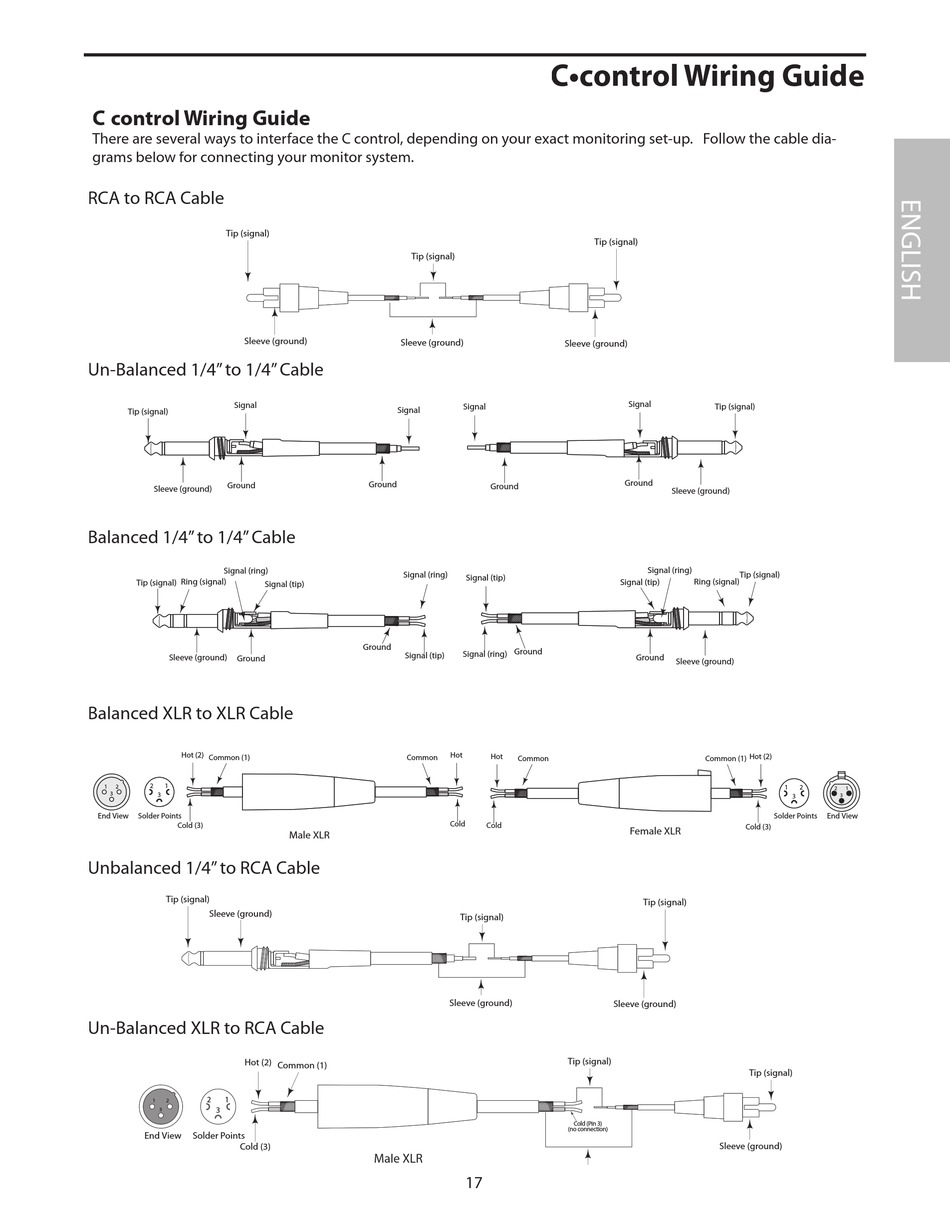

C control Wiring Guide
There are several ways to interface the C control, depending on your exact monitoring set-up. Follow the cable dia-
grams below for connecting your monitor system.
RCA to RCA Cable
��� ��������
������ ��������
Un-Balanced 1/4" to 1/4" Cable
������
��� ��������
������
������ ��������
Balanced 1/4" to 1/4" Cable
������ ������
���� ��������
��� ��������
������ �����
������ ��������
������
Balanced XLR to XLR Cable
��� ���
������ ���
� �
� �
� �
��� ���� ������ ������
���� ���
Unbalanced 1/4" to RCA Cable
��� ��������
������ ��������
Un-Balanced XLR to RCA Cable
��� ���
� �
� �
�
�
��� ���� ������ ������
���� ���
��� ��������
������ ��������
������
������
������ ������
������
������ �����
���
������
����
���� ���
������ ��������
������ ���
���� ���
C•control Wiring Guide
��� ��������
������ ��������
������
������
������
������
������ �����
������ �����
������
������ ������
������
���
������
����
������ ���
��� ��������
������ ��������
��� ��������
���� ���� ��
��� �����������
������ ��������
17
��� ��������
������ ��������
������ ������
��� ��������
���� ��������
������ ��������
��� ���
������ ���
� �
�
������ ������
���� ���
��� ��������
��� ��������
������ ��������
� �
�
��� ����
