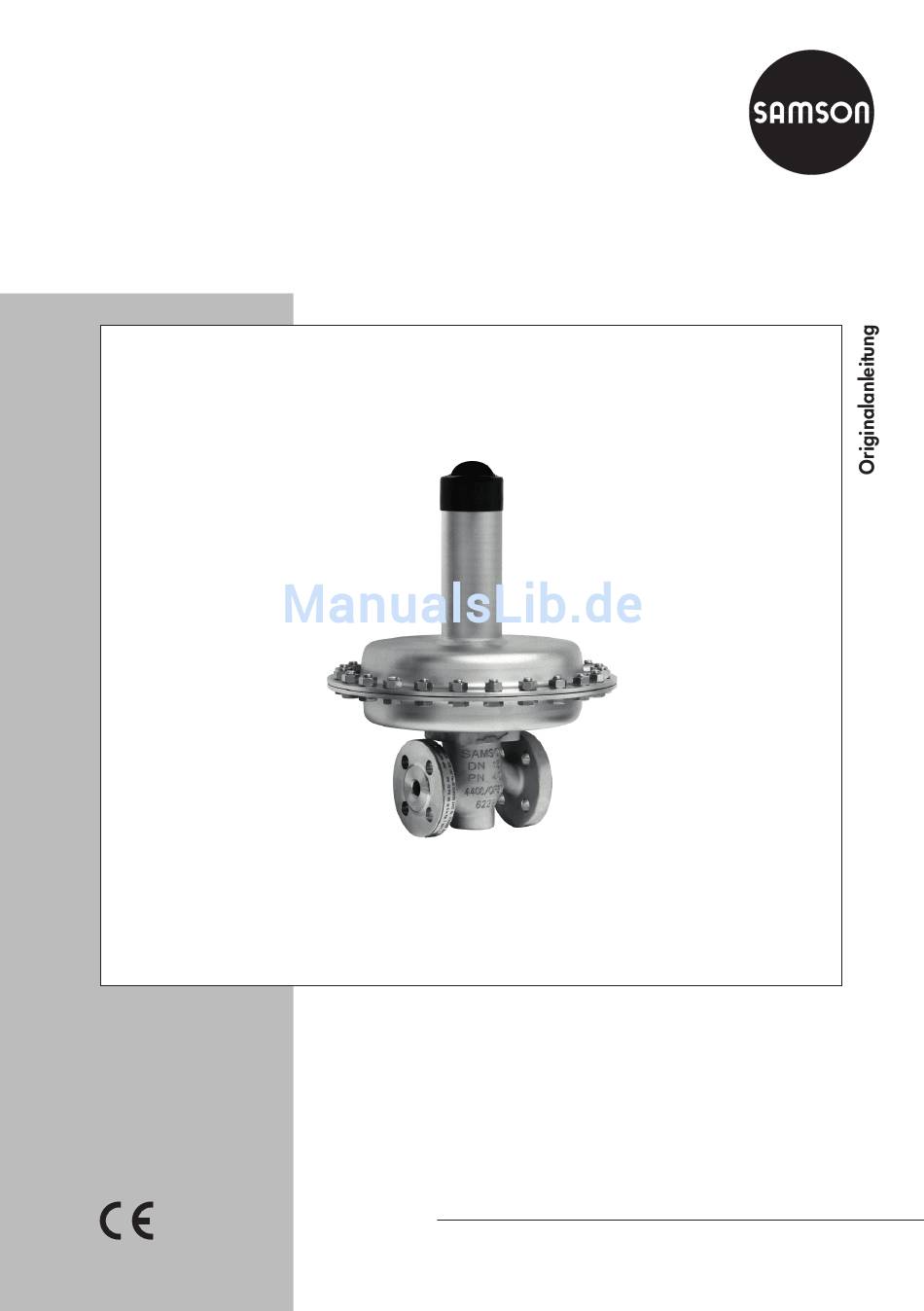

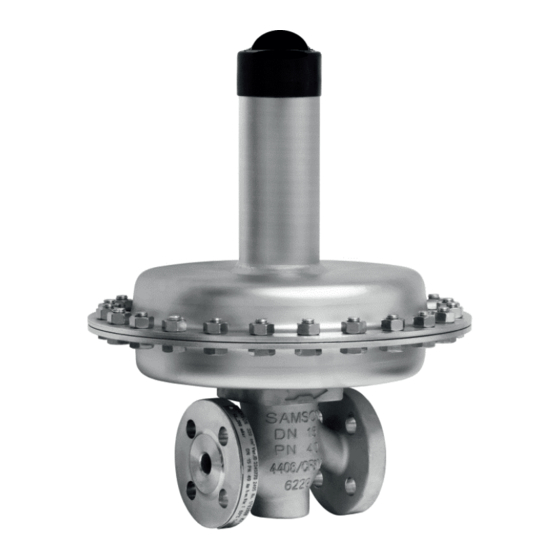

- Seite 1 Druckregler ohne Hilfsenergie Druckminderer Typ 2405 Einbau- und Bedienungsanleitung EB 2520 Ausgabe Juni 2017...
- Seite 2 Î Für die sichere und sachgerechte Anwendung diese EB vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren. Î Bei Fragen, die über den Inhalt dieser EB hinausgehen, After Sales Service von SAMSON kontaktieren (aftersalesservice@samson.de). Die gerätebezogenen Einbau- und Bedienungsanleitungen liegen den Geräten bei.
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise und Schutzmaßnahmen ...........5 Hinweise zu möglichen schweren Personenschäden ..........7 Hinweise zu möglichen Personenschäden ............7 Hinweise zu möglichen Sachschäden ...............8 Kennzeichnungen am Gerät ................9 Aufbau und Wirkungsweise .................10 Varianten ....................11 Technische Daten ..................12 Vorbereitende Maßnahmen .................16 Auspacken ....................16 Transportieren und Heben ................16 Lagern ......................16 Montage vorbereiten ..................17 Montage und Inbetriebnahme ..............18... - Seite 4 Inhalt Anhang ......................26 Service ......................26 Zertifikate ....................26 EB 2520...
-
Seite 5: Sicherheitshinweise Und Schutzmaßnahmen
Sicherheitshinweise und Schutzmaßnahmen 1 Sicherheitshinweise und Schutzmaßnahmen Bestimmungsgemäße Verwendung Der Druckminderer Typ 2405 ist zur Druckregelung gasförmiger Medien, die als Energie- quelle z. B. für Heizkessel, Trockner, Verdampfer, Wärmetauscher oder Industrieöfen genutzt werden, oder zur Regelung der Druckluftversorgung in der Prozesstechnik bestimmt. - Seite 6 Sicherheitshinweise und Schutzmaßnahmen Änderungen und sonstige Modifikationen Änderungen, Umbauten und sonstige Modifikationen des Produkts sind durch SAMSON nicht autorisiert. Sie erfolgen ausschließlich auf eigene Gefahr und können unter anderem zu Sicherheitsrisiken führen sowie dazu, dass das Produkt nicht mehr den für seine Verwendung erforderlichen Voraussetzungen entspricht.
-
Seite 7: Hinweise Zu Möglichen Schweren Personenschäden
Î Bauteile und Rohrleitungen abkühlen lassen oder erwärmen. Î Schutzkleidung und Schutzhandschuhe tragen. Schädigung der Gesundheit im Zusammenhang mit der REACH-Verordnung! Falls ein SAMSON-Gerät einen Stoff enthält, der auf der Kandidatenliste besonders besorgniserregender Stoffe der REACH-Verordnung steht, kennzeichnet SAMSON die- sen Sachverhalt im Lieferschein. -
Seite 8: Hinweise Zu Möglichen Sachschäden
Info Umstellung von Chromatierung auf irisierende Passivierung SAMSON stellt die Oberflächenbehandlung von passivierten Stahlbauteilen in der Produkti- on um. Dadurch ist es möglich, dass Sie ein Gerät erhalten, bei dem Bauteile verwendet wur- den, die verschiedene Arten der Oberflächenbehandlung erfahren haben. Dieses führt dazu, dass einige Komponenten unterschiedliche Oberflächenreflexionen aufweisen. -
Seite 9: Kennzeichnungen Am Gerät
Kennzeichnungen am Gerät 2 Kennzeichnungen am Gerät SAMSON 2009 xxxx Made in Germany Typbezeichnung (2405) Nennweite Max. zul. Betriebsdruck am Antrieb p Nenndruck Varianten-ID Zul. Differenzdruck (am Ventil) Kommissions-Nr. oder Datum Zul. Temperatur -Wert Gehäusewerkstoff Sollwertbereich/Federkraft Info Die CE-Kennzeichnung gibt es nur für Ausführungen der Nennweiten DN 32 bis 50. ... -
Seite 10: Aufbau Und Wirkungsweise
Kräfte am Kegel über die Entlastungs- leitung zum Anschlussstutzen (9) auf dem membran (10) eliminiert (Kegel vollentlastet). Antriebsgehäuse (6) übertragen und über Bild 2: Druckminderer Typ 2405 ohne Druckentlastung · K 1,6 bis 4 · Anströmung gegen die Schließrichtung des Kegels EB 2520... -
Seite 11: Varianten
10 Entlastungsmembran 5 Membranteller mit Stellmembran 11 Leckleitungsanschluss (Sonderausführung), 6 Antriebsgehäuse Anschlussstutzen G ¼ Bild 3: Druckminderer Typ 2405 ohne Bild 4: Druckminderer Typ 2405 mit Druckentlastung · Druckentlastung · K 0,016 bis 1 · 6,3 bis 32 Anströmung in Schließrichtung des Kegels 3.1 Varianten Optionen −... -
Seite 12: Technische Daten
Aufbau und Wirkungsweise 3.2 Technische Daten Tabelle 1: Technische Daten Nennweite DN 15 DN 20 DN 25 DN 32, 40, 50 Nenndruck (Ventil) PN 16 · PN 25 · PN 40 Standard 0,016 · 0,04 · 0,016 · 0,04 · 0,016 · 0,04 · -Werte 0,1 · 0,25 · 0,4 · 1,6 ·... - Seite 13 Aufbau und Wirkungsweise Tabelle 2: Maße in mm Nennweite DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 Baulänge L Schmiedestahl – – Höhe H2 übrige Werkstoffe ohne Entlastung Bauhöhe H 5 bis 15 mbar mit Entlastung Antrieb ØD = 490 mm, A = 1200 cm² ohne Entlastung Bauhöhe H mit Entlastung 10 bis 30 mbar...
- Seite 14 Aufbau und Wirkungsweise Maßbilder DN 15 bis 25 DN 32 bis 50 ØD ØD Steuerleitungsanschluss G ¼, für A = 40, 80, Steuerleitungsanschluss G ¼, für A = 640 und 160 und 320 cm² 1200 cm² Der Steuerleitungsanschluss ist in der Darstellung um 90° in die Ansichtsebene gedreht. Standardmä- ßig ist der Anschluss auf der dem Durchflussrichtungspfeil gegenüberliegenden Seite.
- Seite 15 Aufbau und Wirkungsweise Tabelle 3: Gewichte in kg Nennweite DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 5 bis 15 mbar 10 bis 30 mbar 25 bis 60 mbar 50 bis 200 mbar 0,1 bis 0,6 bar 0,2 bis 1 bar 0,8 bis 2,5 bar 2 bis 5 bar 4,5 bis 10 bar Gehäuse aus Stahlguss 1.0619: +10 % EB 2520...
-
Seite 16: Vorbereitende Maßnahmen
SAMSON halten. 1. Gerät auspacken. 2. Verpackung sachgemäß entsorgen. Info 4.2 Transportieren und Heben SAMSON empfiehlt, bei längerer Lagerung das Gerät und die Lagerbedingungen regel- Aufgrund des geringen Eigengewichts sind mäßig zu prüfen. zum Transportieren und Anheben des Geräts (z. B. für den Einbau in die Rohrleitung) kei- ne Hebezeuge erforderlich. -
Seite 17: Montage Vorbereiten
Vorbereitende Maßnahmen − Sicherstellen, dass die umgebende Luft frei von Säuren oder anderen korrosiven und aggressiven Medien ist. − Zulässige Umgebungstemperatur einhal- ten, vgl. Kap. 3.2. − Keine Gegenstände auf das Gerät legen. 4.4 Montage vorbereiten Î Rohrleitungen durchspülen. Info Die Reinigung der Rohrleitungen in der An- lage liegt in der Verantwortung des Anla- genbetreibers. -
Seite 18: Montage Und Inbetriebnahme
Montage und Inbetriebnahme 5 Montage und Inbetriebnahme − Regler schwingungsarm und ohne me- chanische Spannungen einbauen. Falls erforderlich, die Rohrleitung in der Nähe 5.1 Ventil in die Rohrleitung der Anschlussflansche abstützen. Abstüt- einbauen zungen nicht direkt am Ventil oder An- trieb anbringen. -
Seite 19: Einbaulage
Einbaulage 5.1.3 Zusätzliche Einbauten Standard Schmutzfänger Einbau vorzugsweise in eine waagerecht SAMSON empfiehlt, vor dem Regler einen verlaufende Leitung. Das Antriebsgehäuse Schmutzfänger einzubauen (z. B. SAMSON mit der Sollwerteinstellung zeigt senkrecht Typ 2 N). Ein Schmutzfänger verhindert, nach oben. dass Feststoffanteile im Medium das Ventil beschädigen. -
Seite 20: Kurzprüfungen Durchführen
Montage und Inbetriebnahme 8x1 mm Stahl- oder Edelstahlrohr verlegen möglichen, die Steuerleitung mit ~10 % Ge- (Innendurchmesser mind. 6 mm). fälle zur Druckentnahmestelle am Behälter oder dem Abgriff an der Leitung verlegen, Die Steuerleitung für den Druckabgriff (vgl. vgl. Bild 5. Bild 5) immer direkt am Tank oder Behälter anschließen, da hier das Medium entspannt Leckleitungsanschluss und ohne Turbulenzen ist. -
Seite 21: Regler In Betrieb Nehmen
Montage und Inbetriebnahme verschließen. Falls Druckstöße beim Anfah- Einstellen des gewünschten Sollwerts (vgl. ren oder im Betrieb erwartet werden, Regler Bild 10) durch Spannen der Sollwertfedern mit integriertem Kraftbegrenzer einsetzen (7) über die Stellschraube (8) mit einem pas- (Sonderausführung, vgl. Tabelle 1). senden Steckschlüssel (SW 27). -
Seite 22: Instandhaltung
Verschleiß. GEFAHR Info Berstgefahr des Druckgeräts! Das Gerät wurde von SAMSON vor Auslie- Ventile und Rohrleitungen sind Druckgeräte. ferung geprüft. Jedes unsachgemäße Öffnen kann zum Zer- − Durch Öffnen des Ventils verlieren be- bersten von Ventilbauteilen führen. -
Seite 23: Ersatzteile Und Verbrauchsgüter Bestellen
Instandhaltung u www.samson.de > Service > Checklis- ten für After Sales Service > Erklärung zur Kontamination zur Verfügung. 4. Stellventil und Formular an die nächstge- legene SAMSON-Niederlassung senden. Eine Auflistung der SAMSON-Niederlas- sungen steht unter u www.samson.de > Kontakt zur Verfügung. 6.2 Ersatzteile und Verbrauchs- güter bestellen... -
Seite 24: Störungen
Störungen Abhilfe schaffen zu können. Die Erstellung eines entsprechenden Prüfplans obliegt dem Anlagenbetreiber. Tipp Der After Sales Service von SAMSON unter- stützt Sie bei der Erstellung eines auf Ihre Anlage abgestimmten Prüfplans. 7.1 Fehler erkennen und beheben Fehler Mögliche Ursache... -
Seite 25: Außerbetriebnahme Und Demontage
Außerbetriebnahme und Demontage 8 Außerbetriebnahme und De- 8.1 Außer Betrieb nehmen montage Um das Stellventil für Instandhaltungs- und Reparaturarbeiten oder die Demontage au- ßer Betrieb zu nehmen, folgende Schritte GEFAHR ausführen: Berstgefahr des Druckgeräts! Stellventile und Rohrleitungen sind Druckge- 1. Absperrventil auf der Vordruckseite räte. -
Seite 26: Anhang
Der After Sales Service ist über die E-Mail-Adresse aftersalesservice@samson.de erreichbar. Adressen der SAMSON AG und deren Tochtergesellschaften Die Adressen der SAMSON AG und deren Tochtergesellschaften sowie von Vertretungen und Servicestellen stehen im Internet unter www.samson.de oder in einem SAMSON-Produktkatalog zur Verfügung. - Seite 27 2333 (Erz.-Nr./Model No. 2333), 2334 (2334), 2335 (2335), 2336, 2373, 2375, 44-0B, 44-1B, 44-2, 44-3, 44-6B, 44-7, 44-8, 45-1, 45-2, 45-3, 45-4, 45-5, 45-6, 2468, 2478 (2720), 45-9, 46-5, 46-6, 46-7, 46-9, 47-1, 47-4, 47-5, 47-9, 2487, 2488, 2489, 2491, 2494, 2495 (2730), 2405, 2406, 2421 (2811), 2392, 2412 (2812), 2114 (2814), 2417 (2817), 2422 (2814), 2423 (2823) die Konformität mit nachfolgender Anforderung/the conformity with the following requirement.
- Seite 28 SAMSON AG · MESS- UND REGELTECHNIK Weismüllerstraße 3 · 60314 Frankfurt am Main Telefon: 069 4009-0 · Telefax: 069 4009-1507 EB 2520 samson@samson.de · www.samson.de...
