C Control bedienen
Nachdem Sie Ihre Stereo-Recorder, Stereo-Klangquellen und Studio-Monitorlautsprecher angeschlos sen
haben, können Sie die leistungsstarken Funktionen der C control einsetzen und genießen. Der folgende
Abschnitt macht Sie mit den Schaltern, Reglern und Betriebsfunktionen der C control vertraut.

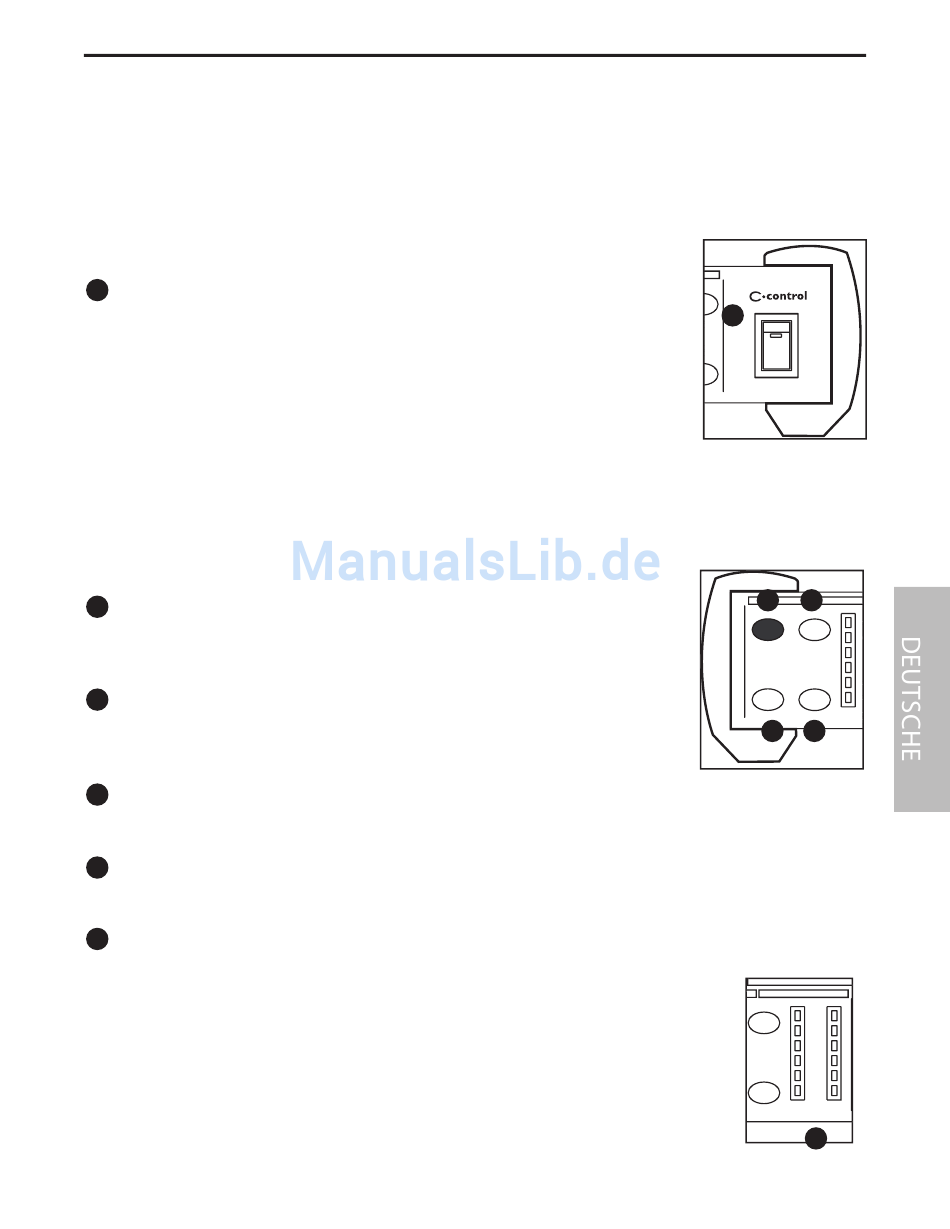

Regler und Funktionen
SOURCE DESTINATION
14 POWER-Schalter
OL
+6
MIX 2TK A
0
Schaltet die C control ein/aus. Wenn der POWER-Schalter auf ON steht, ist das Gerät
-6
eingeschaltet. Die leuchtende grüne LED des POWER-Schalters zeigt an, dass das
2TK C
2TK B
-18
Gerät betriebsbereit ist.
-30
L
LEVEL

Source-Zuordnungstasten

Nach Aktivierung einer der Quellen-Zuordnungstasten leuchtet die zugehörige LED,
um anzuzeigen, dass das an den Source-Eingang angeschlossene Signal jetzt über alle Ausgänge, inklusive
der ge wähl ten SPEAKER-, HEADPHONE- und EXTERNAL CUE-Ausgängen, erklingt. Da Sie mit der C control
gleichzeitig mehrere Stereo Source-Signale abhören können, leuchtet eine Source-Zuordnungs taste auch
dann weiter, wenn eine andere gewählt wird. Drücken Sie einfach nochmals die Zuord nungs taste, um die
Quelle auszuschalten.
15
MIX-Taste
Damit ordnen Sie das Audiosignal des an den linken und rechten MIX-Eingang ang-
eschlossenen Geräts dem Monitor-Bus zu.
16
2 TK A-Taste
Damit ordnen Sie das an den linken und rechten 2-track A-Eingang ange schlos sene
Signal dem Stereo Monitor Haupt-Bus zu.
2 TK B-Taste
17
Zum Zuordnen des an den linken/rechten 2-TK B-Eingang angeschlossenen Signals zum Monitor-Bus.
2 TK C-Taste
18
Zum Zuordnen des an den linken/rechten 2-TK C-Eingang angeschlossenen Signals zum Monitor-Bus.
Master Level-Anzeige
19
Die 6-segmentige LED LEVEL-Anzeige der Master-Sektion zeigt den Eingangs pegel
des linken/rechten Haupt-Bus in Dezibel (dB) von –30 bis Overload (OL) an. Das auf der
LEVEL-Anzeige dargestellte Signal zeigt den Pegel der kombinierten Signale aller 2-Spur-
Eingänge an. Wenn ein übersteuertes Signal angezeigt wird, regeln Sie die Signale zurück,
die zum Stereo-Bus geleitet werden.
CONTROL ROOM
0 10
HEADPHONE
VOLUME
0 10
VOLUME
SPEAKER A
R
HEADPHONE
C•control bedienen
