Schnellstart

SCHNELLEINRICHTUNG

Das Verfahren zum Einrichten der C control ist einfach und dauert nur wenige Minuten. Es gibt viele Möglich kei ten, um
die C control in verschiedene Aufnahme-Setups zu integrieren. Daher sollten Sie zuerst entscheiden, welche Audiogeräte
Sie anschließen möchten. Der folgende Abschnitt zeigt ein einfaches Setup für ein typisches Aufnahmestudio mit einem
analogen Pult und zwei Sets von Studio-Aktivmonitoren.
Entfernen Sie das gesamte Verpackungsmaterial (heben Sie es für zukünftige Wartungsarbeiten am Gerät auf ) und steck-
en Sie den mitgelieferten Wechselstrom-Adapter in die rückseitige Netzbuchse. Schließen Sie das Netzkabel aber noch
nicht an eine Netzsteckdose an.

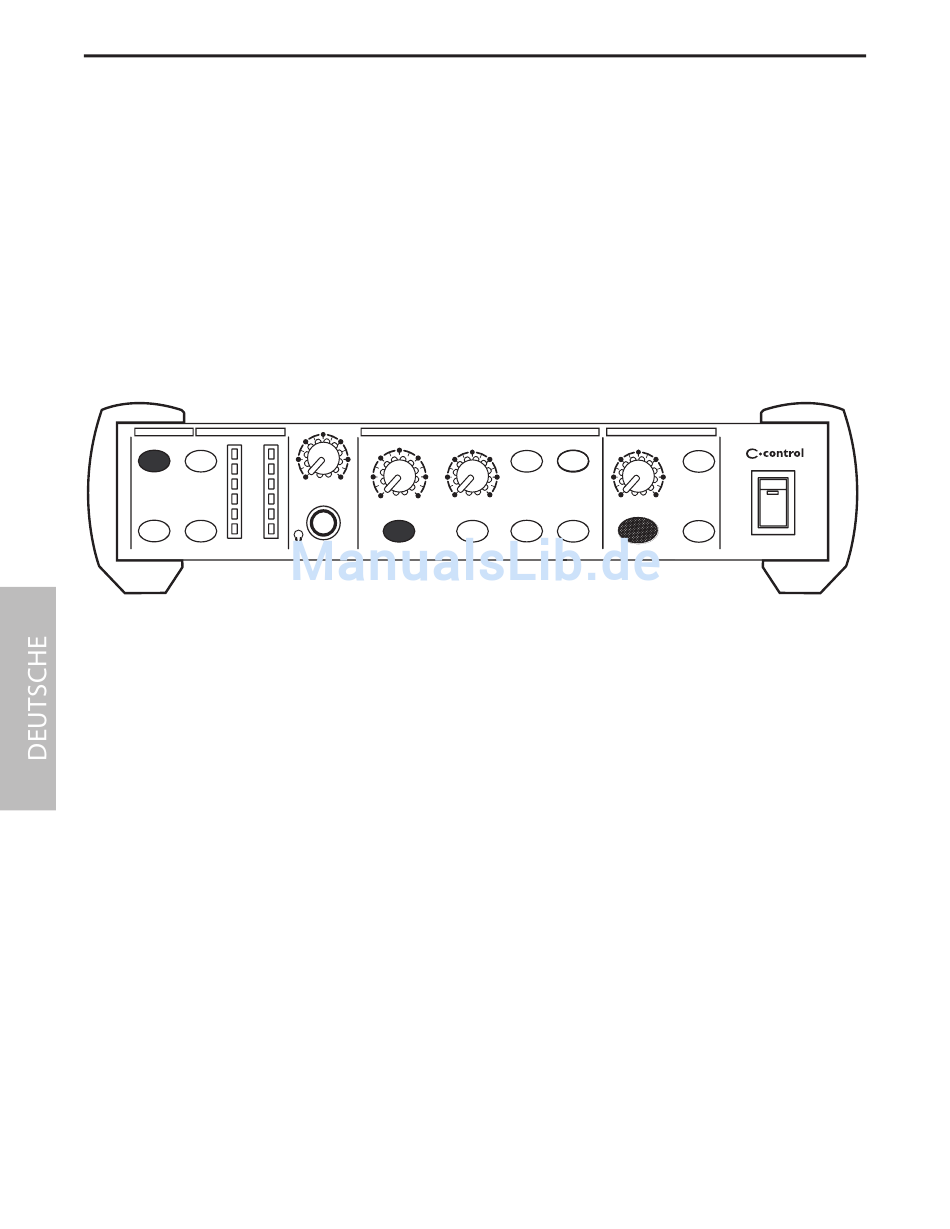

• Stellen Sie die Regler auf folgende Positionen ein:
SOURCE DESTINATION
OL
+6
MIX 2TK A
0
-6
2TK B 2TK C
-18
-30
L
LEVEL
MIX-TASTE - GEDRÜCKT (LED LEUCHTET)
2TK A-TASTE - GELÖST (LED AUS)
2TK B-TASTE - GELÖST (LED AUS)
2TK C-TASTE - GELÖST (LED AUS)
HEADPHONE VOLUME - 0
CONTROL ROOM VOLUME - 0
CONTROL ROOM SPKR B VOLUME - 0
MUTE-TASTE - GELÖST (LED AUS)
DIM-TASTE - GELÖST (LED AUS)
• Verbinden Sie die Kontrollraum-Ausgänge Ihres Mischers oder die hauptsächlich abzuhörende Stereo-Quelle mit den Left/
Right MIX-Eingangsbuchsen auf der Rückseite der C control. Die C control kann sym metrische und asymmetrische Signale
verarbeiten. Gene rell ist ein symmetrisches Signal vorzuzie hen, da es einen besseren Geräuschspannungsabstand und
weniger Fremdrauschen bietet. Details zur Verdrahtung finden Sie auf Seite 17.
• Verbinden Sie den linken und rechten SPEAKER A-Ausgang der C control mit den Eingängen der Haupt-
Aktivmonitore. Für die symmetrischen SPEAKER A-Ausgänge sind symmetrische und asymmetrische Kabel ver-
wendbar. Gene rell ist ein symmetrisches Signal vorzuzie hen, da es einen besseren Geräusch spannungsabstand
und weniger Fremdrauschen bietet. Details zur Verdrahtung finden Sie auf Seite 17.
• Verbinden Sie den linken und rechten SPEAKER B-Ausgang der C control mit den Eingängen Ihrer Endstufe oder
Aktivmonitore.
• Schließen Sie den Netzadapter der C control an eine Netzsteckdose an und drücken Sie zum Einschal ten die
Power-Taste.
• Schalten Sie jetzt Ihre Endstufen oder Aktiv-Studiomonitore ein und stellen Sie die Pegelregler auf die
Normalposition ein.
CONTROL ROOM
0 10
HEADPHONE
VOLUME
0 10
VOLUME
SPEAKER A
R
HEADPHONE
MUTE DIM
0 10 0
SPK B
TALKBACK
VOLUME
SUB
SPEAKER B SPEAKER C
MONO
SPEAKER A-TASTE - GEDRÜCKT (LED EIN)
SPEAKER B-TASTE - GELÖST (LED AUS)
SPEAKER C-TASTE - GELÖST (LED AUS)
TALKBACK LEVEL - O
TALK TO CUE-TASTE - GELÖST (LED AUS)
TALK TO 2TK-TASTE - GELÖST (LED AUS)
40
SAMSON
TALKBACK
TALK TO
CUE
10
TALK TO
LEVEL 2TK
CONTROL ROOM
MIC
MATRIX
