Regler und Funktionen

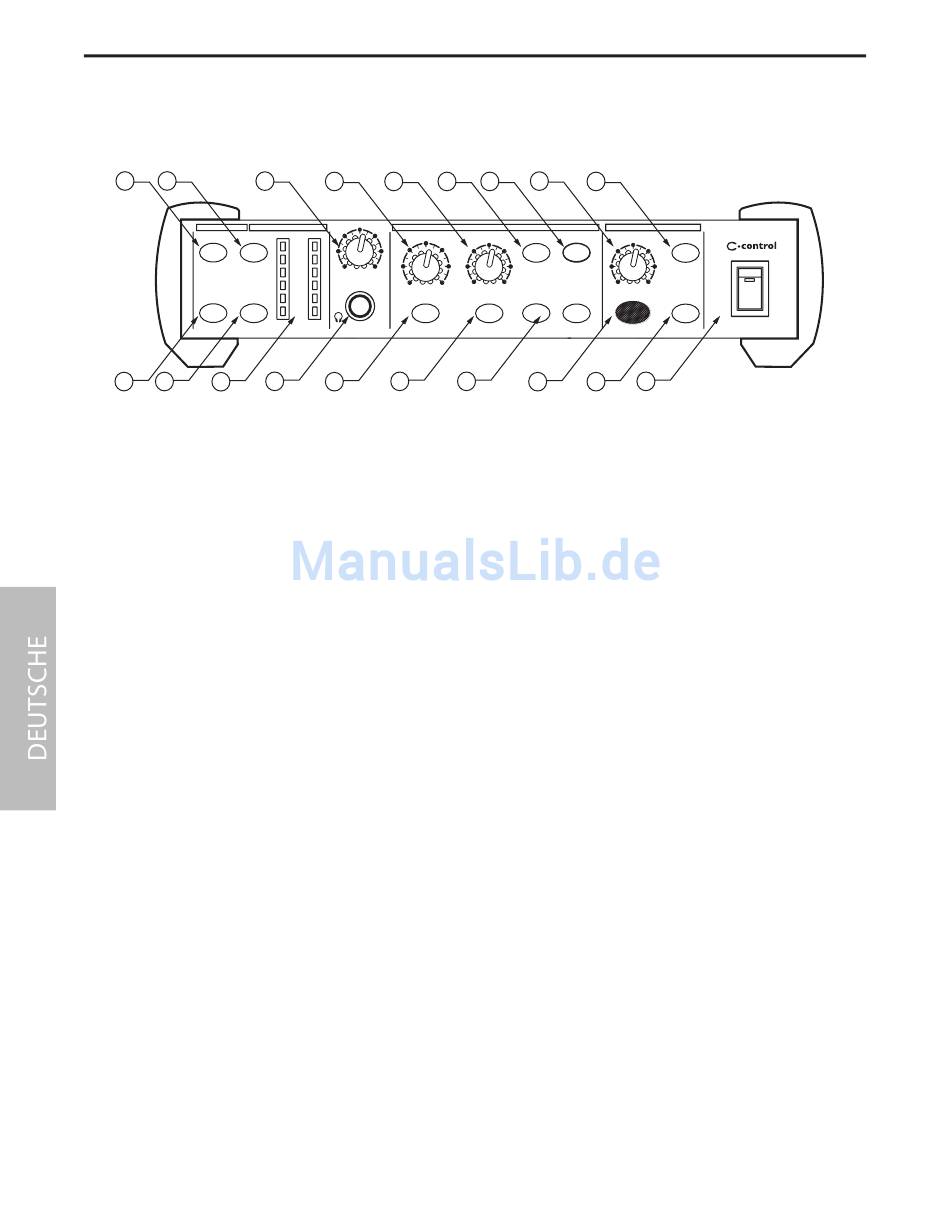

VORDERSEITE

1 2
3
SOURCE DESTINATION
MIX 2TK A
2TK B 2TK C
10 11 12
MIX SOURCE-TASTE - ordnet den Haupt-MIX-
1
Eingang den SPEAKER-, CUE- und HEADPHONE-
Ausgängen der C control zu.
2 2 TK A QUELLE - ordnet den 2-Spur A-Eingang
den SPEAKER-, CUE- und HEADPHONE-Ausgängen
der C control zu.
HEADPHONE VOLUME - regelt den Ausgangs-
3
pegel des internen Kopfhörerverstärkers.
4 CONTROL ROOM VOLUME - Gesamtpegel regler
für alle Lautsprecherausgänge.
5 SPEAKER B VOLUME - zum Einstellen und An pas-
sen des SPEAKER B Ausgangspegels.
6 MUTE-TASTE - bei Aktivierung werden alle
Ausgänge der C control stummgeschaltet.
7 DIM-TASTE - bei Aktivierung wird der Control
Room-Ausgangspegel um 20 dB abgesenkt.
8 TALKBACK LEVEL - regelt den Ausgangspegel
des internen Talkback-Mikrofons.
TALK TO CUE - gedrückt halten, um das interne
9
Mikrofon zu aktivieren und dessen Ausgangs-
signal zum CUE-Ausgang zu leiten.
10 2 TK B-QUELLE - ordnet den 2-Spur B-Eingang
den SPEAKER-, CUE- und HEADPHONE-Ausgängen
der C control zu.
4 5 6
OL
+6
0 10
0
HEADPHONE
VOLUME
-6
0 10
VOLUME
-18
-30
SPEAKER A
L R
HEADPHONE
LEVEL
13 14 15
9
7
8
TALKBACK
CONTROL ROOM
MUTE DIM
0 10 0
SPK B TALKBACK
VOLUME LEVEL
SUB
SPEAKER B SPEAKER C MONO
16 17
18
11 2 TK C-QUELLE - ordnet den 2-Spur C-Eingang
den SPEAKER-, CUE- und HEADPHONE-
Ausgängen der C control zu.
LEVEL-ANZEIGE - Die 6-segmentige LED-Bal ken
12
VU-Anzeige zeigt den Eingangspegel im Bereich
von –30 dB bis OL (Peak) an.
13 HEADPHONE-BUCHSE - Normale 1/4" Stereo-
Buchse zum Anschluss von Kopfhörern, um
die Signale des internen Kopfhörerver stär kers
abzuhören.
SPEAKER A - drücken, um die SPEAKER A-
14
Ausgänge einzuschalten.
15 SPEAKER B - drücken, um die SPEAKER B-
Ausgänge einzuschalten.
16 SPEAKER C/SUB - drücken, um die SPEAKER C-
Ausgänge einzuschalten.
17 TALKBACK MIC - Internes Konden satormi-
krofon zum Aufspielen/Ausgeben von
Kennungen/Cues aus dem Kontroll raum.
TALK TO 2-TRACK - drücken, um das interne
18
Mikrofon zu aktivieren und das Mikrofon sig nal
zu den Ausgängen der 2-Spur-Maschine zu
leiten.
POWER - Netzschalter.
19
