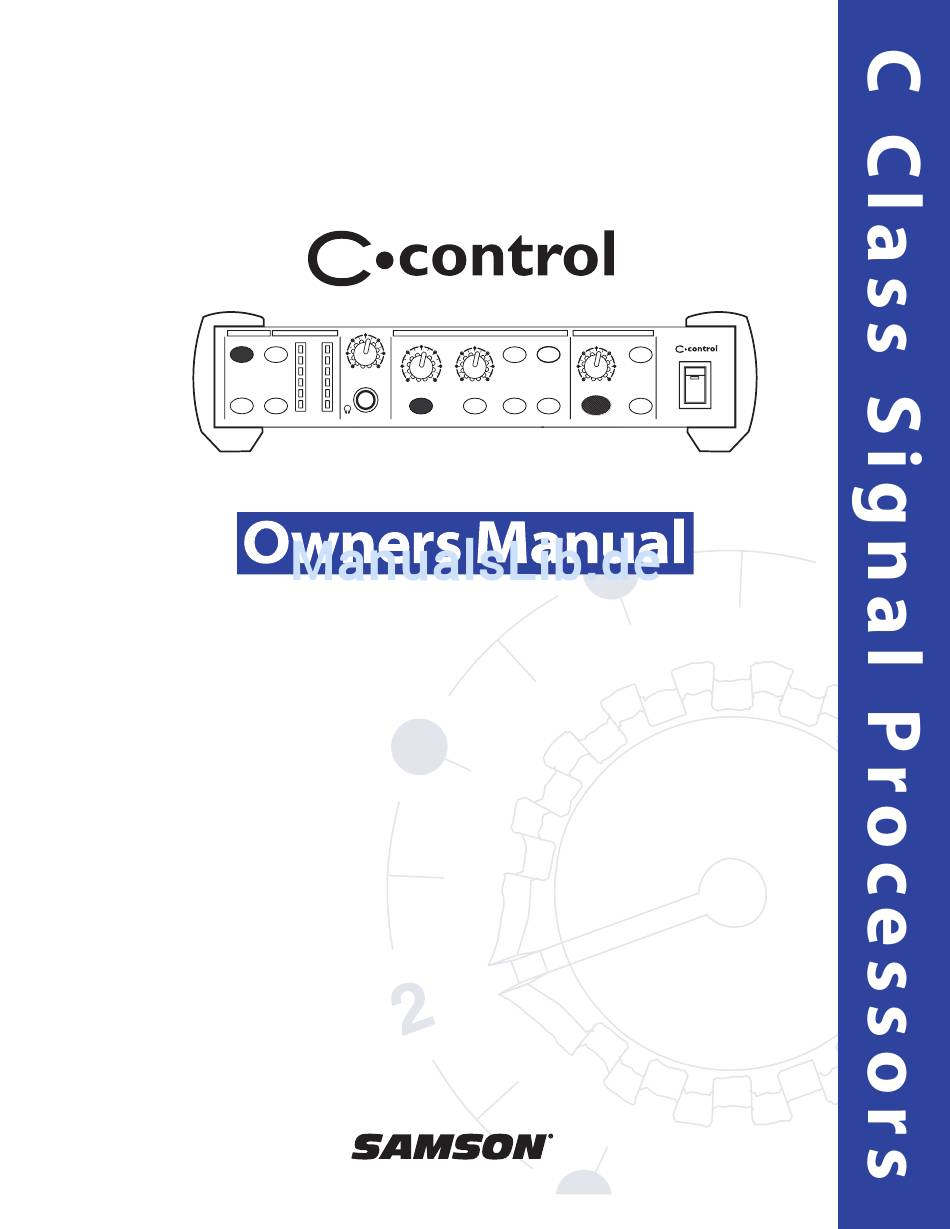

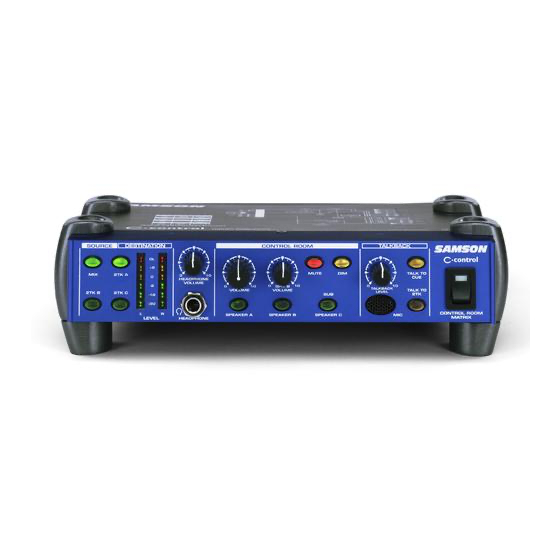

Samson C.control Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Samson Anleitungen
  4. Controller
  5. C.control
  6. Bedienungsanleitung

Samson C.control Bedienungsanleitung
