C•control einrichten
Stereo-Recorder und Klangquellen anschließen
C control-Eingänge
Die C control verfügt über vier 2-Spur/Stereo-Eingänge zum Anschließen verschiedenster Klangquel len,
inklusive Hauptmischer-Ausgang, Soundkarte, DAT Recorder, 2-Spur-Bandmaschine (klingen noch immer
super), Cassettenrecorder, CD Player, MIDI Workstation oder Submischer, um nur einige zu nennen. Jeder
Stereo-Eingang der C control lässt sich über die vorderseitigen Zuordnungstasten ein- oder ausschalten. Für
eine höhere Flexibilität können Sie alle der 2-Spur/Stereo-Eingänge gleichzeitig ein ge schaltet lassen. Dies
ist besonders nützlich, wenn Sie die Ausgänge eines Haupt-Mischpults oder einer Soundkarte sowie die
Ausgänge eines Submischers oder einer MIDI Workstation anschließen, da Sie beide Klangquellen abhören
und steuern können, als ob sie eine Quelle wären. Da die C control viele Eingänge und Ausgänge zum
Anschließen Ihrer Geräte bietet, ist sie auf viele Arten in ein Sys tem integrierbar. Der folgende Abschnitt
beschreibt die 2-Spur/Stereo-Eingänge und wie diese mit den üblichen Geräten eines Aufnahmestudios
einsetzbar sind. Auf Seite 15 finden Sie zudem ein "Typi sches Setup" Diagramm und auf Seite 17 eine
„Verdrahtungshilfe" für die Wahl der korrekten Kabel.

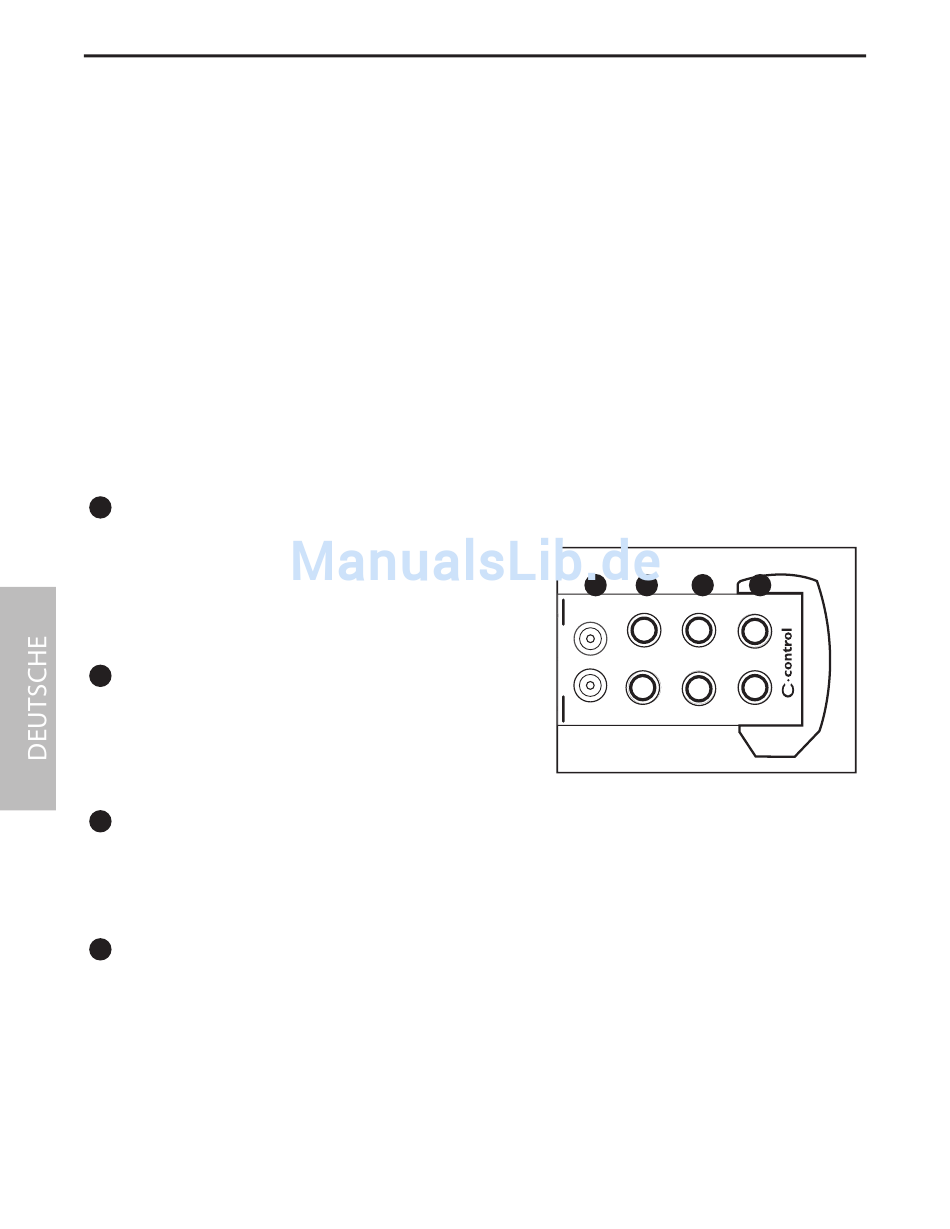

MIX-Eingänge
1
Die MIX-Eingänge sind die L/R Stereo-Haupteingänge der C
control. Diese symmetrischen 1/4" TRS (Spitze/ Ring/ Schirm)
Klinkenbuchsen verarbeiten Quellen mit +4 dB Line-Pegel. Hier
sollten Sie die Ausgänge des Mischers oder der Soundkarte EXT CUE SPK C
SAMSON
L
anschließen.
POWER
AC IN
14 V
BALANCED
2-track A-Eingänge
2
TALK
REMOTE
+ -
500mA R
Die 2-Track A-Eingänge sind symmetrische 1/4" TRS (Spitze/
MADE IN CHINA
Ring/ Schirm) Klinkenbuchsen, die Quellen mit +4 dB Line-
Pegel verarbeiten. Hier können Sie einen professionellen DAT-
oder CD-Recorder anschließen.
3 2-track B-Eingänge
Die 2-Track B-Eingänge sind symmetrische 1/4" TRS (Spitze/ Ring/ Schirm) Klinkenbuchsen, die Quellen mit
+4 dB Line-Pegel verarbeiten. Hier können Sie die Ausgänge eines Submischers oder eines professionellen
DAT- oder CD-Recorder anschließen.
2-track C-Eingänge
4
Die 2-Track C-Eingänge sind asymmetrische Cinch-Buchsen, die Quellen mit -10 dB Line-Pegel verarbeiten.
Hier können Sie die Ausgänge eines Submischers, Cassettenrecorders oder CD Players anschließen.
SPK B SPK A 2TK C 2TK B
BALANCED BALANCED
OUTPUT
42
4 3
2TK A 2TK C 2TK B 2TK A
L L
BALANCED BALANCED BALANCED BALANCED
R R
INPUT
2 1
MIX IN
L
BALANCED
R
