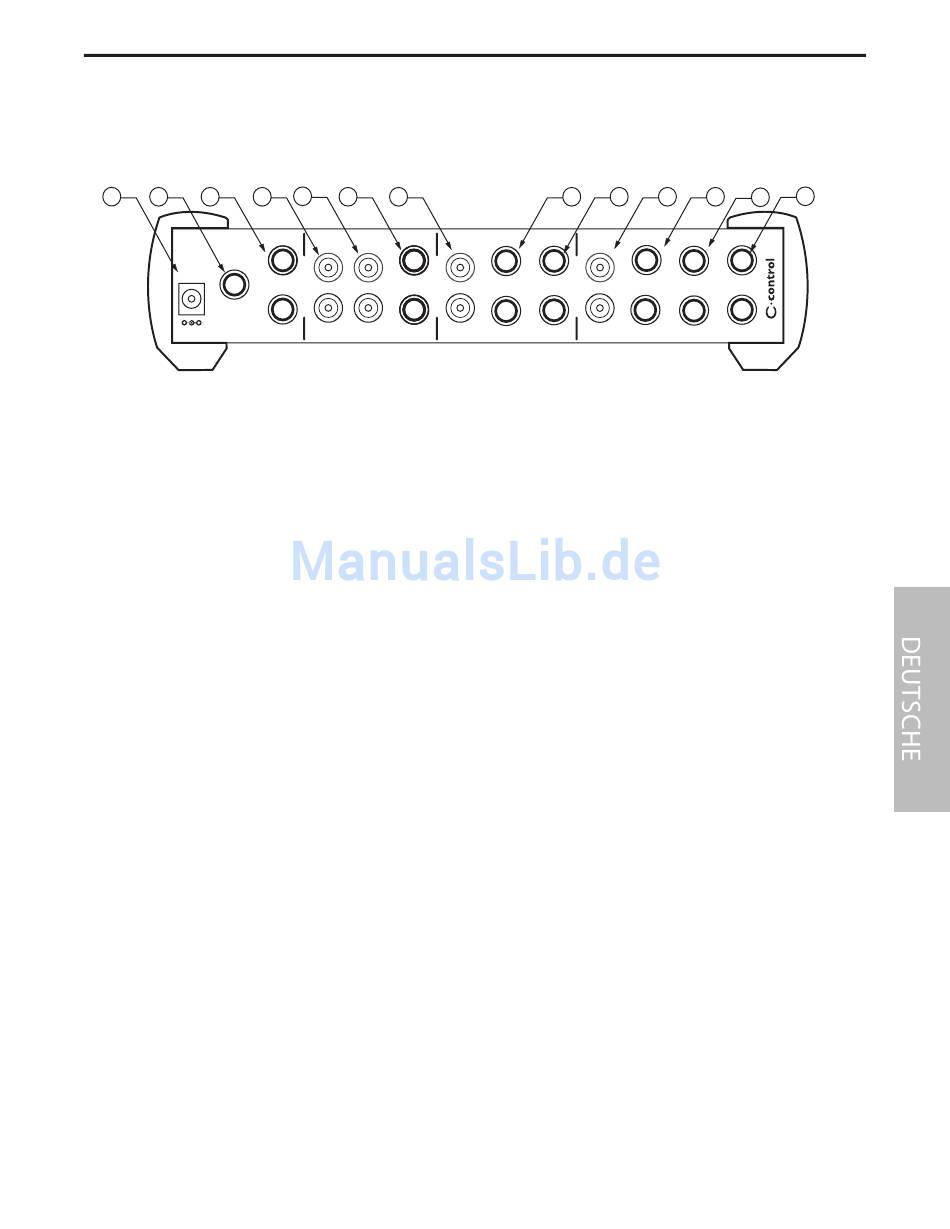

RÜCKSEITE
A C
B D
EXT CUE
SAMSON
POWER
AC IN
14 V
BALANCED
TALK
REMOTE
+ -
500mA
MADE IN CHINA
NETZEINGANG - Schließen Sie hier den mitge lie-
A
ferten Netzadapter an.
-
B REMOTE TALK 1/4" Klinkenbuchse zum
An schluss eines externen TALKBACK-Schalters.
C EXTERNAL CUE - 2 symmetrische 1/4" Stereo-
Klinkenausgänge um die Links/Rechts-Mi schung
zu einem Kopfhörerver stär ker zu leiten.
SPEAKER C - Stereo Cinch-Ausgänge zum
D
An schließen von Monitor-Endstufen oder Aktiv-
boxen. Auch zum Anschließen eines externen
Aktiv-Subwoofers geeignet.
SPEAKER B - Stereo Cinch-Ausgänge zum
E
An schließen von Monitor-Endstufen oder Aktiv-
boxen.
F SPEAKER A - Symmetrische 1/4" Stereo-Aus gänge
zum An schließen von Monitor-Endstufen oder
Aktiv boxen.
2-TRACK C-AUSGANG - Stereo Cinch-Ausgänge
G
zum Anschließen von Aufnahmegeräten (Pegel: –
10 dBu), wie Soundkarten, Minidisks oder üblichen
Cassettenrecordern.
H 2-TRACK B-AUSGANG - Symmetrische 1/4"
Stereo-Ausgänge zum Anschließen von Auf-
nahmegeräten (Pegel: +4 dBu), wie DAT Recorder,
Soundkarten oder CD Brenner.
E F
G
SPK C SPK B SPK A 2TK C
L
BALANCED
R
39
Regler und Funktionen
H I J
2TK B 2TK A 2TK C 2TK B
L
BALANCED BALANCED BALANCED
R
OUTPUT
INPUT
2-TRACK A-AUSGANG - Symmetrische 1/4"
I
Stereo-Ausgänge zum Anschließen von
Auf nahmegeräten (Pegel: +4 dBu), wie DAT
Recorder, Soundkarten oder CD Brenner.
2-TRACK C-EINGANG - Stereo Cinch-Ein-
J
gänge zum Anschließen von Aufnahme ge-
räten (Pegel: –10 dBu), wie Soundkar ten,
Minidisks oder üblichen Cassetten recordern.
2-TRACK B-EINGANG - Symmetrische 1/4"
K
Stereo-Eingänge zum Anschließen von
Stereo-Auf nahmegeräten (Pegel: +4 dBu),
wie DAT Recorder, Soundkarten, CD Brenner
oder Submischer.
2-TRACK A-EINGANG - Symmetrische 1/4"
L
Stereo-Eingänge zum Anschließen von
Stereo-Auf nahmegeräten (Pegel: +4 dBu),
wie DAT Recorder, Soundkarten, CD Bren ner
oder Submischer.
M MIX IN - Symmetrische 1/4" Stereo-Ein gänge
zum Anschließen von Stereo-Quellen (Pegel:
+4 dBu), wie Haupt-Mischer oder Hard Disk.
M
L
K
2TK A MIX IN
L
BALANCED BALANCED
R
