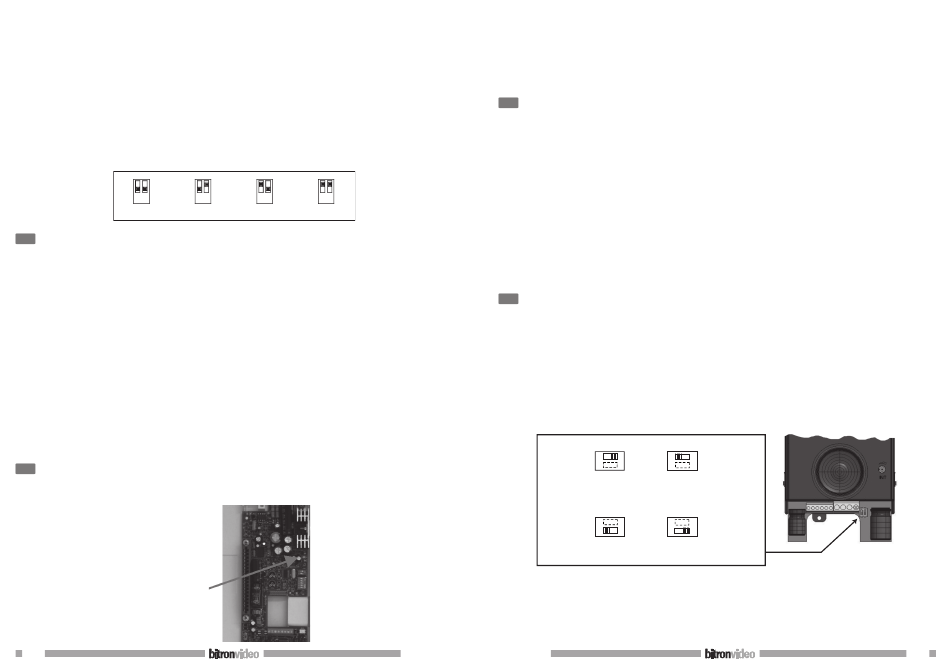

Impostare un numero da 0 a 3 secondo la fi gura seguente e le seguenti regole:
Nel caso di un solo monitor presente nell'appartamento, il codice del derivato deve essere impostato a 0.
Negli appartamenti è possibile collegare fi no a 4 monitors in parallelo tutti con lo stesso codice utente ma
con codici derivati differenti.
Il codice del derivato serve ad identifi care i singoli monitors dello stesso utente. Questo permette di
effettuare chiamate intercomunicanti indirizzate al singolo derivato.
Occorre tenere presente che:
I monitor derivati 0 e 1 alla ricezione della chiamata, squillano subito; mentre i derivati 2 e 3 squillano
immediatamente dopo.
Se la chiamata proviene dal posto esterno, il derivato 0 abilita l'accensione del monitor. Gli altri monitors
dello stesso utente possono comunque premere il pulsante per accendere il loro monitor spegnendo l'altro
(funzione 'trasferimento video').
1 2
Derivato = 0
Derivato = 1
ACCENSIONE E VERIFICA TENSIONE DI ALIMENTAZIONE
Dopo avere attentamente eseguito le impostazioni dei selettori impedenza, e la confi gurazione di tutti i
dispositivi, si può alimentare il sistema ed effettuare le seguenti verifi che con impianto a riposo:
ALIMENTATORE AV4005/022
Verifi care che sulle coppie di morsetti BUS (0, 1) sia presente una tensione continua compresa tra 28V e
33,5V.
POSTO ESTERNO AV4005/150eAV4005/160
Verifi care che sui di morsetti BUS sia presente una tensione continua compresa tra 28V e 33,5V.
DISTRIBUTORE VIDEO AV4005/005 (se installato)
Verifi care che sui di morsetti BUS (IN/OUT) e BUS (DER) sia presente una tensione continua compresa tra
27V e 33,5V.
STAFFA AV1423/011
Verifi care che in assenza di monitor accesi sui morsetti BUS sia presente una tensione continua compresa tra
27V e 33,5V.
In tutti i casi la tensione presente sui morsetti con il monitor acceso NON deve mai essere inferiore a 23,5V.
VERIFICA PRESENZA DEL SEGNALE VIDEO
I monitors sono dotati di un led giallo che indica un'eventuale anomalia sull'impianto.
Led GIALLO
sulla staffa
14
1 2
1 2
1 2
Derivato = 2
Derivato = 3
Il led giallo può essere acceso a causa delle seguenti anomalie:
Errata confi gurazione dei selettori impedenza (S1) sui dispositivi.
Distributori lasciati senza jumper.
Rami di distribuzione lasciati senza terminazione.
Posto esterno non collegato o non funzionante correttamente.
VERIFICA FUNZIONALE DI BASE
Tale verifi ca consiste nel chiamare l'utente, verifi care lo squillo, verifi care la presenza dell'immagine, verifi care
la fonia e l'attivazione dell'elettroserratura.
Dalla postazione di chiamata premere il pulsante di chiamata.
L'interno 0 dell'utente (DER=0) pilota l'accensione del monitor. L'utente ha 60 secondi di tempo per sganciare
il microtelefono.
Se ci sono più monitor in parallelo, gli interni 1, 2, 3 non pilotano l'accensione del monitor. È possibile
premendo il pulsante dell'autoinserzione, accendere il monitor di un altro videocitofono (funzione
'trasferimento video'). Questa operazione è ripetibile su tutti i monitor dell'utente chiamato fi no allo scadere
dei 60 secondi dalla chiamata o fi no allo sgancio di uno dei microtelefoni che cattura defi nitivamente
l'immagine.
Allo sgancio del microtelefono si entra in conversazione con il chiamante per un tempo massimo di 2
minuti.
Dalla chiamata e fi no al termine della conversazione è possibile pilotare l'attivazione dell'elettroserratura
tramite pulsante dedicato.
Riagganciare il microtelefono. Tutto il sistema va a riposo.
PROGRAMMAZIONI OPZIONALI PER PRESTAZIONI AGGIUNTIVE
Dopo avere verifi cato il funzionamento base del sistema, se sono richieste le seguenti prestazioni, è necessario
effettuare le opportune operazioni di programmazione del dip-switch SW1:
1.
Funzione apriporta libero sul posto esterno: è necessario attivare tale funzione con il dip-switch
superiore.
2.
Funzione autoinserzione su telecamere di controllo: è necessario attivare tale funzione con il dip-switch
inferiore. Nei kit di video sorveglianza AN4005/051 e /061 deve essere attivata questa funzione.
3.
Funzione intercomunicante sui monitors: è necessario associare ai pulsanti il codice dell'utente da
chiamare.
4. Melodia di chiamata videocitofonica / intercom: è possibile scegliere fra 5 melodie.
5. Melodia di chiamata al piano: è possibile scegliere fra 5 melodie.
APRIPORTA LIBERO SU POSTO ESTERNO
SOTTO SEGRETO
AUTOINSERZIONE SU TELECAMERE DI CONTROLLO
DS90365-005
DS90365-005
LIBERO
(default)
NON ATTIVA
ATTIVA
(default)
15
