en paralelo, conectar el pulsador sólo en el interno derivado 0. Los derivados 0 y 1 suenan inmediatamente,
mientras que los monitores derivados 2 y 3 suenan enseguida después.
CONTROL DEL TIMBRE ADICIONAL
El monitor tiene una pareja de bornes (S- y S+) para la conexión de un timbre adicional tipo AV9988/001,
AV9988/003 o AN7759, o de un relé. Este timbre se controla simultáneamente a la generación de cualquier
timbre de llamada. Para utilizar estos timbres, seguir las instrucciones entregadas.
RESUMEN DE LA FUNCIÓN DE LOS PULSADORES "•" - "A" - "B"
En la siguiente tabla se presenta un resumen de la función de las teclas según el estado del monitor.
PULSADOR En reposo Llamada
con el recibida,
microteléfono vídeo activo,
colgado microteléfono
colgado
Accionamiento (1) Si están
programadas,
de la tecla "A"
activación de
o "B"
la caja de relés
Accionamiento autoactivación cíclico vídeo
de la tecla "•" en principal
(1) Función a desarrollar en el futuro.
INSTALACIÓN DEL SISTEMA
Todos los dispositivos se deben colocar de la manera exacta, respetando las normas CEI. Se debe prestar
una atención especial a los alimentadores y transformadores, que se deben colocar en tableros eléctricos
apropiados y con interruptores de protección y seccionamiento de la capacidad adecuada. El sistema garantiza
una buena inmunidad contra interferencias sólo si se utiliza el cable Bitronvideo AV4005/006 para las líneas
Bus. En todos los casos, para mejorar la inmunidad contra interferencias se debe evitar extender los cables del
sistema cerca de cables de alimentación 230 V y 380 V, que generan fuertes campos electromagnéticos. Si no
se respetan estas reglas, se pueden comprobar los siguientes inconvenientes, cuya frecuencia y seriedad son
imposibles de prever:
• Errores de transmisión de los datos entre los dispositivos, con la probable imposibilidad de realizar
llamadas.
• Escasa calidad de la imagen vídeo: pérdida de detalles, imagen doble, etc.
• Interferencias superpuestas con la imagen vídeo.
• Señal audio disturbada.
DESCRIPCIÓN DE LOS BORNES DE LOS DISPOSITIVOS
ALIMENTADOR AV4005/002
BUS 1 Pareja de bornes de conexión de la línea bus 1 no polarizada del microaltavoz
BUS 2 Pareja de bornes de conexión de la línea bus 2 no polarizada del monitor
0,230 Pareja de bornes para la conexión con la red eléctrica 230 Vac
58
ESTADO DEL MONITOR
Llamada En fonía En reposo con el
recibida, microteléfono
vídeo descolgado
inactivo,
microteléfono
colgado
Si están Si están Si están
programadas, programadas, programadas, llamada
activación activación intercomunicante o
de la caja de de la caja de activación de la caja
relés relés de relés
transferencia 4 bips Si está programada,
vídeo indican que llamada
ninguna intercomunicante o
operación activación de la caja
ha sido de relés
efectuada
DS90365-005
MICROALTAVOZ AV4005/150 o AV4005/160
BUS Línea BUS no polarizada de 2 hilos
V Conexión de cámaras secundarias de control (polo central coaxial)
S Conexión de cámaras secundarias de control (revestimiento coaxial)
AP+ Positivo accionamiento cerradura eléctrica
AP- Negativo accionamiento cerradura eléctrica
0 Masa de referencia para borne TA
TA Entrada pulsador de apertura de la puerta exterior
SW Salida para el módulo cíclico de las cámaras de control AV4005/17
0 Masa de referencia para borne SW
Soporte T-LINE AV4005/011
BUS Pareja de bornes para la conexión del bus no polarizado
P Pareja de bornes para la conexión del pulsador de llamada al piso
S+, S- Pareja de bornes para la conexión del timbre adicional
Monitor T-LINE AV1423/001 B/N - AV1423/002 Col.
DISTRIBUIDOR VÍDEO AV4005/005
IN/OUT Pareja de bornes para la conexión del bus en entrada y en salida
DER Pareja de bornes para la conexión del bus en derivación
TIPOS DE CABLE A UTILIZAR
El tipo de cable a utilizar debe ser uno de los indicados en la siguiente tabla, de acuerdo con las distancias.
El uso de otros tipos de cable, si bien es posible, no garantiza el correcto funcionamiento del sistema.
ampliacióndel sistema hasta 4 puestos, incluso intercomunicantes.
USER=1
DER=0
Selector
Impedancia = L
AV4005/005
d1
B
C
E
DS90365-005

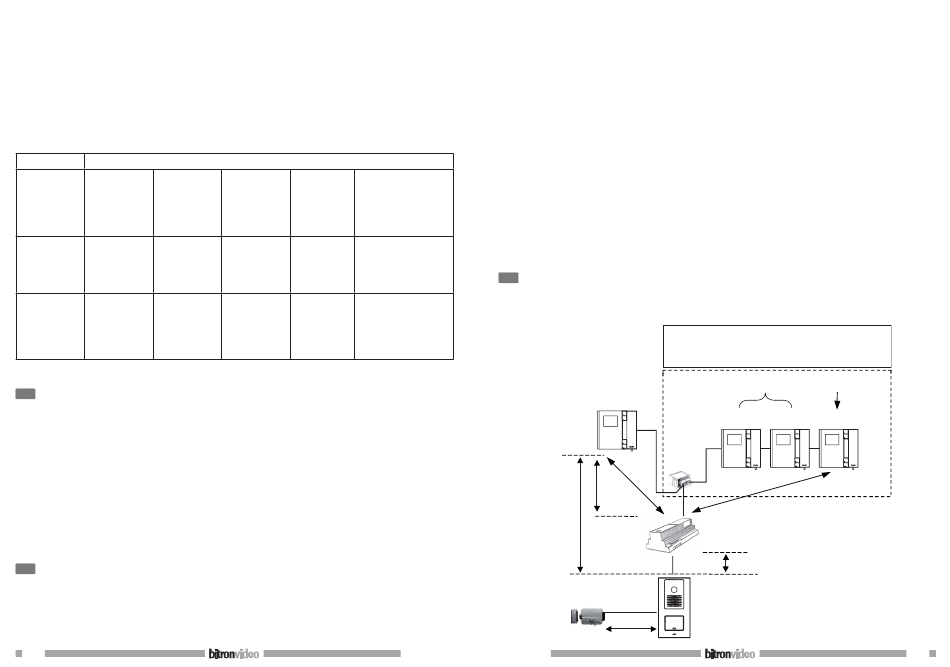

COMPONENTES NECESARIOS PARA LA FUNCIÓN INTERCOM
(NO PRESENTES EN LOS KITS )
El uso del kit con los componentes auxiliares permite la
Selector Selector
Impedancia = H Impedancia = L
USER=1 USER=1 USER=1
DER=1 DER=2 DER=3
d2
D = d1 + d2
A
