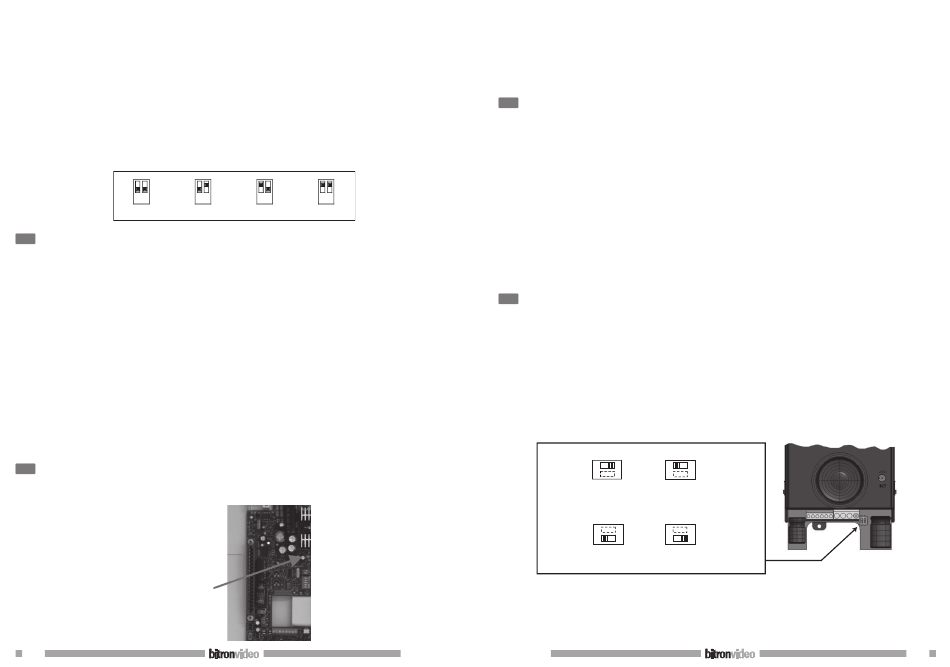

Programmer un numéro compris entre 0 et 3 selon la fi gure et les règles ci-dessous:
•
si un seul moniteur est présent dans l'appartement, le code interne dérivé doit être confi guré sur 0 ;
•
Dans les appartements, il est possible de brancher jusqu'à un maximum de 4 moniteurs en parallèle, ayant
tous le même code utilisateur, mais avec des codes internes DÉRIVÉS différents.
•
Le code interne dérivé sert à identifi er les différents moniteurs du même utilisateur. De cette manière, il est
possible d'effectuer des appels intercom vers chaque poste dérivé.
•
Il est nécessaire de tenir compte des éléments suivants :
•
Lors de la réception de l'appel, les moniteurs dérivés 0 et 1 sonnent immédiatement, aussitôt suivis par les
internes dérivés 2 et 3;
•
Si l'appel provient de la platine extérieure, l'interne dérivé 0 habilite l'allumage du moniteur Les autres
moniteurs du même utilisateur peuvent allumer leur écran en appuyant sur la touche qui éteindra l'autre
moniteur (fonction " transfert vidéo ").
1 2
Dérivé = 0
Dérivé = 1
ALLUMAGE ET VÉRIFICATION DES TENSIONS D'ALIMENTATION
Après avoir soigneusement confi guré les sélecteurs d'impédance et tous les éléments constitutifs du système, il
est possible d'alimenter le système et d'effectuer les vérifi cations suivantes avec l'installation au repos :
ALIMENTATION AV4005/022
Vérifi er la présence d'une tension continue comprise entre 28V et 33,5V sur les bornes BUS (0,1).
PLATINE EXTÉRIEURE AV4005/150 et AV4005/160
Vérifi er la présence d'une tension continue comprise entre 28V et 33,5V sur les bornes BUS.
RÉPARTITEUR VIDÉO AV4005/005 (si installé)
Vérifi er la présence d'une tension continue comprise entre 27V et 33,5V sur les bornes BUS (IN/OUT) et BUS
(DER).
ÉTRIER AV1423/011
En absence de moniteurs allumés, vérifi er la présence d'une tension continue comprise entre 27V et 33,5V sur
les bornes BUS.
Dans tous les cas, la tension présente sur les bornes avec le moniteur allumé NE doit JAMAIS être inférieure
à 23,5V.
VÉRIFICATION DE LA PRÉSENCE DU SIGNAL VIDÉO
Les moniteurs sont dotés d'une diode jaune indiquant une éventuelle anomalie de l'installation.
Diode JAUNE
sur l'étrier
38
1 2
1 2
1 2
Dérivé = 2
Dérivé = 3
La diode jaune peut s'allumer à cause des anomalies suivantes:
•
Confi guration erronée du sélecteur d'impédance (S1) sur les dispositifs.
•
Répartiteurs laissés sans pontet.
•
Branches de distribution laissées sans terminaison.
•
Platine extérieure non branchée ou ne fonctionnant pas correctement.
VÉRIFICATION DU FONCTIONNEMENT DE BASE
Cette vérifi cation consiste à appeler l'utilisateur, contrôler la sonnerie, vérifi er la présence de l'image, la phonie
et l'activation de la serrure électrique.
•
Depuis la platine, appuyer sur la touche d'appel.
•
L'interne 0 de l'utilisateur (DER=0) commande l'allumage du moniteur relatif. L'utilisateur dispose de 60
secondes pour décrocher le combiné.
•
En présence de plusieurs moniteurs en parallèle, les moniteurs 1, 2, 3 restent éteints. En appuyant sur la
touche d'auto-allumage, il est possible d'allumer le moniteur d'un autre vidéophone (fonction " transfert
vidéo "). Cette opération peut être répétée sur tous les moniteurs de l'utilisateur appelé, jusqu'à expiration
des 60 secondes à compter de l'appel ou jusqu'au décrochage d'un des combinés, qui capture défi nitivement
l'image
•
Lors du décrochage du combiné, la communication avec l'appelant est établie pour une durée maximum de
2 minutes.
•
Depuis l'appel et jusqu'à la fi n de la conversation, il est possible de commander la serrure électrique au
moyen de la touche spécialement prévue à cet effet.
•
Raccrocher le combiné. Le système se remet au repos.
PROGRAMMATIONS FACULTATIVES POUR LES PRESTATIONS SUPPLÉMENTAIRES
Après avoir vérifi é le fonctionnement de base du système, il est nécessaire d'exécuter les opérations de
programmation du commutateur SW1 si les prestations suivantes sont requises:
1.
Fonction ouvre-porte libre sur la platine extérieure: il est nécessaire d'activer cette fonction à l'aide du
commutateur approprié.
2.
Fonction auto-allumage des caméras de surveillance: il est nécessaire d'activer cette fonction à l'aide du
dip-switch inférieur. Dans les kits de vidéosurveillance AN4005/051 et /061, cette fonction doit être
activée.
3.
Fonction intercom sur les moniteurs: il est nécessaire d'associer aux touches le code de l'utilisateur à
appeler.
4.
Tonalité d'appel moniteur ou intercom: il est possible de choisir parmi 5 tonalités.
5.
Tonalité d'appel palier: il est possible de choisir parmi 5 tonalités.
OUVRE-PORTE LIBRE SUR POSTE EXTERNE
SOUS SECRET
(valeur implicite)
AUTO-INSERTION SUR CAMÉRA DE CONTRÔLE
(valeur implicite)
DS90365-005
DS90365-005
LIBRE
NON ACTIVE
ACTIVE
39
