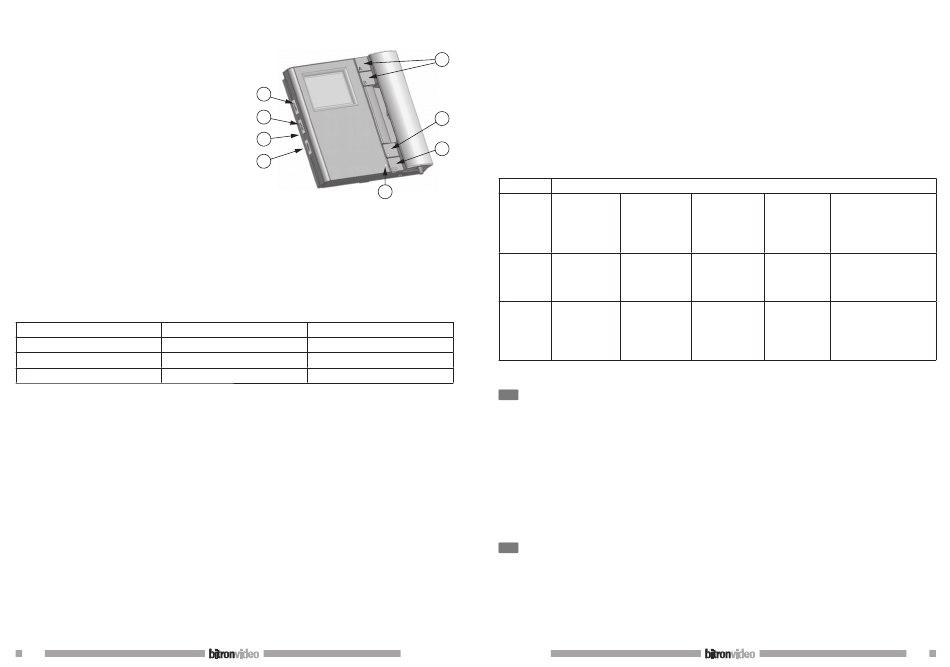

PRESTAZIONI MONITORS
1) PULSANTE APRIPORTA
2) PULSANTE PER AUTOINSERZIONE "•"
3) PULSANTI AUSILIARI "A" E "B"
4) COMANDO REGOLAZIONE LUMINOSITÀ
5) COMANDO REGOLAZIONE CONTRASTO
AV1423/001 AV/1423/002 o COLORE
AV1423/003 eAV1423/004
6) COMANDO PER LA REGOLAZIONE CONTRASTO
SOLO PER AV1423/003 E AV1423/004: il trimmer
di regolazione è accessibile solo spostando il
selettore di regolazione volume dalla posizione di
massimo volume. La regolazione è attuabile per
mezzo di un cacciavite a taglio
7) COMANDO REGOLAZIONE VOLUME / MUTE.
Con il selettore in posizione superiore si imposta
il massimo volume della suoneria; con il selettore in posizione intermedia si ha il minimo volume e
con selettore in posizione inferiore, si esclude completamente la suoneria. Quest'ultima posizione è
evidenziata dalla fuoriuscita dal fondo del monitor di una bandierina segnalazione di colore rosso.
8) SPIA DI SEGNALAZIONE: si accende in verde a seguito di una chiamata. Si accende in rosso per segnalare
lo stato di porta aperta se viene cablato l'apposito sensore al posto esterno.
RICEZIONE DELLE CHIAMATE E FUNZIONE 'TRASFERIMENTO' VIDEO
Alla ricezione di una chiamata, il monitor squilla con la melodia impostata secondo le seguenti tempistiche:
Provenienza della chiamata
Chiamata da posto esterno
Chiamata intercomunicante 0,5s ON 0,5s OFF per 3 volte
Chiamata al piano
Dalla ricezione della chiamata, è sempre possibile pilotare l'attivazione dell'elettroserratura del posto esterno
anche senza sganciare il microtelefono Se nell'appartamento ci sono più monitors in parallelo, gli interni
derivati 0 e 1 squillano subito; immediatamente dopo, squillano gli interni derivati 2 e 3. L'interno 0 pilota
anche l'accensione del monitor; gli altri interni derivati possono accendere il loro monitor tramite la pressione
del pulsante di autoinserzione "•" (funzione 'trasferimento video') fi no allo sgancio di uno dei microtelefoni.
Dopo lo sgancio l'immagine sarà catturata e quindi presente sul solo monitor che ha sollevato il microtelefono
e che è entrato in conversazione con il posto esterno.
FUNZIONE AUTOINSERZIONE
Se il monitor è a riposo ed agganciato, è possibile fare l'autoinserzione tramite la pressione del pulsante •.
Sganciando il microtelefono, si entra in comunicazione audio e video con il posto esterno
INOLTRO CHIAMATE INTERCOMUNICANTI
Dopo avere programmato uno dei pulsanti del monitor ( • - A - B) per la funzione intercomunicante (vedi
paragrafo programmazione) sganciare il microtelefono e premere il pulsante programmato. Il monitor chiamante
emetterà un tono di conferma (2 bip) e il monitor chiamato squillerà. Allo sgancio della cornetta del monitor
chiamato si entrerà in comunicazione.
FUNZIONE CHIAMATA AL PIANO
Il monitor è dotato di una coppia di morsetti (P) per il collegamento del pulsante di chiamata al piano. Alla
8
4
PER
per
5
6
7
8
Tempistiche Durata dello squillo
3s ON 3s
2,8s
3S ON 3s
pressione del pulsante, il monitor emette uno squillo della durata di 3s secondo la melodia impostata. Se
l'utente ha più monitors in parallelo, connettere tale pulsante solo all'interno derivato 0. I derivati 0 e 1
squillano subito, mentre i monitor derivati 2 e 3 squilleranno immediatamente dopo.
3
GESTIONE SUONERIA SUPPLEMENTARE
Il monitor è dotato di una coppia di morsetti (S-, S+) per il collegamento di una suoneria supplementare tipo
AV9988/001, AV9988/003 o AN7759 oppure di un relè. Tale suoneria viene pilotata contemporaneamente alla
generazione di qualsiasi squillo di chiamata. Per l'utilizzo di queste suonerie seguire le istruzioni a corredo.
2
RIEPILOGO FUNZIONE PULSANTI "•" - "A" - "B"
1
Si riporta nella tabella seguente un riepilogo della funzione dei tasti in funzione dello stato del monitor.
PULSANTE A riposo con
microtelefono
agganciato
Pressione (1)
del tasto
"A" o "B"
Pressione autoinserzione
del tasto su principale
"•"
(1) Funzione per sviluppi futuri.

INSTALLAZIONE DEL SISTEMA

Tutti i dispositivi devono essere collocati a regola d'arte rispettando le norme CEI. Particolare attenzione va
dedicata ad alimentatori e trasformatori che devono essere posizionati in quadri elettrici idonei e corredati
di interruttori di protezione e sezionamento opportunamente dimensionati. Il sistema garantisce una buona
immunità ai disturbi solo se viene utilizzato il cavo Bitronvideo AV4005/006 per effettuare i cablaggi delle linee
Bus. In ogni caso, per migliorare l'immunità ai disturbi, occorre evitare di porre i cavi del sistema in prossimità
di cavi di alimentazione 230V e 380V che generano forti campi elettromagnetici. Se non si osservano le regole
citate, possono verifi carsi i seguenti inconvenienti la cui frequenza e gravità sono imprevedibili:
• Errori di trasmissione dei dati tra i dispositivi con probabile impossibilità di effettuare chiamate.
• Scarsa qualità dell'immagine video: perdita di particolari, sdoppiamento dell'immagine, ...
• Disturbi sovrapposti all'immagine video.
• Segnale audio disturbato.
DESCRIZIONE DEI MORSETTI DEI DISPOSITIVI
ALIMENTATORE AV4005/002
BUS 1 Coppia morsetti di collegamento della linea bus 1 non polarizzata del posto esterno
BUS 2 Coppia morsetti di collegamento della linea bus 2 non polarizzata del monitor
0,230 Coppia morsetti per collegamento alla rete elettrica 230Vac
POSTO ESTERNO AV4005/150 o AV4005/160
BUS Linea BUS non polarizzata 2 fi li
DS90365-005 DS90365-005
STATO MONITOR
Chiamata Chiamata In fonia
ricevuta ricevuta video
video attivo non attivo
microtelefono microtelefono
agganciato agganciato
Se Se Se
programmati, programmati, programmati,
attivazione attivazione attivazione
scatola relè scatola relè scatola relè
ciclico video trasferimento 4 beep
video segnalano
nessuna
operazione
eseguita
A riposo con
microtelefono
sganciato
Se programmati
chiamata
intercomunicante o
attivazione scatola relè
Se programmato
chiamata
intercomunicante o
attivazione scatola relè
