BESCHREIBUNG DER KLEMMEN DER VORRICHTUNGEN

NETZTEIL AV4005/002
BUS 1
Klemmenpaar zum Anschließen der ungepolten Busleitung 1 der Außenstelle
BUS 2
Klemmenpaar zum Anschließen der ungepolten Busleitung 2 des Monitors
0,230
Klemmenpaar zum Anschließen an das Stromnetz (230Vac)
AUSSENSTELLE AV4005/150 oder AV4005/160
BUS
Ungepolte 2-Draht-BUS-Leitung
V
Anschluss sekundäre Kontrollkameras (zentraler Pol Koax.)
S
Anschluss sekundäre Kontrollkameras (Masseverbinder Koax.)
AP+
Pluspol Betätigung Elektroverriegelung
AP-
Minuspol Betätigung Elektroverriegelung
0
Bezugsmasse für Klemme TA
TA
Externer Eingang Türöffnertaste
SW
Ausgang für das zyklische Modul der Kontrollkameras AV4005/17
0
Bezugsmasse für Klemme SW
Halterung T-LINE AV4005/011
BUS
Klemmenpaar für den Anschluss des ungepolten Busses
P
Klemmenpaar für den Anschluss der Etagenruftaste
S+, S-
Klemmenpaar für den Anschluss des zusätzlichen Läutwerks
Monitor T-LINE AV1423/001 S/W - AV1423/002 Farbe
VIDEOVERTEILER AV4005/005
IN/OUT Klemmenpaar für den Anschluss des ein- und ausgehenden Busses
DER
Klemmenpaar für den Anschluss des Busses im Nebenschluss

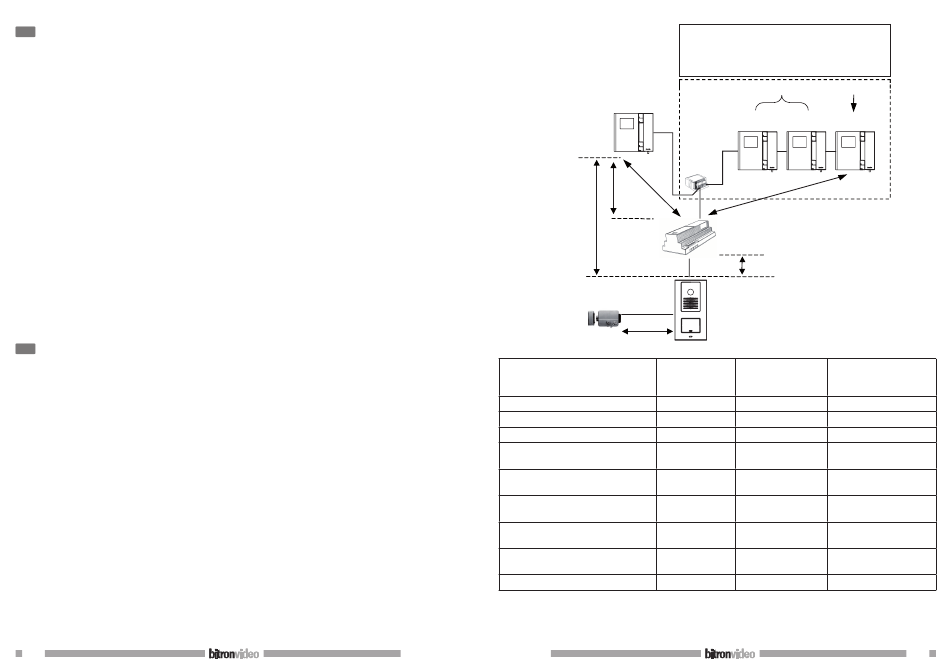

VERWENDBARE KABELTYPEN
Der zu verwendende Kabeltyp muss sich unter denen in der Tabelle im Anschluss abhängig von den Abständen
angegebenen befi nden.
Die Verwendung anderer Kabeltypen garantiert, auch wenn sie möglich ist, die korrekte Funktion des Systems
nicht.
46
Impedanzwähler = L
Kabeltyp
Max. Anzahl der Außenstellen
Max. Anzahl Säulen
Max. Anzahl Monitore
Max. Anzahl Einzelverbraucher-
Monitore
Max. Abstand zwischen
Außenstelle und Netzteil (A)
Max. Abstand zwischen Netzteil
und Monitor (B)
Max. Abstand zwischen
Außenstelle und Monitor (C)
Max. Abstand zwischen den
Monitoren (D)
Max. Ausdehnung der Anlage
Die gemeinsamen Abschnitt, die in demselben Anschlussrohr zwischen der Steigleitung und der Videoanlage
verlaufen, müssen in der Berechnung des maximalen Abstands berücksichtigt werden und dürfen im Fall der
Verwendung von nicht ummantelten Kabeln nicht mehr als maximal jeweils 2 m betragen.
DS90365-005
DS90365-005
FÜR DIE GEGENSPRECHFUNKTION ERFORDERLICHE BAUTEILE
(NICHT IN DEN KITS VORHANDEN )
Der Einsatz des Kit mit den Hilfsbauteilen gestattet die
Erweiterungdes Systems bis auf 4 Stellen auch im
Gegensprechbetrieb untereinander
Impedanzwähler = H Impedanzwähler = L
USER=1
DER=0
USER=1
DER=1
AV4005/005
d1
d2
B
D = d1 + d2
C
A
E
Kabel
Telefondoppelader,
Bitronvideo
verdrillt Ø 0,6
AV4005/006
nicht Kategorie 5
1
1
4
3
75m
75m
75m
75m
150m
75m
150m
75m
375m
75m
USER=1
USER=1
DER=2
DER=3
Querschn. min. 0,5 mm²
Querschn. max. 1,5 mm²
1
1
1
1
4
4
0
0
75m
75m
75m
75m
75m
47
