ANSCHLUSS DER ELEKTROVERRIEGELUNG
Kabeltyp
Max. Abstand zwischen Außenstelle und
Elektroverriegelung (E)
ANSCHLUSS HILFSSIGNALE DER AUSSENSTELLE
Kabeltyp
Max. Abstand Hausfl urtaste (TA-O)
Max. Abstand des Umschaltsignals SW

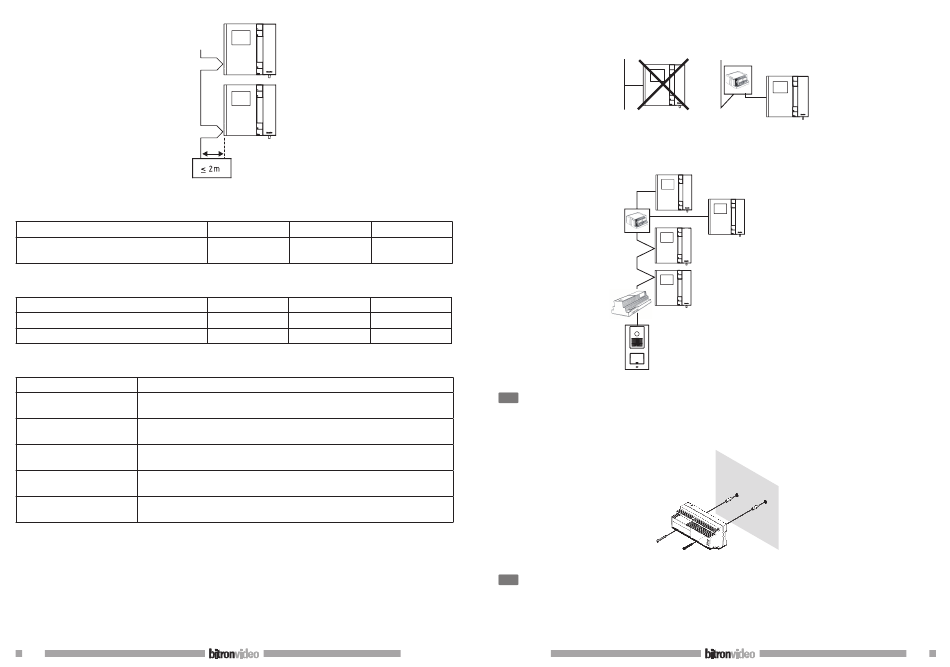

AUSFÜHRUNG DER VERKABELUNG UND EINSATZ DER IMPEDANZWÄHLER
DEFINITIONEN
SÄULE
Leitung für Zweifamilienhäuser, die von einem Klemmenpaar der Versorgung
ausgeht, an die die Geräte angeschlossen sind
NEBENSCHLUSS
Leitung für Zweifamilienhäuser, die von den DER-Klemmen des Verteilers
ausgeht, an die die Geräte angeschlossen sind
LEITUNGSENDE
Letzte Vorrichtung, die an eine Stammleitung oder einen Nebenschluss
angeschlossen wird
IMPEDANZWÄHLER
An jedem Leitungsende mittels Schalter einzufügende Impedanz, um eine
H -----L
Stammleitung oder einen Nebenschluss anzupassen
EIN-AUSGABE-VERBINDUNG
Anschluss der Vorrichtungen, über den die LINE-Klemmen als Knoten
zwischen der eingehenden und der ausgehenden Doppelader fungieren
Die Elemente des Systems BFAST müssen untereinander über ein echtes Übertragungsnetz verbunden sein.
Es ist daher für seine korrekte Funktion erforderlich, dass jeder Abschnitt des Netzes mit der Kabelimpedanz
angepasst wird. Es müssen daher die folgenden Punkte berücksichtigt werden:
•
Ausschließlich den im vorigen Kapitel angegebenen Kabeltyp verwenden.
•
Damit die Eigenschaften des Kabels unverändert bleiben, darf der Mindestradius der Biegung nicht weniger
als 10 Mal den Außendurchmesser des Kabels (ca. 7 cm) betragen.
•
Das Kabel darf nur für den unerlässlichen Abschnitt ohne Ummantelung sein, um die Trennung des Leiterpaars
der zweiadrigen Leitung auf ein Minimum zu begrenzen.
•
Die Herstellung von elektrischen Knoten zum Anschluss von Vorrichtungen außerhalb der Klemmen der
Vorrichtungen selbst ist nicht zulässig. Um einen Monitor im Nebenschluss auf einer Steigleitung
48
Kabel 0.75 mm²
Kabel 1mm²
Kabel 1,5mm²
10 m
25m
Kabel 0,28mm²
Kabel 0,5mm²
Kabel 1 mm²
25 m
25m
75m
75m
anzuschließen, die nicht im Inneren der Wohnung verläuft, muss der Videoverteiler AV4005/005 eingesetzt
werden.
•
Auf der Halterung T-LINE AV1423/011 befi ndet sich ein Schalter, der Impedanzwähler (S1) genannt wird, der
das Einfügen des Leitungsabschlusses gestattet. Es ist erforderlich, den Impedanzwähler aller verkabelten
Vorrichtungen am Ende einer Leitung, die nicht weiterführt (Leitungsende) auf L zu stellen. Im Fall der Ein-
Ausgabe-Verbindung muss der Wähler auf H gestellt werden
50m
25m
75m
INSTALLATION DES NETZTEILS
Das Netzteil eignet sich sowohl für die Montage auf DIN-Schiene (10 Module zu 18 mm), als auch für die
Wandmontage mittels Schrauben und Dübeln (Ø 6 mm).
AKTIVIERUNG DES SYSTEMS
Nach der Verkabelung der Vorrichtungen sind der Reihe nach die folgenden Vorgänge auszuführen.
1.
Einstellung der Impedanzwähler.
2.
Konfi guration der Vorrichtungen mittels Dip-switch.
3.
Einschalten und Überprüfung der Versorgungsspannung.
DS90365-005
DS90365-005
NO
OK
Impedanzwähler L
Impedanzwähler L
Impedanzwähler H
Impedanzwähler H
49
