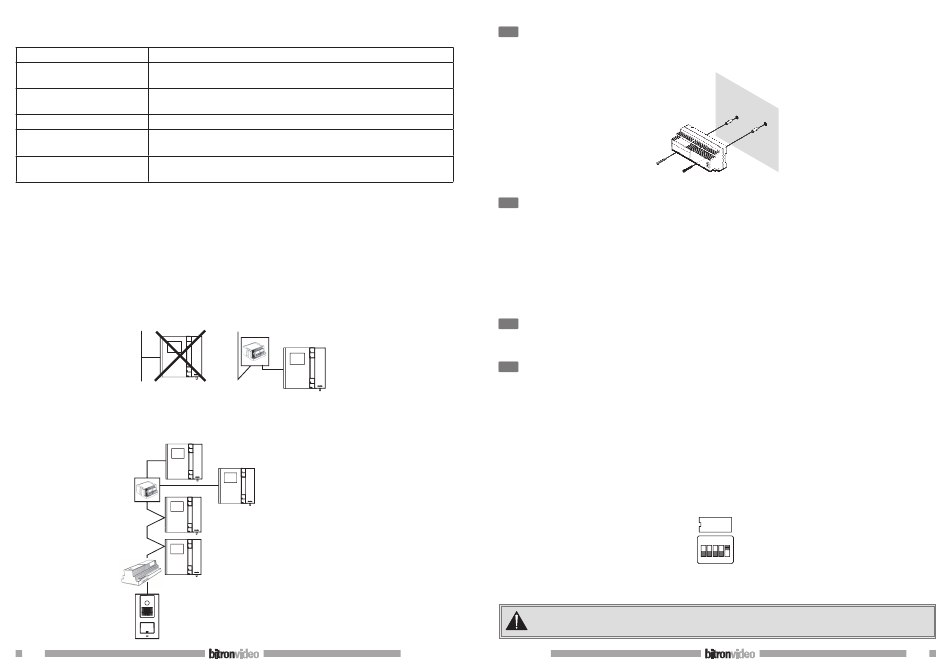

ESECUZIONE DEI CABLAGGI E UTILIZZO DEI SELETTORI IMPEDENZA
DEFINIZIONI
COLONNA Linea bifamiliare che parte da una coppia di morsetti dell'alimentazione
alla quale sono connessi i dispositivi
DERIVAZIONE Linea bifamiliare che parte morsetti DER del distributore alla quale sono
connessi i dispositivi
FINE LINEA Ultimo dispositivo che si connette ad una dorsale o derivazione
SELETTORE IMPEDENZA Impedenza da inserire ad ogni fi ne linea tramite interruttore per adattare
H -----L una dorsale o una derivazione
COLLEGAMENTO ENTRA-ESCI Collegamento dei dispositivi tramite il quale i morsetti LINE fungono da
nodo tra il doppino entrante il doppino uscente
Gli elementi del sistema BFAST devono essere interconnessi tra di loro attraverso una vera e propria rete di
trasmissione. È quindi necessario, per il suo corretto funzionamento, che ogni tratta della rete sia adattata con
l'impedenza del cavo. Bisogna quindi tenere in considerazione i seguenti punti:
• Utilizzare esclusivamente il tipo di cavo indicato nel capitolo precedente.
• Affi nché il cavo non alteri le sue caratteristiche, il raggio minimo di curvatura non deve essere inferiore a10
volte il diametro esterno del cavo (circa 7cm).
• Il cavo deve essere sguainato solo per il tratto indispensabile per minimizzare la separazione della coppia
di conduttori della linea bifi lare.
• Non è ammesso eseguire nodi elettrici per connettere i dispositivi al di fuori dei morsetti stessi dei dispositivi.
Per connettere un monitor in derivazione sulla colonna montante che non transita all'interno dell'alloggio,
è necessario inserire il distributore video AV4005/005
NO
• Sulla staffa T-LINE AV1423/011 è presente un interruttore chiamato selettore impedenza (S1) che permette di
inserire la terminazione della linea. È necessario posizionare il selettore impedenza su L di tutti i dispositivi
cablati alla fi ne di una linea che non riparte (fi ne linea). Nel caso del collegamento entra esci il selettore
andrà posizionato su H
12
OK
Selettore impedenza L
Selettore impedenza L
Selettore impedenza H
Selettore impedenza H
INSTALLAZIONE ALIMENTATORE
L'alimentatore è adatto sia al montaggio su barra DIN (10 moduli da 18mm) che a parete tramite viti e tasselli
(Ø 6 mm).

ATTIVAZIONE DEL SISTEMA

Dopo avere cablato i dispositivi, è necessario effettuare nell'ordine le seguenti operazioni.
1 Impostazione dei selettori impedenza.
2. Confi gurazione dei dispositivi tramite dip-switch.
3. Accensione e verifi ca tensione di alimentazione.
4. Verifi ca della presenza del segnale video.
5. Verifi ca funzionalità di base.
6. Dove imposto dalle prestazioni richieste, è necessario effettuare operazioni di programmazione sui posti
esterni e/o sui monitors.
IMPOSTAZIONE DEI SELETTORI IMPEDENZA
Fare riferimento al capitolo precedente per impostare correttamente i selettori dell'impedenza della linea.
CONFIGURAZIONE DISPOSITIVI
CONFIGURAZIONE DEI POSTI ESTERNI
Il posto esterno è impostato come valore di GV a 1. NON è possibile modifi care il valore in alcun modo.
CONFIGURAZIONE DEI MONITORS
Per il funzionamento dell'impianto i monitor devono essere confi gurati nel modo seguente
USER: codice utente.
Il codice utente deve essere impostato con USER 1 secondo la fi gura seguente.
Qualunque impostazione diversa da quella indicata dalla fi gura renderà il sistema NON
funzionante.
DER: Codice del videocitofono derivato qualora fosse presente
I monitors aggiuntivi sono da acquistare separatamente
DS90365-005 DS90365-005
U SER
1 2 3 4 5
