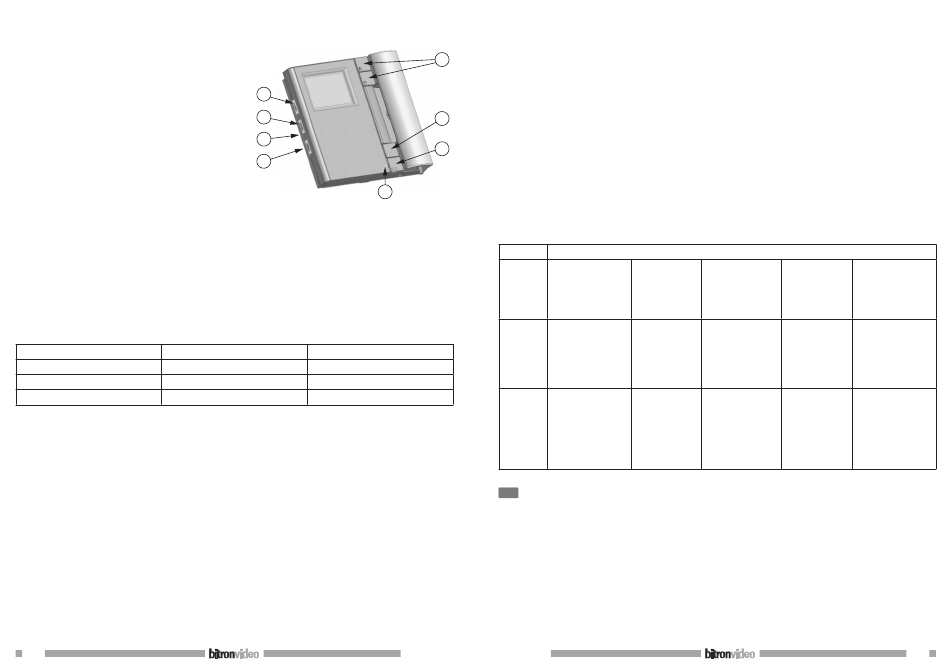

MONITORLEISTUNGEN

1) TÜRÖFFNERTASTE
2) TASTE ZUR SELBSTEINSCHALTUNG "•"
3) HILFSTASTEN "A" UND "B"
4) HELLIGKEITSEINSTELLUNG
5) KONTRASTEINSTELLUNG FÜR AV1423/001
AV/1423/002 oder FARBE für AV1423/003 und
AV1423/004
6) KONTRASTEINSTELLUNG NUR FÜR AV1423/003
UND AV1423/004: Die Trimmer zur Einstellung
sind nur zugänglich, indem der Wähler der
Lautstärkeregelung aus der Position der höchsten
Lautstärke verschoben wird. Die Regelung ist
mittels eines Schlitzschraubenziehers aktivierbar
7) LAUTSTÄRKEREGELUNG / MUTE.
Mit dem Wähler in der oberen Position wird
die maximale Lautstärke des Läutwerks eingestellt. Bei Wähler in mittlerer Position erzielt man die
Mindestlautstärke und bei Wähler in unterer Position wird das Läutwerk vollkommen abgeschaltet.
Diese letzte Position wird durch das Austreten einer roten Kennzeichnung aus dem Boden des Monitors
angezeigt.
8) ANZEIGELEUCHTE: leuchtet im Anschluss an einen Anruf grün auf. Leuchtet rot auf, um den Zustand
der geöffneten Tür anzuzeigen, wenn sie mit dem entsprechenden Sensor auf der Außenstelle verkabelt
wird.
EMPFANG VON ANRUFEN UND FUNKTION VIDEOÜBERTRAGUNG
Beim Eingang eines Anrufs klingelt der Monitor mit der eingegebenen Melodie in den folgenden Zeitfolgen:
Herkunft des Anrufs
Anruf von der Außenstelle
Gegensprechbetrieb 0,5s ON 0,5s OFF 3 Mal
Etagenruf
Ab dem Eingang des Anrufs ist es immer noch möglich, die Aktivierung der Elektroverriegelung der Außenstelle
zu betätigen, ohne den Hörer abzunehmen. Befi nden sich in der Wohnung mehrere parallel geschaltete Monitore,
läuten die internen Nebenschlüsse 0 und 1 sofort. Unmittelbar darauf läuten die internen Nebenschlüsse 2 und
3. Die Innenstelle 0 steuert auch das Einschalten des Monitors. Die anderen internen Nebenschlüssen können
ihren Monitor durch Betätigen der Selbsteinschaltungstaste "•" (Funktion 'Videoübertragung') bis zum Abheben
eines der Hörer einschalten. Nach dem Abheben wird das Bild erfasst und ist daher nur auf dem Monitor zu
sehen, auf dem der Hörer abgehoben wurde und der das Gespräch mit der Außenstelle aufgenommen hat.
SELBSTEINSCHALTUNGSFUNKTION
Befi ndet sich der Monitor in Ruhestellung und der Hörer ist aufgelegt, kann die Selbsteinschaltung über
Betätigen der Taste • erfolgen. Durch Abheben des Hörers wird die Audio- und Video-Kommunikation mit der
Außenstelle aufgenommen
WEITERLEITUNG VON ANRUFEN IM GEGENSPRECHBETRIEB
Nachdem eine der Tasten des Monitors (• - A - B) für die Gegensprechfunktion programmiert wurde (siehe
Absatz Programmierung), den Hörer abheben und die programmierte Taste drücken. Der anrufende Monitor
sendet einen Ton zur Bestätigung aus (2 Beeps) und der angerufene Monitor läutet. Beim Abheben des Hörers
des angerufenen Monitors, beginnt das Gespräch.
44
4
5
6
7
8
Zeitdauer Dauer des Klinglens
3s ON 3s
2,8s
3S ON 3s
ETAGENRUFFUNKTION
Der Monitor ist mit einem Klemmenpaar (P) für den Anschluss der Etagenruftaste ausgestattet. Beim Betätigen
3
der Taste sendet der Monitor ein Klingeln mit einer Dauer von 3 Sekunden mit der eingegebenen Melodie aus.
Verfügt der Teilnehmer über mehrere parallel geschaltete Monitore, diese Taste nur an den internen Nebenschluss
0 anschließen. Die Nebenschlüsse 0 und 1 läuten sofort, während die Monitore 2 und 3 unmittelbar danach
läuten.
VERWALTUNG DES ZUSÄTZLICHEN LÄUTWERKS
2
Der Monitor ist mit einem Klemmenpaar (S-, S+) für den Anschluss eines zusätzlichen Läutwerks des Typs
1 AV9988/001, AV9988/003 oder AN7759 oder eines Relais ausgestattet. Dieses Läutwerk wird gleichzeitig mit
der Erzeugung eines beliebigen Klingelns eines Anrufs betätigt. Hinsichtlich des Einsatzes dieser Läutwerke
folgen Sie den in der Lieferung enthaltenen Anweisungen.
ZUSAMMENFASSUNG DER FUNKTION DER TASTEN "•" - "A" - "B"
In der Tabelle im Anschluss wird eine Zusammenfassung der Funktion der Tasten abhängig vom Status des
Monitors aufgeführt.
TASTE In Ruhestellung
mit aufgelegtem
Hörer
Drücken
der Taste
"A" oder
"B" (1)
Drücken Selbsteinschaltung
der Taste auf Hauptstelle
"•"

INSTALLATION DES SYSTEMS

Alle Vorrichtungen müssen vorschriftsgemäß untergebracht werden und die CEI-Normen einhalten. Besondere
Aufmerksamkeit ist den Netzteilen und Transformatoren zu widmen, die in geeigneten Schalttafeln positioniert
und mit Schutz- und Trennschalter angemessener Größe ausgestattet sein müssen. Das System garantiert
eine gute Immunität gegenüber Störungen nur, wenn das Kabel Bitronvideo AV4005/006 für die Verkabelung
der Busleitungen verwendet wird. Auf jeden Fall muss, um die Immunität gegen Störungen zu verbessern,
vermieden werden, die Kabel des Systems in der Nähe der Versorgungskabel (230V und 380V) unterbringen, die
starke elektromagnetische Felder erzeugen. Werden die genannten Regeln nicht eingehalten, kann es zu den
folgenden Störungen kommen, deren Frequenz und Schwere nicht voraussehbar sind:
• Datenübertragungsfehler zwischen den Vorrichtungen mit wahrscheinlicher Unmöglichkeit von Anrufen.
• Schlechte Qualität des Videobilds: Verlust von Einzelheiten, Bildverdoppelung, ...
• Das Videobild überlagernde Störungen.
• Gestörtes Audiosignal.
DS90365-005 DS90365-005
MONITORSTATUS
Anruf Anruf erhalten
empfangen, Video nicht
Video aktiv, Hörer
aktiv, Hörer aufgelegt
aufgelegt
(1) Wenn Wenn
programmiert, programmiert,
Aktivierung Aktivierung des
des Relaisgehäuses
Relaisgehäuses
zyklisches Videoübertragung
Videomodul
Im Gespräch In Ruhestellung
mit
abgenommenem
Hörer
Wenn Wenn
programmiert, programmiert,
Aktivierung des Gegensprechanruf
Relaisgehäuses oder
Aktivierung des
Relaisgehäuses
4 Beeps Wenn
signalisieren, programmiert,
dass kein erfolgt der
Vorgang Gegensprechanruf
erfolgt ist oder die
Aktivierung des
Relaisgehäuses
