FUNCIONAMIENTO DEL SISTEMA

CONTROL DE LAS LLAMADAS Y DEL ESTADO DE OCUPADO
El comportamiento del sistema luego de las llamadas es el siguiente:
• Una llamada desde microaltavoz coloca en ocupado todo el sistema durante el tiempo de espera para
descolgar (60 segundos). Si el microteléfono del usuario se descuelga, el estado de ocupado se prolonga
durante otros 2 minutos (tiempo máximo de conversación). Al fi nal de la conversación, por colgado o por
tiempo cumplido, el sistema vuelve al estado de reposo.
• Una autoactivación de un monitor en el microaltavoz coloca en ocupado todo el sistema durante el tiempo
de espera para descolgar (60 segundos). Si el microteléfono del monitor se descuelga, el estado de ocupado
se prolonga durante otros 2 minutos (tiempo máximo de conversación). Al fi nal de la conversación, por
colgado o por tiempo cumplido, el sistema vuelve al estado de reposo.
• Una llamada intercomunicante, si se instalaron varios monitores en el mismo sistema, coloca en ocupado
todos los monitores derivados durante el tiempo de espera para descolgar (60 segundos); por este motivo,
se puede interrumpir sólo desde una llamada desde microaltavoz. Cuando se descuelga el monitor derivado,
el estado de ocupado de los otros monitores se prolonga durante otros 10 minutos (tiempo máximo de
comunicación intercomunicante). Al fi nal de la conversación, por colgado o por tiempo cumplido, los
monitores vuelven al estado de reposo. La conversación puede ser interrumpida en cualquier momento por
una llamada desde el microaltavoz.
• Una llamada al piso no tiene ninguna infl uencia sobre el estado de ocupado del sistema.
FUNCIONES DEL MICROALTAVOZ
CONTROL DE LA LLAMADA
Cuando se acciona la tecla de llamada, el microaltavoz envía la llamada y enciende la cámara. Al fi nal de la
comunicación, el microaltavoz apaga la cámara.
CONTROL DE LA CERRADURA ELÉCTRICA
El microaltavoz tiene dos bornes para el control de descarga capacitiva de la cerradura eléctrica (AP-, AP+). La
cerradura eléctrica se acciona en los siguientes casos:
• Cada vez que se acciona el pulsador del vestíbulo (bornes TA, GND).
• Cuando se recibe el mando de apertura de la puerta de un monitor, de acuerdo con el modo de funcionamiento
seleccionado ("libre" o "con secreto") del interruptor dip (FUN) presente en el microaltavoz.
• "Con secreto": el accionamiento del pulsador de apertura de la puerta de un monitor puede activar la
cerradura eléctrica del microaltavoz si está en conversación fónica con el mismo microaltavoz o si, luego de
la llamada (o la autoactivación en el microaltavoz), el usuario aún no ha descolgado el microteléfono.
• "Libre": el accionamiento del pulsador de apertura de la puerta de un monitor puede activar la cerradura
eléctrica del microaltavoz si no está en comunicación.
FUNCIÓN DE AUTOACTIVACIÓN EN CÁMARAS DE CONTROL
Es posible conectar directamente con el microaltavoz una sola cámara de control (bornes V, S), o hasta 4
cámaras de control mediante el uso del dispositivo cíclico de las cámaras AV4005/017, que estará controlado
por los bornes SW y 0. En dicho caso, hay que recordarse de conectar el alimentador AN7429 en el cíclico de
las cámaras.
Los usuarios pueden realizar la autoactivación en el microaltavoz accionando el pulsador del monitor reservado
para dicha función (pulsador •). Si el usuario, tras haber efectuado la autoactivación, acciona varias veces
el pulsador, puede ver cíclicamente en su monitor la imagen sólo de las cámaras de control. Descolgando
el microteléfono, entra en comunicación audio y vídeo con el microaltavoz. Para obtener la función de
autoactivación cíclica de las cámaras de control, es necesario activar dicha función mediante el interruptor dip
del microaltavoz (consultar el capítulo de programaciones).
56

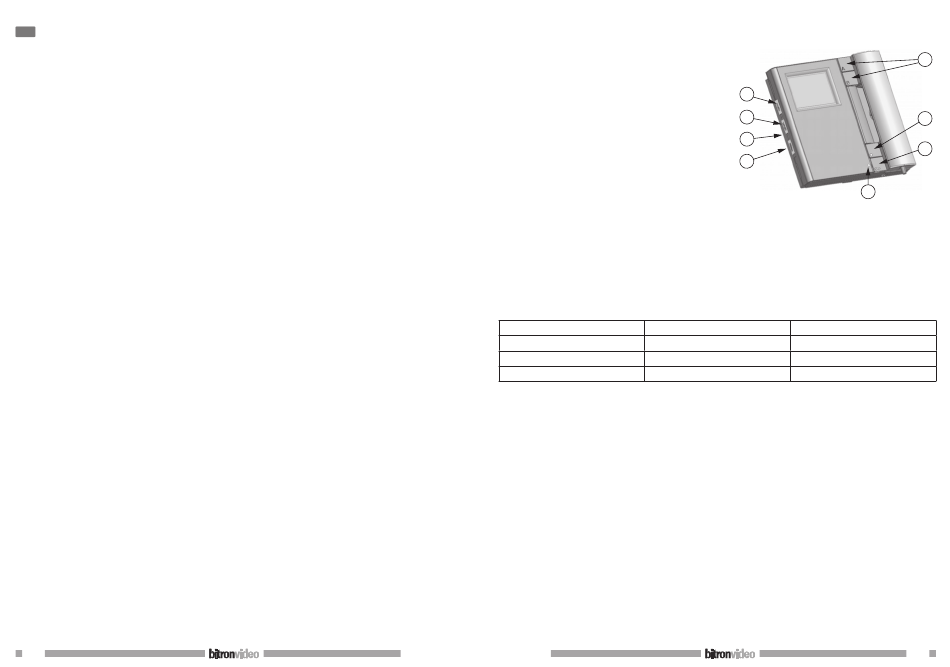

FUNCIONES DE LOS MONITORES
1) PULSADOR DE APERTURA DE LA PUERTA
2) PULSADOR DE AUTOACTIVACIÓN "_"
3) PULSADORES AUXILIARES "A" Y "B"
4) MANDO DE AJUSTE DEL BRILLO
5) MANDO DE AJUSTE DEL CONTRASTE PARA
AV1423/001, AV/1423/002
AV1423/003 y AV1423/004
6) MANDO DE AJUSTE DEL CONTRASTE SÓLO PARA
AV1423/003 Y AV1423/004: se puede acceder
al trimmer de ajuste desplazando de la posición
de volumen máximo el selector de ajuste del
volumen. El ajuste se puede realizar con un
destornillador de punta plana
7) MANDO DE AJUSTE DEL VOLUMEN/MUTE.
Con el selector en la posición hacia arriba se
confi gura el volumen máximo del timbre; con el selector en la posición intermedia se obtiene el volumen
mínimo y, con el selector en la posición hacia abajo, se excluye completamente el timbre. Esta última
posición se pone de relieve con la aparición de un banderín rojo de indicación.
8) TESTIGO DE INDICACIÓN: se enciende de color verde luego de una llamada. Se enciende de color rojo
para indicar el estado de puerta abierta, si se realiza el cableado del sensor correspondiente con el
microaltavoz.
RECEPCIÓN DE LAS LLAMADAS Y FUNCIÓN "TRANSFERENCIA" VÍDEO
Cuando se recibe una llamada, en el monitor suena la melodía confi gurada con la siguiente duración:
Procedencia de la llamada
Llamada desde microaltavoz
Llamada intercomunicante
Llamada al piso
A partir de la recepción de la llamada, es posible controlar siempre la activación de la cerradura eléctrica del
microaltavoz, incluso sin descolgar el microteléfono. Si en el apartamento hay varios monitores en paralelo,
los internos derivados 0 y 1 suenan inmediatamente; enseguida después suenan los internos derivados 2 y
3. El interno 0 también controla el encendido del monitor; los otros internos derivados pueden encender su
monitor accionando el pulsador de autoactivación "•" (función "transferencia" vídeo) hasta que se descuelgue
uno de los microteléfonos. Después de descolgar, la imagen es capturada y, por lo tanto, está presente sólo en
el monitor que descolgó el microteléfono y que entró en conversación con el microaltavoz.
FUNCIÓN DE AUTOACTIVACIÓN
Si el monitor está en reposo y colgado, es posible efectuar la autoactivación accionando el pulsador _
Descolgando el microteléfono, se entra con comunicación audio y vídeo con el microaltavoz.
ENVÍO DE LLAMADAS INTERCOMUNICANTES
Después de programar uno de los pulsadores del monitor (• - A – B) para la función intercomunicante (consultar
el apartado de programación), descolgar el microteléfono y accionar el pulsador programado. El monitor que
llama emite un tono de confi rmación (2 bips) y el monitor llamado suena. Cuando se descuelga el auricular del
monitor llamado, se entra en comunicación.
FUNCIÓN DE LLAMADA AL PISO
El monitor tiene una pareja de bornes (P) para la conexión del pulsador de llamada al piso. Cuando se acciona el
pulsador, el monitor emite un timbre de 3 seg. con la melodía confi gurada. Si el usuario tiene varios monitores
DS90365-005 DS90365-005
4
o COLOR para
5
6
7
Tiempos Duración del timbre
3 seg. ON
0,5 seg. ON 0,5 seg. OFF, 3 veces
3 seg. ON
3
2
1
8
3 seg.
2,8 seg.
3 seg
